电源变压器配套曲面绝缘防护结构

　　这款曲面结构件是小功率电源变压器的配套绝缘防护部件，主要应用在消费类电子供电模块、小型工控板载电源、低压照明驱动电源的生产装配场景中，承担绕组端部绝缘隔离、外部异物触碰防护、铁芯边角包覆的核心作用。从实际产线装配的反馈来看，这类曲面防护件的适配性直接影响变压器的安规绝缘距离是否达标，很多小功率电源在做耐压测试时出现的击穿问题，往往就是防护结构的包覆范围不足，导致绕组引脚与安装底座之间的爬电距离不够。

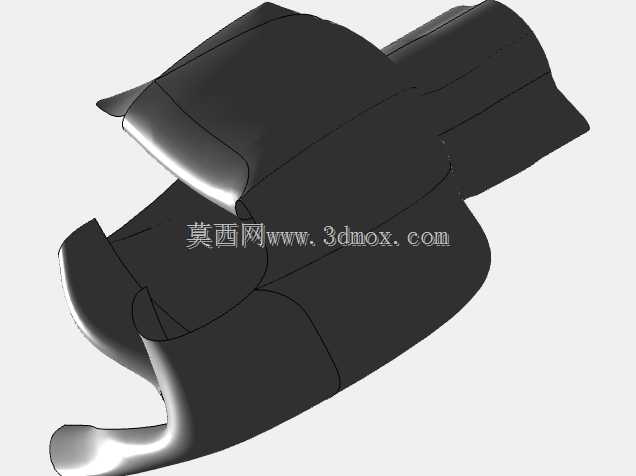

　　设计这款结构时，首先要匹配对应规格变压器铁芯的外轮廓，图中呈现的多段曲面过渡，完全贴合R型或者C型切割铁芯的端部弧面，没有多余的冗余空间，避免装配后出现松动移位的问题。结构上做了三段式的包覆设计，最内侧的弧面贴合铁芯的中柱位置，中间段覆盖绕组的端部引出线区域，外侧延伸的翻边刚好卡在变压器骨架的定位槽内，不需要额外打胶固定，就能实现轴向的限位，在自动化产线装配时，可以直接通过振动盘上料，由机械手卡装到位，相比传统的平面绝缘垫片，装配效率能提升40%左右。

　　从安装边界来看，这款防护件的整体外轮廓比对应变压器的铁芯截面大2.5mm，刚好留出安规要求的最小爬电距离，不会额外占用PCB板上的安装空间，对于板载安装密度较高的开关电源模块来说，这个尺寸控制非常关键——如果防护件尺寸偏大，就会和周边的电解电容、整流桥元件产生干涉，需要调整整体PCB布局，增加不必要的板卡面积；如果尺寸偏小，又无法完全覆盖绕组的裸露部分，达不到绝缘防护的要求。曲面的壁厚控制在0.8mm，采用阻燃PP材质注塑成型时，既能保证足够的结构强度，在变压器长期工作升温到85℃的工况下不会出现软化变形，又不会因为壁厚过大导致整体装配尺寸超差。

　　实际使用过程中，这款结构件还能起到一定的气流导向作用，曲面的流线型轮廓不会阻挡电源模块内部的散热风道，相比棱角分明的方形防护套，能降低风道的风阻约15%，帮助变压器绕组在工作时更好地散出热量，降低长期运行的温升，延长绝缘漆的老化周期。在设计建模阶段，需要重点关注几个曲面的衔接公差，不同弧面之间的过渡圆角统一做R1.2处理，避免出现尖锐边角，防止在装配时刮破绕组外层的绝缘漆包线，造成匝间短路的隐患。同时，结构边缘做了0.3mm的倒角处理，没有飞边毛刺，符合电子元器件装配的安全要求，不会划伤作业人员的手指，也不会在后续的灌胶工序中卡住灌胶嘴。

　　针对不同的安装场景，这款结构的卡接翻边可以根据骨架的定位槽尺寸做微调，不需要改动整体的曲面主体结构，就能适配不同引脚排布的同规格变压器，减少了后续衍生型号的建模工作量。在做结构验证时，需要重点测试三个维度的参数：一是卡装后的拔出力，要保证在运输振动过程中不会出现脱落，拔出力控制在15N-20N之间最为合适，既不会因为过紧导致装配时压坏骨架，也不会因为过松出现松脱；二是耐温性能，在105℃的环境下连续放置72小时，结构不能出现明显的形变，尺寸变化率要控制在0.5%以内，避免高温下移位导致绝缘失效；三是阻燃性能，要符合UL94-V0的阻燃等级，在电源出现异常过载升温时，不会成为助燃部件。

　　很多结构设计人员在做这类变压器配套防护件时，容易忽略曲面和绕组之间的预留间隙，其实这个间隙需要控制在0.3mm-0.5mm之间，既不能完全贴死绕组影响绕组的散热，也不能间隙过大导致防护件出现晃动。图中呈现的曲面弧度，就是经过多轮装配验证后优化的结果，在对应规格的变压器上装配后，和绕组之间的间隙均匀，不会出现局部贴死或者间隙过大的问题。另外，结构上没有设计多余的卡扣或者定位柱，就是为了适配更多的安装场景，不管是卧式安装还是立式安装的变压器，这款防护件都能通用，减少了物料的种类，降低供应链的管理成本。
