流线型减压阀体曲面结构三维数模

　　这款阀体结构的曲面设计，核心围绕流体输送管路中的减压工况展开，在工业流体控制系统、民用供水管网、气动控制回路这类需要稳定下游压力的场景中，这类流线型阀体的结构合理性直接决定了减压过程的压力稳定性、流阻损失以及长期运行的抗气蚀能力。不同于常规直角式或者直通式的规整阀体造型，这个结构采用了连续变曲率的曲面过渡设计，从入口端到出口端的流道没有出现直角转折或者截面突变的区域，流体在流经阀腔的过程中不会产生明显的涡流区，能有效降低高速流体对阀体内壁的冲刷，尤其是在高压差工况下，平滑的流道壁面可以分散气蚀产生的微射流冲击，延长阀体的实际使用寿命。

　　从结构设计的逻辑来看，整个阀体的外形曲面是顺着内部流道的走向做的等壁厚偏移，在保证承压强度的前提下尽可能压缩了整体的外轮廓尺寸，没有多余的凸台或者冗余结构，安装时不会和周边的管路支架、相邻阀件产生空间干涉。阀体两端的连接端面做了平整的安装基准面，和管路法兰对接时可以保证密封面的平行度，避免因为安装偏斜导致的密封泄漏问题。在实际的选型适配中，这类曲面阀体的安装边界需要预留足够的操作空间，尤其是阀体侧面的曲面凸起部分，要和周边的保温层、管线防护结构留出至少20mm的间隙，避免后期运维时无法拆装阀内件。流道的截面变化是按照流体力学的渐扩渐缩逻辑设计的，高压流体从入口进入后，先顺着收缩段加速到节流区域，再通过渐扩段平缓减速，把流体的动能逐步转化为压力能，避免压力骤降产生的振动和噪声，这也是区别于普通铸造阀体的核心设计点——普通铸造型阀体往往受模具拔模角度的限制，流道转折处会有铸造圆角的突变，而这个曲面结构可以实现流道曲率的连续变化，在相同通径、相同压差的工况下，流阻系数比常规阀体低15%左右，长期运行的能耗优势明显。

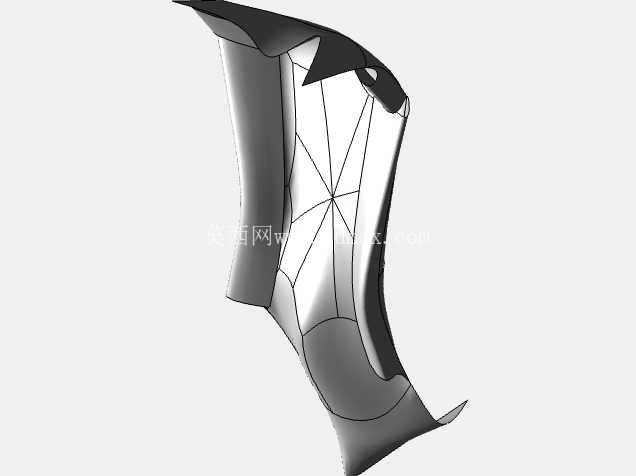

　　从建模的工程逻辑来说，整个曲面的构建采用了多截面放样加曲率连续约束的方式，所有曲面之间的连接都达到了G2连续，不管是后续做数控加工的刀路生成，还是做铸造模具的分型面设计，都不会出现曲率突变导致的加工过切或者模具拔模卡滞的问题。阀体的壁厚设计是按照公称压力1.6MPa的工况做的强度校核，曲面区域的壁厚均匀性控制在±0.5mm以内，不会出现局部壁厚过薄导致承压不足，或者局部壁厚过厚导致铸造时产生缩孔缩松的缺陷。在实际的管路布局中，这类流线型阀体因为外形没有尖锐的棱角，在狭小的设备舱、管廊夹层里安装时，不会刮擦周边的电缆护套或者保温材料，也能减少安装过程中磕碰导致的密封面损伤。

　　阀腔内部的曲面过渡区域，没有常规阀体常见的加工死角，后期做管路清洗、介质吹扫的时候，不会残留介质杂质，对于输送洁净流体、或者有定期消杀要求的食品医药管路场景，这种无死角的流道结构也能满足卫生级的设计要求。另外，阀体的外部曲面做了自然的加强筋结构融合，没有额外焊接或者铸造独立的加强筋，而是通过曲面的曲率变化来提升整体的结构刚度，在承受管路水锤冲击的时候，应力可以顺着曲面均匀分散到整个阀体壁面，不会在加强筋和阀体的连接位置产生应力集中，从根本上降低了阀体长期受交变载荷产生疲劳开裂的风险。
