ICT测试仪用MG24桥接PCB结构设计

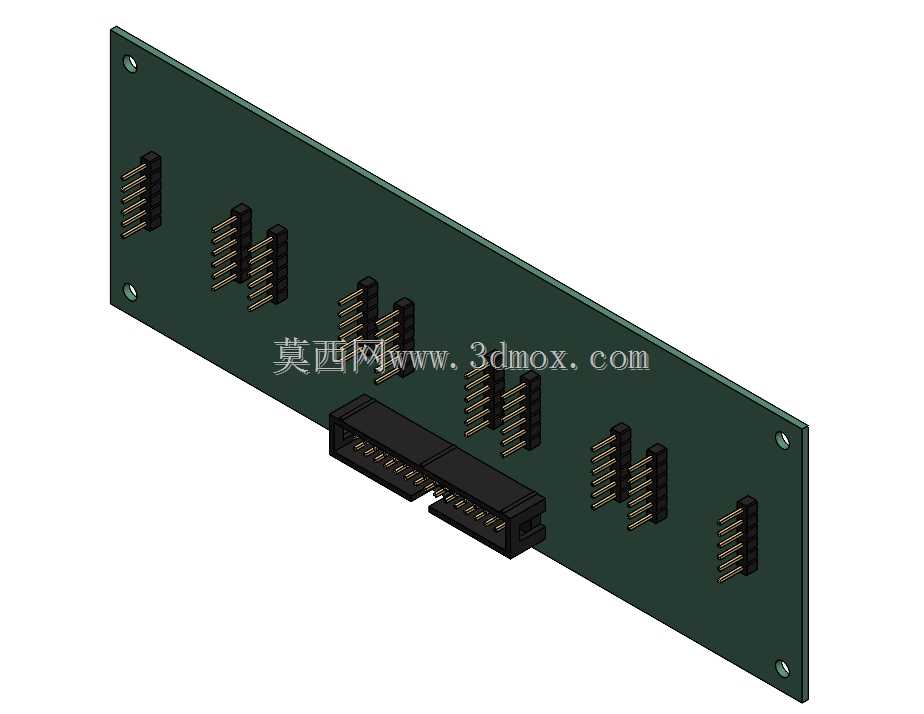

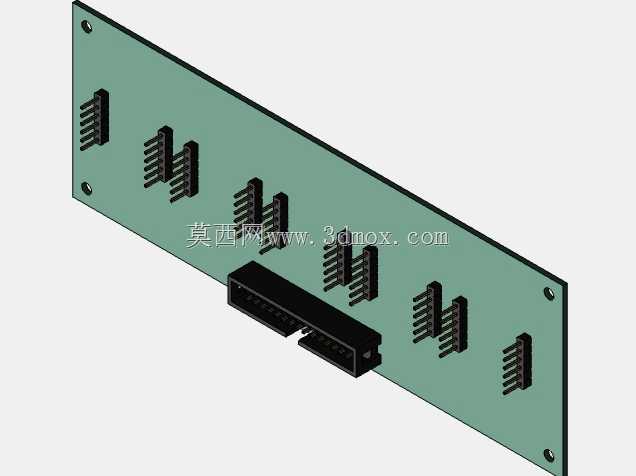

　　从结构设计层面看，这块PCB采用长条形板型布局，板体边缘预留两个定位安装孔，可直接通过铜柱或螺丝固定在ICT测试治具的安装基准面上，安装孔的位置公差控制在±0.05mm范围内，保证板体安装后与治具上的测试针座完全对位，不会出现接插件偏位导致的插针弯折问题。板上的接插件布局完全匹配MG24规格的测试通道定义，六组双排针座沿板体长度方向等距排布，每一组针座对应一路测试信号的输入输出端，针座的焊盘做了加大处理，可承受测试过程中反复插拔带来的机械应力，避免长期使用后焊盘脱落导致的信号中断。板体一端设置的双排卧式接插件，是与测试仪主机信号输出端的连接接口，接口位置做了防呆设计，插反时无法完全插入，从结构上杜绝接线反向导致的测试回路烧毁风险。在电子制造产线的在线测试环节，ICT测试仪是验证电路板焊接连通性、元器件参数合规性的核心设备，而桥接PCB作为测试仪与待测板之间的信号转接载体，其结构合理性直接决定测试效率与接触可靠性。这款MG24规格的桥接PCB，主要适配多组并行测试通道的ICT测试工位，承担测试信号分流、接口转接的核心作用，替代传统飞线转接的杂乱布线方案，让测试工位的接线维护效率提升40%以上，同时降低接线错误导致的误判概率。

　　设计过程中，首先要匹配现有ICT测试治具的安装空间边界，板体的整体厚度选用1.6mm的标准FR4板材，兼顾结构强度与布线空间，板体边缘做了圆角处理，避免安装维护时划伤操作人员。接插件的选型上，全部选用带锁扣的卧式针座，插拔时的保持力达到15N以上，测试过程中不会因为设备振动导致接插件松脱。布线层面，所有测试信号走线做了等长处理，避免高速测试信号因为走线长度差出现时序偏移，影响测试结果的准确性，电源回路的走线宽度加大到2mm，可承载最大5A的测试电流，不会出现走线过热的问题。

　　在实际产线应用中，这类桥接PCB通常安装在测试治具的信号转接层，上方对应待测产品的测试针床，下方连接测试仪的主控板，当待测电路板放置到治具上压合后，测试针床的探针接触待测板测试点，信号通过桥接PCB传输到测试仪主机，完成所有测试点的参数检测。相比传统的线束转接方案，集成化的桥接PCB将所有转接线路集成在一块板上，大幅减少了治具内部的线束数量，降低了线束之间的信号干扰，同时让治具内部的布线更加整洁，后期维护排查故障时，不需要梳理杂乱的线束，直接通过板上的丝印标识就能快速定位对应的测试通道。

　　设计时还考虑了长期使用的磨损问题，所有接插件的插针都选用镀金材质，插拔寿命可达10000次以上，满足产线三班倒连续生产的使用需求，板体表面做了阻焊层处理，避免测试过程中焊锡渣、灰尘落在板上导致的信号短路问题。安装边界方面，板体的长度方向预留了3mm的操作空间，接插件的插拔方向没有结构遮挡，操作人员更换维护时可以直接插拔接线，不需要拆卸周边其他结构件，大幅缩短治具的维护停机时间。针对ICT测试时可能出现的静电问题，板体上预留了接地安装孔，安装时可通过铜柱直接连接治具的接地端，将测试过程中产生的静电快速导走，避免静电击穿待测板上的敏感元器件。
