带安装底座的管夹式管路固定支撑座

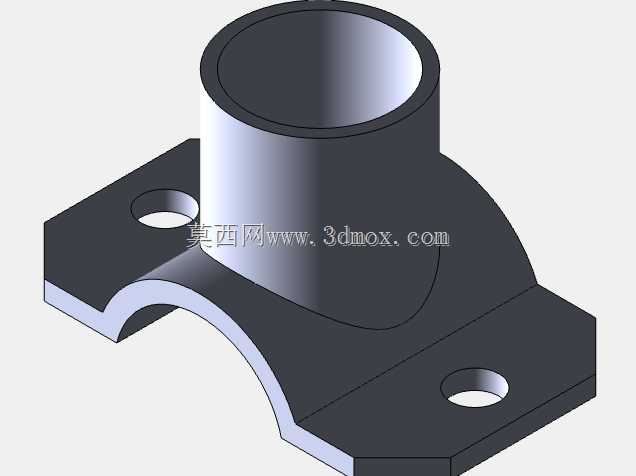

　　在流体输送管路布设、小型气动液压系统排布以及设备内部管线规整场景中，这类带一体式安装底座的管夹支撑件是极为常用的结构连接件，核心作用是实现圆柱管路的位置固定，避免设备运行过程中管路受振动、流体冲击出现位移、磨损甚至接口松脱的问题。从结构设计来看，该零件采用一体化成型思路，上部为等径圆柱通孔结构，通孔内壁做了光滑过渡处理，可直接穿装对应外径的硬管或作为软管护套的定位基座，通孔的轴向高度经过匹配设计，既能够保证与管路外壁有足够的接触包覆面积，避免夹紧应力集中在管路局部造成管壁损伤，又不会过度占用管路布设的轴向空间，适配紧凑的设备内部安装环境。

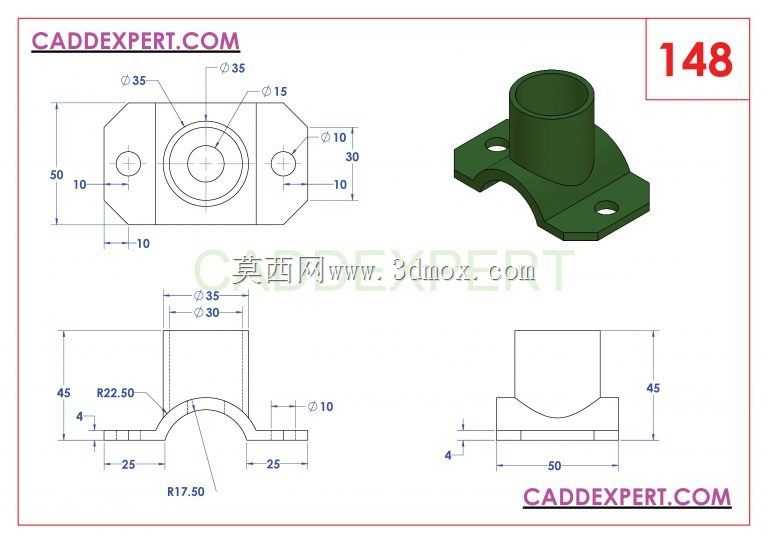

　　下部的安装底座采用对称式双耳结构，底座与上部圆柱衔接处做了圆弧过渡的加强筋设计，能够有效分散管路载荷对衔接位置的应力，避免长期受载后出现根部断裂的问题；底座的下表面设计了与被夹持管路外径匹配的内凹圆弧面，当该支撑座用于抱装固定横向布设的管路时，下凹弧面可与管路外壁完全贴合，配合上半部分的管卡即可实现整圈环抱固定，受力均匀性远优于平面式压接结构。两侧耳板上各开设一个同轴的圆形安装通孔，孔位做了沉台处理，安装时可将螺栓头完全沉入沉台内，避免螺栓突出底座表面影响安装平面的贴合度，两个安装孔的中心距经过标准化设计，可直接适配常规规格的安装型材、设备面板的预留孔位，无需额外现场配钻。从安装边界来看，该零件的整体宽度由两侧耳板的外边缘决定，安装时需要预留至少超出耳板外边缘3mm的操作空间，用于螺栓的穿装与紧固；上部圆柱的外径决定了相邻管路安装的最小中心距，排布多管路时需要以此为基准预留足够间隙，避免管路之间出现干涉。底座下表面的圆弧半径决定了该支撑座可适配的被抱装管路外径范围，当用于直接穿装固定管路时，上部通孔的内径与管路外径的配合公差推荐选用H8/f7间隙配合，既方便管路穿装定位，又不会因间隙过大造成管路晃动。

　　在实际应用中，这类支撑座常被用在小型自动化设备的气动管路排布、液压站的外接油路固定、冷却系统的水管定位等场景，相比传统的分体式管夹，一体化的结构减少了装配时的零件数量，安装效率更高，同时一体成型的结构强度更高，在设备存在持续振动的工况下，不会出现分体连接位置松动的问题。设计过程中，圆弧过渡位置的曲率是需要重点校核的参数，若过渡圆角过小，注塑或压铸成型时容易出现应力集中导致的成型缺陷，长期受载也容易出现疲劳裂纹；若过渡圆角过大，则会不必要地增加零件整体尺寸，挤占安装空间。耳板的厚度需要根据所固定管路的额定载荷计算确定，当用于固定高压流体管路时，需要适当增加耳板厚度并提升安装螺栓的强度等级，避免管路受流体冲击产生的轴向力将耳板拉变形。

　　上部通孔的内壁粗糙度需要控制在Ra3.2以内，若穿装金属硬管，光滑的内壁可避免划伤管路外壁的防锈层；若穿装软管，可减少长期微动摩擦对软管外壁的磨损，延长软管使用寿命。在三维建模过程中，这类零件需要重点关注各个特征的拔模角度，尤其是上部圆柱的内外壁、底座的安装孔位置，需要根据所选的成型工艺设置匹配的拔模斜度，避免成型后脱模困难；同时底座下表面的内凹圆弧需要与上部通孔保持同轴度公差要求，保证抱装管路时受力均匀，不会出现局部压接过紧的问题。
