俄标同心异径管道过渡接头结构

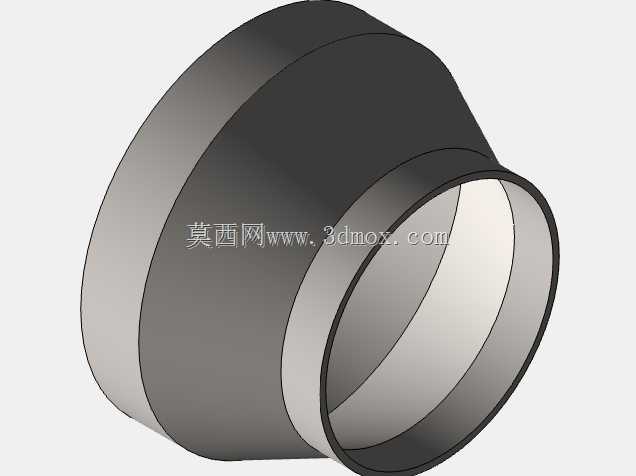

　　在工业管路系统搭建过程中，不同通径管线的对接是现场施工与设备集成阶段经常遇到的工况，这类异径过渡零件的设计合理性直接影响管路的流阻表现、密封可靠性与长期运行稳定性。本次涉及的同心异径过渡结构，完全遵循ГОСТ17378-2001标准的尺寸规范与形位公差要求，适用于公称压力匹配的钢制管路系统，常见于石油化工输送管线、暖通循环水系统、工业设备的流体进出接口段，用来实现两种不同公称直径管道的平滑同轴过渡，避免通径突变造成的局部涡流、压损增大问题，同时保证整条管线的同轴度，降低管路装配时的错位应力。

　　从结构设计逻辑来看，该零件采用同心变径的锥段过渡形式，两端为标准直管连接段，可直接与对应通径的管道通过焊接、法兰对接或者卡压方式完成连接。设计阶段优先考虑了流道的平滑性，锥段的母线斜率严格遵循俄标对应通径组合下的取值要求，既不会因为锥度过大造成流场突变，也不会因为锥度过长导致零件整体尺寸过大、占用过多管路安装空间。两端的直管段长度预留了足够的装配余量，不管是现场焊接时的焊缝热影响区避让，还是法兰连接时的密封面压紧空间，都能满足常规施工的操作需求，不需要施工人员额外对管端进行二次裁切处理。

　　从外形与安装边界来看，该零件整体为同轴回转体结构，大端与小端的外径、壁厚尺寸完全匹配对应通径标准管道的参数，安装时不需要额外调整管线的中心高度，只要将两端与对应管线对齐即可完成定位，能大幅降低现场装配的找正工作量。零件的壁厚设计充分考虑了管路运行时的内压载荷、管路自身重量带来的弯曲应力，以及温度变化产生的热胀冷缩附加应力，在满足强度要求的前提下尽可能控制整体重量，降低管路支吊架的承载负荷。锥段与两端直管段的过渡位置采用了圆弧过渡处理，避免应力集中造成的疲劳损坏，在长期交变压力或者轻微振动的管路工况下，也能保证结构的完整性，不会出现过渡位置开裂的问题。

　　在实际选型应用中，这类同心异径接头需要搭配对应压力等级的密封件、紧固件使用，如果是焊接安装场景，焊前需要对两端连接面做坡口处理，保证焊透率满足承压管路的焊接要求；如果是法兰连接场景，两端连接法兰的密封面形式需要与管线法兰匹配，避免密封面不匹配造成的泄漏问题。建模过程中完全还原了标准要求的所有尺寸细节，包括各段的直径公差、锥段角度公差、端面的垂直度要求，模型可直接用于管路系统的装配干涉检查、管路应力仿真分析的前置建模环节，也可作为生产加工前的工艺校核参考，帮助工艺人员提前确认加工余量、装夹定位基准，减少实际生产中的试错成本。对于管路设计人员来说，这类标准件模型的调用可以大幅提升三维布管的效率，不需要从零开始绘制变径结构，直接调用后匹配对应通径参数即可完成装配，同时能保证布管模型的尺寸完全符合行业标准要求，避免出现设计阶段尺寸选型错误导致的现场施工无法对接的问题。
