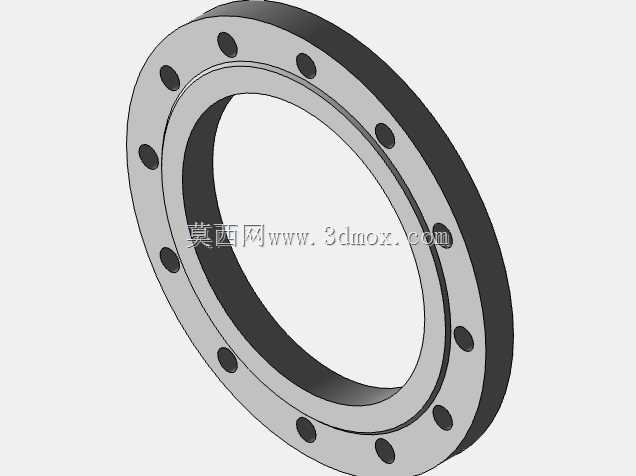

符合GOST12820-80标准的平法兰结构

　　在石油化工、市政给排水、热力输送、工业制程管路系统中，法兰是实现管段、阀门、设备端口之间可拆卸刚性连接的核心承压部件，平法兰作为法兰品类里应用覆盖面最广的结构形式，大量应用在中低压、介质温度波动幅度可控的管路场景中，相比对焊法兰、高颈法兰，平法兰的加工难度更低、安装对位更便捷，采购与维护成本优势明显，是民用工业管路、普通工业制程管线的首选连接部件。这款平法兰严格遵循GOST 12820-80标准的尺寸规范设计，建模过程中完整还原了标准规定的密封面形式、螺栓孔分布、本体厚度等核心参数，可直接用于对应通径管路的连接结构设计、装配干涉校验、施工模拟等工作场景。

　　从实际工程使用角度看，平法兰的核心作用是通过螺栓预紧力挤压两片法兰之间的密封垫片，在连接端面形成足够的密封比压，阻断管路内输送介质的泄漏通道，同时为管路系统提供足够的结构刚性，抵消管路内压产生的轴向推力、管路敷设过程中的安装应力，以及设备运行传递的小幅振动载荷。设计这类标准平法兰时，首先要匹配对应公称通径的管道外径尺寸，法兰内孔与管道外壁的配合间隙需控制在合理范围，既要保证现场焊接装配时的操作空间，也要避免间隙过大导致焊接填充量超标、焊接变形量超差的问题；其次螺栓孔的分度圆直径、孔位数量、单孔直径完全贴合标准要求，保证同压力等级、同通径的法兰具备完全互换性，避免现场安装时出现孔位错位、螺栓无法穿入的问题。

　　法兰本体的厚度设计需要匹配对应的公称压力等级，既要满足内压作用下的结构强度要求，避免螺栓预紧时法兰盘面出现翘曲变形导致密封失效，也要避免过度增厚造成材料浪费、整体重量超标增加管路支吊架的载荷负担。密封面的平面度是影响密封效果的核心指标，建模时还原了标准要求的密封面表面粗糙度对应的结构特征，实际加工中该面需要通过精车工序保证平面度公差，避免密封垫片受压不均出现局部泄漏。螺栓孔采用均匀分布的设计，沿法兰圆周等角度排布，保证螺栓预紧力能够均匀传递到整个密封面，避免局部预紧力不足导致的密封失效，同时孔位设计时预留了足够的螺栓穿入间隙，适配现场安装时的小幅对位调整需求。从安装边界来看，这类平法兰通常采用插焊形式与管道端部连接，安装时需要将管道插入法兰内孔至标准规定的深度，先进行点焊定位，校正法兰端面与管道轴线的垂直度后再完成满焊作业，焊接过程中需要控制焊接热输入，避免法兰密封面出现焊接变形；两片法兰对接时，需要在密封面之间放置对应压力等级、适配输送介质特性的密封垫片，穿入螺栓后采用对角分次拧紧的方式逐步加载预紧力，避免单侧受力导致法兰偏斜。

　　在实际工程应用中，这类平法兰可适配输送水、蒸汽、油品、低腐蚀性化工介质等多种流体工况，在暖通空调管路、工厂循环水系统、中小型工艺物料管线、城市燃气输配支线中都有大量应用，建模时整合了同标准系列下的通用结构特征，可快速调整参数适配不同通径、不同压力等级的同系列法兰设计需求，减少结构设计人员的重复建模工作量，也可用于管路装配的干涉检查，提前预判安装过程中法兰与周边管线、支吊架、设备外壳的空间冲突问题，优化管路敷设的空间布局。
