1/4规格BSP内六角堵头结构设计

　　在液压站、气动管路、润滑系统以及各类流体输送设备的回路搭建中，管路末端的封堵、工艺孔的密封是极为常见的工况需求，这类堵头元件虽小，却直接决定了整个管路系统的密封可靠性，一旦出现渗漏，轻则造成介质泄漏污染现场，重则引发系统压力不足导致设备动作失效。本次设计的1/4规格BSP螺纹堵头，正是针对这类低压到中压工况下的封堵需求开发，适配英制直管螺纹的安装接口，在机床润滑回路、小型液压阀组工艺孔、气动控制单元预留接口等场景中有着极高的使用频率。

　　从功能特性来看，这款堵头采用外螺纹配合端面密封的结构逻辑，BSP直管螺纹本身具备较好的连接同轴度，配合安装时在端面加装密封垫片，可实现对油液、压缩空气、低压水等多种介质的可靠密封，相比锥螺纹堵头，它的安装扭矩更易控制，不会因为螺纹过盈量过大造成阀块或基体的螺纹孔胀裂，尤其适合铝合金、工程塑料等强度偏低的基体材质安装场景。头部设计的内六角驱动结构，能够适配标准内六角扳手进行拧紧作业，在空间局促的阀组安装面、密集排布的管路间隙中，内六角的驱动形式相比外六角可以用更小的操作空间完成装拆，不需要预留扳手大角度回转的空间，这一点在集成化程度较高的液压阀块设计中优势尤为明显。

　　设计过程中首先要明确安装边界的约束，1/4 BSP螺纹的大径、螺距严格遵循英制直管螺纹的标准公差，螺纹段长度根据常见阀块壁厚、管路壁厚的常规取值确定，既保证足够的螺纹啮合扣数来承受系统压力，又避免螺纹过长导致安装后顶到孔底造成密封面无法贴合。头部的法兰边直径大于螺纹大径，形成的环形端面就是密封面，密封面的平面度、粗糙度需要严格控制，保证和密封垫片接触时没有微观缝隙，避免出现微渗的情况。内六角的对边尺寸、深度按照对应规格的紧固件标准设计，保证扳手能够完全插入，不会因为深度不足导致拧紧时打滑、拧圆角，同时内六角孔的底部留有足够的壁厚，避免拧紧时头部被扭矩撑裂。

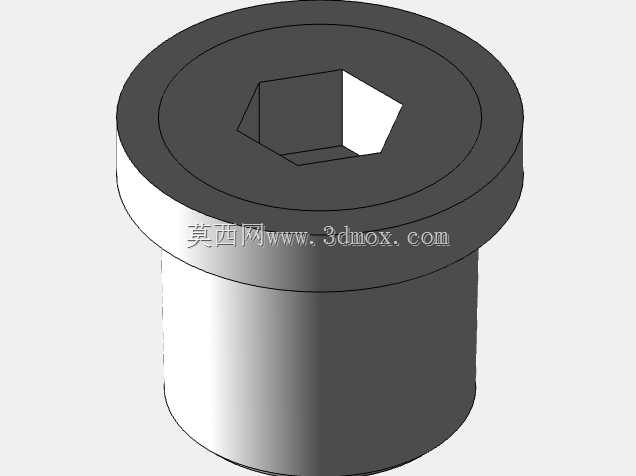

　　外形上整体采用阶梯轴结构，上部是带法兰边的头部，下部是外螺纹柱体，头部顶面的内六角孔居中布置，整个零件没有复杂的曲面特征，加工工艺性好，适合采用冷镦或者数控车削批量加工，表面处理可以根据使用介质选择发黑、镀锌或者不锈钢材质，适配不同的防腐需求。在实际选型使用时，需要注意安装孔的端面要加工平整，不能有明显的倒角或者凹凸缺陷，密封垫片根据介质类型选择紫铜垫、丁腈橡胶垫或者组合垫，拧紧扭矩按照对应螺纹规格的推荐值施加，不要过度拧紧造成螺纹滑牙或者法兰边变形。很多现场维修的场景中，这类堵头的失效往往是因为安装时没有对齐螺纹强行拧入，或者扭矩过大造成螺纹孔损坏，因此建模时严格还原螺纹的公差配合、头部的受力结构，能够给后续的装配工艺制定、扭矩参数选择提供准确的三维参考，也方便设计人员在做阀块、管路总成的装配干涉检查时，准确预判堵头安装后占用的空间，避免和周边的管路接头、阀件发生位置冲突。
