TPS61088升压型DC-DC电源转换模块结构

项目分类:变压器/电感器 发布时间:2025-01-01 ID:876668
  • TPS61088升压型DC-DC电源转换模块结构
  • TPS61088升压型DC-DC电源转换模块结构

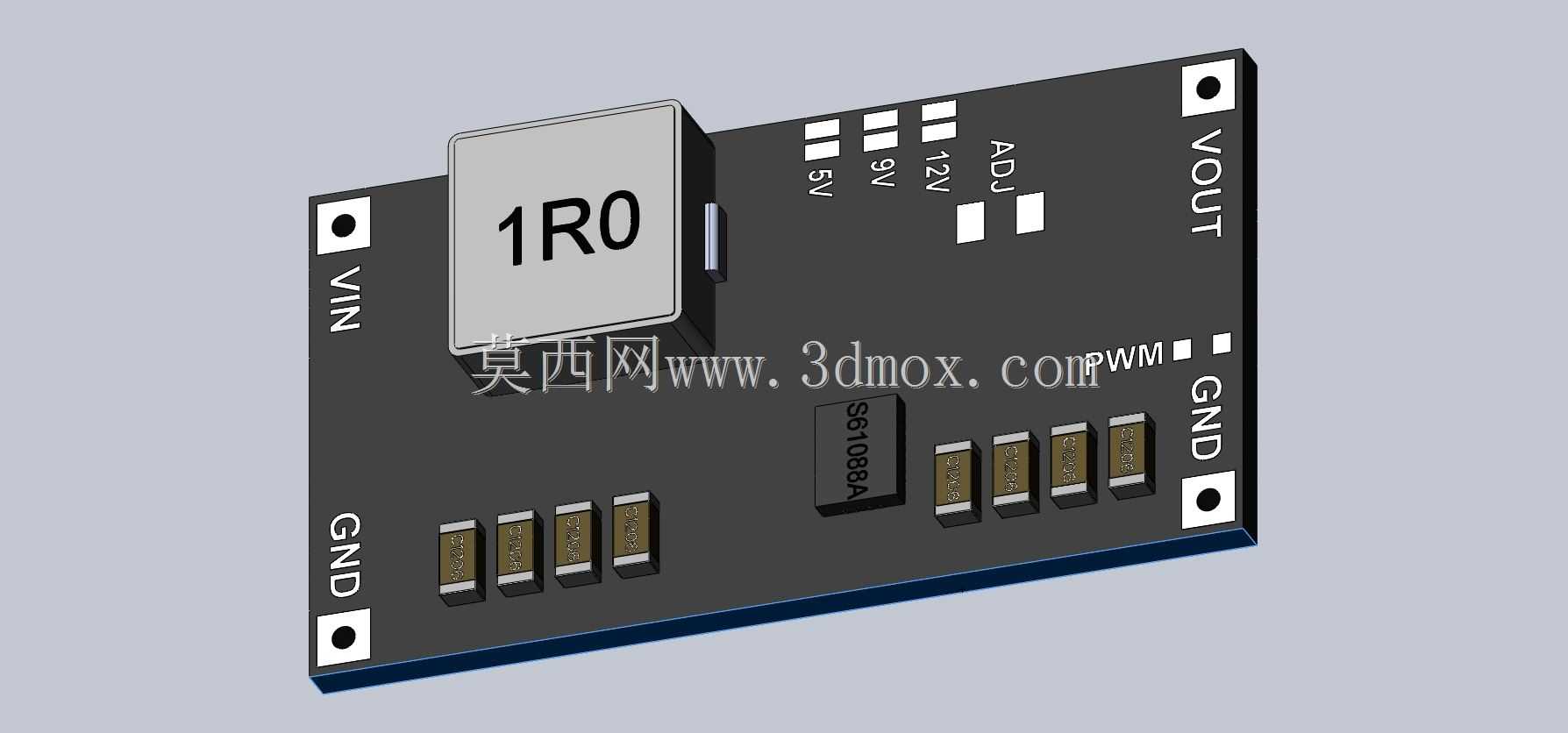

  在便携式手持检测设备、小型物联网传感节点、低功耗工业现场采集终端这类对供电电压适配性要求较高的场景里,升压型DC-DC转换模块是解决单节锂电池供电无法覆盖多电压等级外设需求的核心部件,TPS61088方案的升压模块凭借较高的转换效率与稳定的带载能力,常被结构工程师纳入小型电子设备的供电系统选型清单。做这类模块的三维结构设计时,首先要锚定实际应用中的安装约束,多数小型终端设备内部留给电源模块的安装空间十分有限,因此PCB板采用狭长型布局,板边预留标准2.54mm间距的固定孔位,可直接通过铜柱螺接固定在设备主仓的安装凸台上,也可配合排针直接插焊在主控板的预留焊盘上,两种安装方式的边界尺寸都经过反复校核,避免与周边的接插件、结构筋位产生干涉。

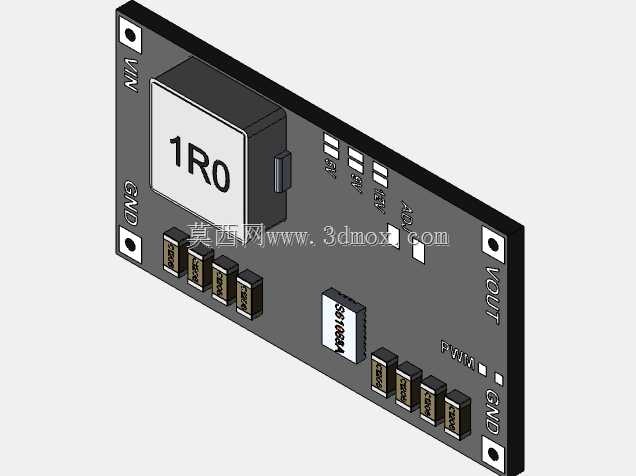

  从功能布局来看,板载的1R0功率电感是整个模块体积占比最大的器件,设计时特意将其布置在板端靠近输入侧的位置,一方面缩短输入大电流回路的走线长度,降低线路阻抗带来的损耗,另一方面也让电感与输出侧的滤波电容、调压电阻阵列保持足够的安全间距,避免功率器件的温升对周边采样电阻的精度产生影响。板端的丝印标识做了针对性优化,输入、输出、接地引脚的标识直接印在板边对应位置,5V、9V、12V固定输出档位以及ADJ可调输出档位的选择焊盘也做了清晰的分区标注,现场调试时无需反复查阅手册就能快速完成输出电压的配置,PWM调光引脚的预留也让该模块可以直接适配小型LCD背光、LED照明类负载的供电需求,无需额外增加调光电路。

  设计过程中对器件的高度差做了严格管控,最高的功率电感顶部与PCB板底面的总高度控制在常规小型电子设备的内部层间安全距离内,板载的SG61088主控芯片布置在电感侧方的空位处,周边的陶瓷滤波电容采用卧式贴装的布局思路,进一步压缩整体的高度空间,避免在设备合盖时出现器件顶壳的问题。输出侧的四个焊盘对应不同的电压输出路径,每个输出路径都预留了独立的滤波电容位,可根据实际负载的纹波要求选择焊接不同容值的电容,兼顾成本与性能的平衡。

  考虑到实际生产中的SMT贴片工艺要求,所有器件的焊盘间距都满足最小工艺间隙要求,板边的走线距离板边保持足够的安全距离,避免分板时损伤走线导致的电路故障,固定孔位采用金属化包边设计,螺接固定时可通过铜柱实现与设备壳体的共地,进一步提升模块的抗干扰能力。在实际选型适配时,结构工程师可直接将该三维模型导入整机装配环境,核对安装孔位、器件高度与周边结构的间隙,提前规避装配干涉问题,也可根据模型的器件布局调整整机内部的走线走向,让供电回路的路径最短化,提升整机供电的稳定性。这类小型电源模块的结构设计看似简单,实则每一个器件的位置、每一处孔位的尺寸都需要结合电路性能、装配工艺、安装空间多方面的因素平衡,没有冗余的结构设计,每一处布局都服务于实际的使用需求。
