带旋转开关五脚金属轴电位计结构

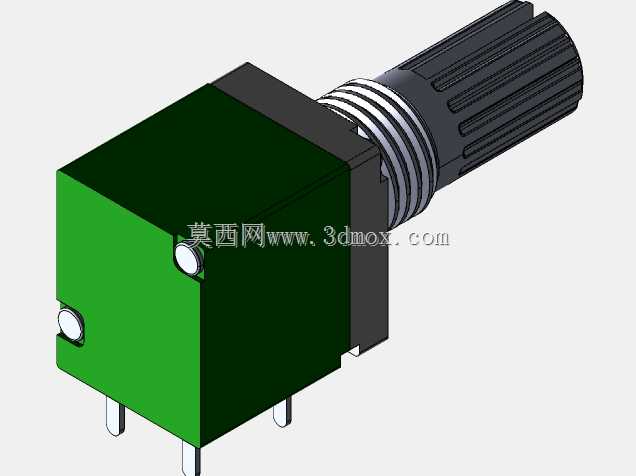

　　该电位计属于小型面板安装式可调电阻元件，主体采用方形塑封壳体，侧端伸出带滚花纹理的金属调节轴，轴根部设置多道环形限位与密封台阶，壳体底面布置五根直插式引脚，其中两根对应旋转开关触点，剩余三根接入电阻体两端与滑动抽头，可在旋转调节阻值的同步完成回路通断控制，省去面板额外布置电源开关的空间，常见于桌面音频设备、小型工控操作盒、可调电源面板、教学实验装置与消费类电控产品中。

　　从实际装配边界来看，方形壳体可直接卡入PCB预设的定位槽内，五根引脚穿过板孔后波峰焊固定，壳体侧面的两个圆形凸点用于和面板卡扣或定位凹槽配合，防止焊接与旋钮操作过程中本体跟转；金属轴伸出壳体的长度预留了旋钮安装余量，轴身滚花段可压合塑料旋钮，转动时依靠滚花咬合避免旋钮打滑。设计时需重点核对壳体边长、轴中心距壳体底面高度、引脚间距与伸出长度，保证PCB布局时引脚焊盘与元件本体不发生干涉，面板开孔位置和轴伸出量匹配，旋钮转动全程不会蹭碰面板丝印或周边按键。

　　功能层面，该元件将碳膜电阻体、滑动触片与旋转通断机构整合在同一封闭壳体内，转轴从起始档位旋出时先闭合开关回路，继续转动则连续改变抽头位置，实现输出电压或信号幅值的线性调节，转轴转动带有段落阻尼感，操作者可凭手感判断调节幅度。建模过程中需还原壳体的分模棱角、轴段的多道环槽、滚花轴向条纹、引脚的扁平截面与根部倒角，这些细节不仅影响外观渲染效果，更直接干涉PCB封装库制作、面板开孔图绘制与旋钮选型；装配校核时要确认轴的径向窜动间隙、壳体和周边电容接插件的安全距离，焊接后引脚露出板面的长度不能触碰下方壳体或金属支架，避免短路。这类集成开关的单联电位器相比普通三脚电位器，在紧凑面板布局中能减少一个独立开关元件，简化面板开孔与接线工序，三维建模时把开关触片的动作行程、轴的转动角度范围和电阻体有效调节角对应起来，就能为后续电路调试与结构安装提供准确的空间参照。
