小功率AC-DC电源转换模块结构设计

项目分类:通用机械零部件 发布时间:2023-11-23 ID:717746
  • 小功率AC-DC电源转换模块结构设计
  • 小功率AC-DC电源转换模块结构设计

  在工业控制板卡、小型嵌入式设备、低压传感单元的供电方案选型里,这类小功率AC转DC模块是非常常见的板载供电部件,不需要额外搭建分立的整流滤波电路,直接将工频交流输入转换为稳定的低压直流输出,能大幅缩短底层供电部分的开发周期,也减少了分立元件布线带来的EMC调试工作量。

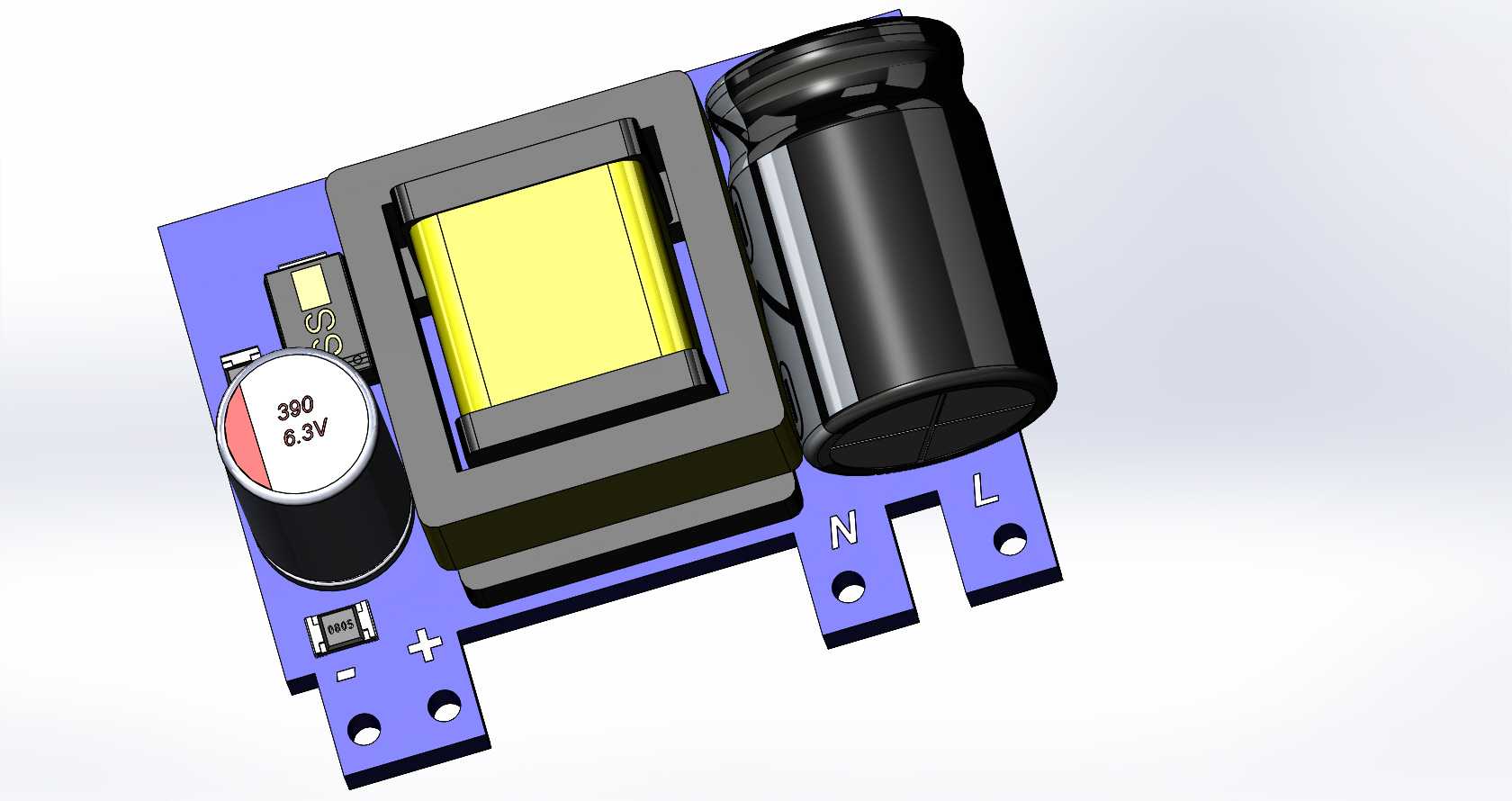

  从结构设计层面看,这个模块的布局完全围绕小体积板载安装的需求展开,输入侧预留了两个带安装孔的接线焊盘,分别对应交流输入的L、N端,焊盘旁直接做了丝印标识,避免生产焊接或者现场接线时出现接反的问题;输入侧的高压滤波电容选用了直插铝电解电容,容值和耐压参数匹配5V0.7A的输出功率,电容本体做了贴板布局,高度控制在和主变压器齐平的范围内,不会出现局部元件过高导致的装配干涉。主变压器作为隔离型AC-DC模块的核心部件,采用了卧式贴板安装,磁芯和绕组的固定完全贴合PCB板面,既降低了模块整体的重心,也减少了设备振动场景下变压器引脚的受力疲劳问题,变压器旁预留了RC吸收回路的贴片元件位置,配合输出侧的低压滤波电容,能有效抑制开关过程中的尖峰电压,保证输出直流的纹波控制在小型数字电路可接受的范围内。

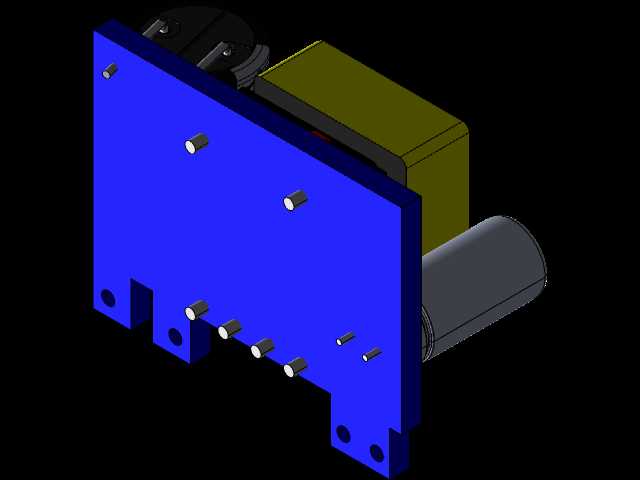

  PCB板的外形做了切角处理,四个角预留的固定安装孔孔径适配M2规格的螺丝,既可以直接焊接在主控板的对应焊盘上做板载集成,也可以通过铜柱单独固定在小型设备的壳体内部,安装边界的尺寸控制非常紧凑,横向和纵向的占用空间比常规的USB接口大不了多少,非常适合用在空间受限的小型工控终端、桌面传感采集设备里。输出侧的焊盘做了正负极丝印标识,旁边预留了贴片指示灯的位置,通电后可以直观判断模块的工作状态,不需要额外外接电压检测电路就能快速排查供电故障。

  实际应用场景里,这类模块常被用来给单片机最小系统、小型OLED显示单元、低功率通讯模块供电,相比非隔离的阻容降压方案,带隔离变压器的设计能有效隔绝交流侧的电网串扰,避免高压侧的浪涌损坏后端的低压数字芯片,在机床操作面板的辅助供电、小型自动化设备的信号采集板供电场景下,这种成熟的模块化结构不需要工程师重新计算变压器匝数、整流管参数,直接按照安装孔位布局到自己的PCB设计里就能快速完成供电部分的设计验证。

  建模过程中需要重点注意各个元件的干涉检查,尤其是铝电解电容的本体和变压器磁芯之间的安全间距,要满足高压侧的爬电距离要求,不能因为追求小体积就压缩元件之间的绝缘间隙;电容引脚的折弯角度、变压器引脚的伸出长度都要和实际量产的元件尺寸匹配,避免结构设计完成后出现实物元件无法贴装的问题。PCB板的厚度按照常规1.6mm的工业板卡标准设计,安装孔的金属化处理也在模型里做了对应体现,方便后续导出工程图时直接标注生产工艺要求。输出侧的低压滤波电容选用了固态电容和电解电容配合的方案,高频纹波由小容值的贴片电容滤除,低频纹波由大容值的电解电容承担,整体输出的带载能力可以满足0.7A持续输出的要求,短时间过载情况下也不会出现输出电压骤降的问题。

  在设备装配层面,这个模块的所有直插元件都做了同方向布局,波峰焊生产时不需要调整插件方向,能提升SMT和插件工序的生产效率,元件的最高高度控制在15mm以内,就算是用在薄型壳体的设备里,也不会出现顶到外壳的问题。输入侧的接线焊盘做了加大处理,既可以焊接插针做接插件连接,也可以直接搪锡后焊接导线,适配不同设备的接线需求,不需要额外改板就能适配多种装配工艺。
