改进型圆形底壳锤式粉碎设备结构设计

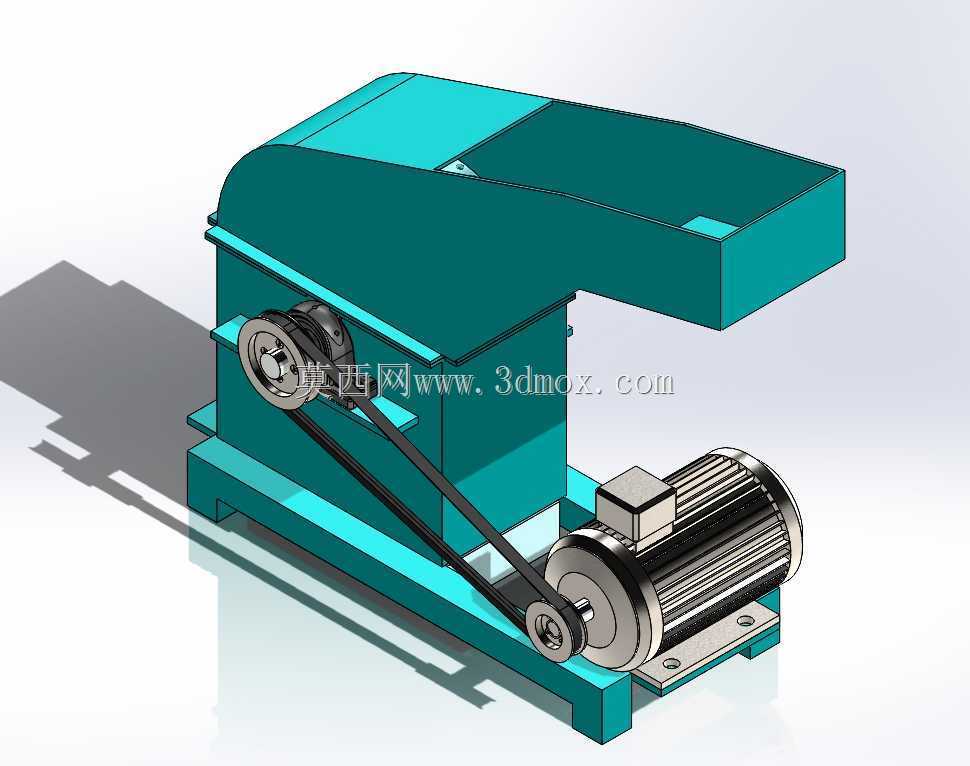

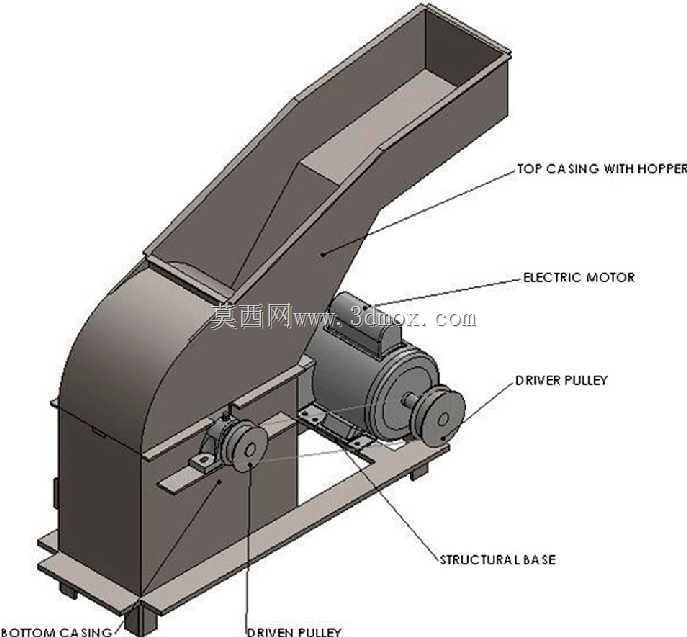

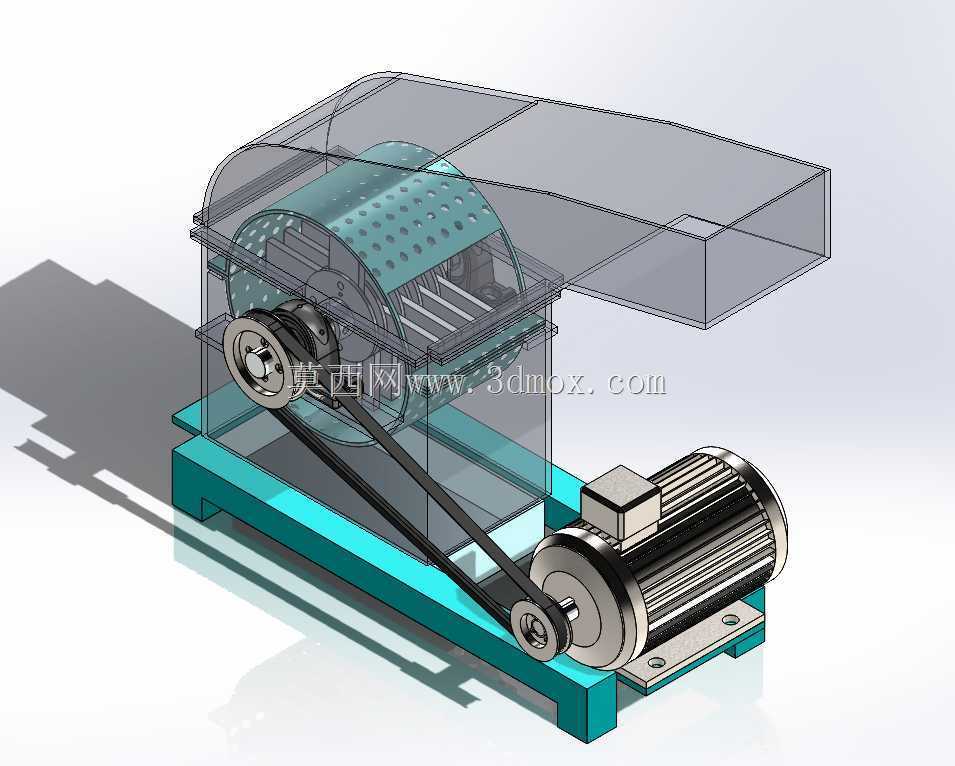

　　在矿山、建材、固废回收、粮食加工等多个涉及物料粒径缩减的生产场景中，锤式粉碎设备始终是中细碎环节的核心作业单元，传统结构的锤式粉碎机在处理含水率偏高、韧性较强的物料时，常出现底壳积料堵料、筛网磨损不均、检修换件耗时过长的问题，本次呈现的改进型结构，正是针对这些现场痛点完成的优化设计。从结构布局来看，整套设备采用分体式焊接机架作为承载基础，机架底部预留了与混凝土基础或钢制安装平台连接的螺栓孔位，安装时需保证机架上平面的水平度偏差不超过千分之一，避免带传动组件出现偏磨、皮带跳齿的问题；驱动单元采用卧式安装的电动机，通过皮带轮与三角带将动力传递至粉碎腔内部的转子组件，带传动的中心距可通过电机底座的调节螺栓进行微调，既能保证皮带张紧力处于合理区间，也能在设备卡料时通过皮带打滑实现过载保护，避免硬启动对电机、转子轴造成冲击损伤。粉碎腔部分是本次设计的核心优化点，区别于传统方底壳结构易在边角形成积料死角的缺陷，本次采用圆形底壳搭配半圆形筛网的组合结构，转子带动锤头高速旋转时，物料在离心力作用下沿圆形壳体内壁做周向运动，不会在边角处堆积滞留，半圆形筛网沿粉碎腔下半周布置，筛孔可根据出料粒径需求选择不同孔径规格，筛网采用快压式压板固定，更换时无需拆解整个上壳体，单人即可在半小时内完成筛网更换作业，大幅缩短设备停机维护时间。

　　转子组件采用穿轴式锤头安装结构，锤头通过销轴固定在转子盘的安装座上，遇到难以破碎的硬杂物时，锤头可绕销轴小幅回转避让，避免刚性冲击造成锤头断裂或转子轴变形；每个锤头的重量偏差控制在5g以内，转子组装完成后需做动平衡校验，平衡等级不低于G6.3，保证设备高速运行时的振动值控制在允许范围内，降低轴承座、机架的疲劳损伤风险。上壳体采用折弯焊接结构，顶部设置进料导向口，进料口内侧加装可更换的耐磨衬板，避免物料直接冲刷壳体本体造成磨损，上壳体与底壳之间采用铰链连接加螺栓锁紧的固定方式，日常检查锤头磨损情况时，只需松开锁紧螺栓即可翻转上壳体，无需动用吊装设备。

　　设备的安装边界需结合现场布局预留足够空间，电机侧需预留至少1.2倍电机长度的检修空间，用于更换皮带、维护电机轴承，筛网更换侧需预留不小于0.8m的操作空间，进料口上方需匹配对应的进料输送设备接口，出料口下方需预留接料或输送设备的安装高度，避免出料不畅。从实际作业适配性来看，该结构可适配煤块、石灰石、建筑废渣、谷物秸秆等多种中硬以下物料的粉碎作业，圆形底壳的流线型内壁能有效降低物料流动阻力，相比同功率传统方壳锤式粉碎机，堵料概率可降低60%以上，筛网的有效筛分面积提升15%左右，单位时间内的处理效率更具优势。

　　设计过程中对各受力部件做了针对性的强度校核，机架的主梁采用矩形钢管焊接，焊接后做去应力退火处理，避免长期运行出现焊接变形；转子轴采用45号钢调质处理，轴承选用调心滚子轴承，可同时承受径向载荷与少量轴向载荷，适应设备运行过程中的微小变形；皮带轮采用铸铁材质，做静平衡校验，保证传动平稳。整套结构没有冗余的复杂设计，所有易损件均采用标准化快装结构，既兼顾了现场作业的可靠性，也考虑了后期维护的便捷性，对于需要对传统锤式粉碎机做升级改造、或是新上中小产能粉碎生产线的场景，该结构都具备较高的参考价值，建模过程中对各部件的装配间隙、运动干涉都做了逐一校验，所有配合面的公差选取都符合机械设计手册的相关要求，可直接用于后续的工程图转化与样机试制。
