导轨式接线端子电源变压器结构设计

项目分类:变压器 发布时间:2025-01-01 ID:876678
  • 导轨式接线端子电源变压器结构设计

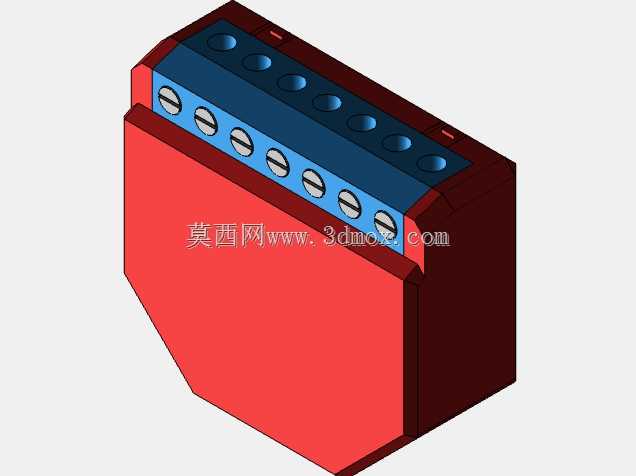

  这款导轨式接线电源变压器,主要面向低压配电回路、小型工控设备控制柜、楼宇照明分控回路等场景做电压转换使用,日常工况下承担将前端输入的交流高压转换为后端控制回路、传感回路、信号回路适配的低压交流电压的作用,避免高压直接接入精密控制元件造成器件击穿,同时也能在一定程度上隔离前端电网的浪涌干扰,提升后端弱电回路的运行稳定性。从结构设计逻辑来看,整体外壳采用阻燃工程塑料注塑成型,主体外壳做了切角处理,既可以减少安装时的边角磕碰风险,也能在密集排布的柜体内预留出少量散热间隙,避免相邻器件贴死导致热量堆积。

  上部的接线区域做了分层设计,深蓝色的端子防护条覆盖在接线螺丝上方,一方面可以防止接线完成后裸露的金属带电部分被误触,另一方面也能引导走线方向,让多根接入的导线顺着防护条的排布整齐梳理,减少柜内走线杂乱带来的后期维护难度。接线端子一共设置了8个螺丝压接位,每一个压接位都对应内部绕组的抽头节点,压接螺丝采用一字槽设计,适配常规电工螺丝刀操作,压接片做了防滑齿纹,拧紧后可以牢牢咬住导线铜芯,避免设备运行过程中受震动影响出现接线松脱、接触不良打弧的问题。

  安装边界方面,整体外形适配标准35mmDIN导轨安装尺寸,背部自带导轨卡扣结构,安装时只需要将卡扣对准导轨按压到位即可完成固定,不需要额外打孔安装固定件,在柜内排布时可以和断路器、接线端子排、继电器等标准导轨元件并排安装,单台器件的宽度控制在7个模数以内,不会占用过多柜内安装空间,适合在紧凑的小型控制箱内使用。设计过程中特意将绕组部分完全封闭在红色外壳内部,外壳的接缝处做了卡扣咬合结构,不需要额外打螺丝固定,后期如果需要检修内部绕组,只需要用平口螺丝刀撬动接缝卡扣即可拆开外壳,不需要破坏壳体结构。外壳侧面预留了细小的散热格栅,既可以阻挡外界的灰尘、金属碎屑直接落入绕组内部造成短路,也能让绕组工作时产生的热量顺着格栅缝隙自然散出,在额定负载工况下,外壳表面温度可以控制在工程塑料的耐温阈值以内,不会出现壳体软化变形的问题。接线区域的端子间距做了严格的安规距离控制,相邻两个接线端子之间的爬电距离满足低压电器的安全规范要求,即使在潮湿的配电环境下运行,也不会出现相邻端子之间拉弧短路的问题。

  实际选型使用时,这款变压器可以直接卡在控制柜的导轨上,接线时只需要按照端子旁的标识对应接入输入输出导线即可,不需要额外做复杂的安装支架,对于设备集成商来说,可以大幅减少柜内元件的安装工时,同时标准化的外形尺寸也方便在设计阶段做柜体布局的三维排布,提前预留好安装位置和走线空间,避免后期装配时出现元件干涉、走线空间不足的问题。在做三维建模的时候,特意还原了外壳的注塑拔模角度,还有接线螺丝的头部槽型、端子防护条的凹槽细节,这些细节在做虚拟装配的时候可以用来检查干涉情况,比如接线时导线的弯曲半径是否足够,螺丝刀操作时是否会和相邻元件产生碰撞,提前在设计阶段规避装配风险。
