220V转24V导轨式西门子机架电源结构

　　这款导轨式安装的电压转换供电装置，主要面向工业控制柜内部的低压配电场景，在自动化产线控制柜、楼宇配电弱电箱、小型设备集成机架这类场景中应用广泛，承担着把市电侧220V交流输入转换为控制回路常用24V直流输出的核心作用，给柜内的PLC模块、传感器、中间继电器、小型信号指示灯这类低压元器件提供稳定的工作电源，避免高压市电直接接入控制回路带来的安全隐患，同时也能减少不同电压等级回路布线的混乱问题。

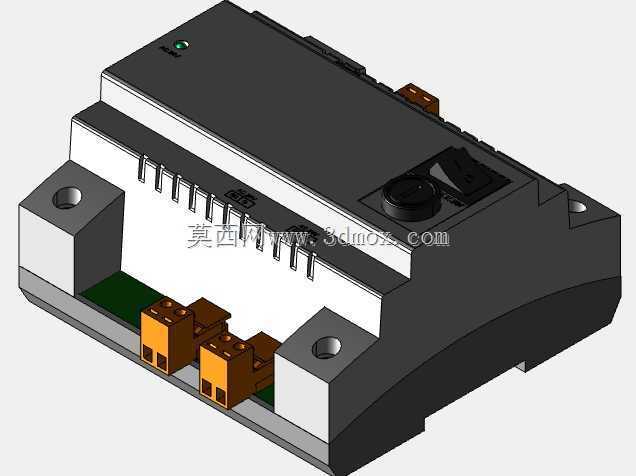

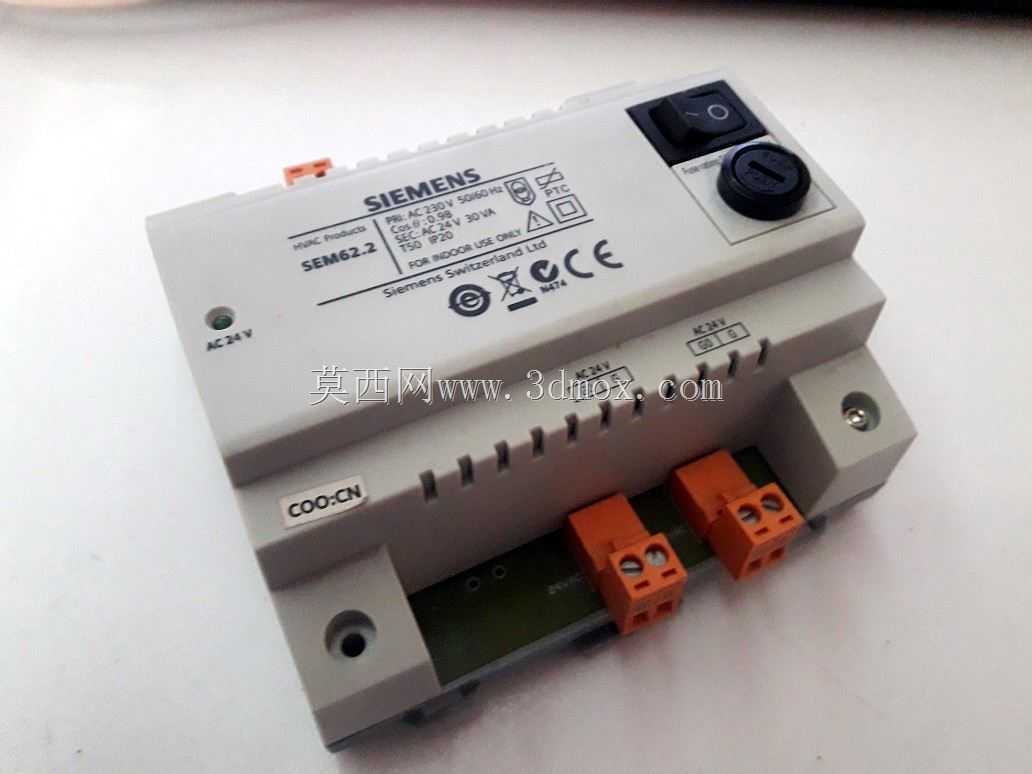

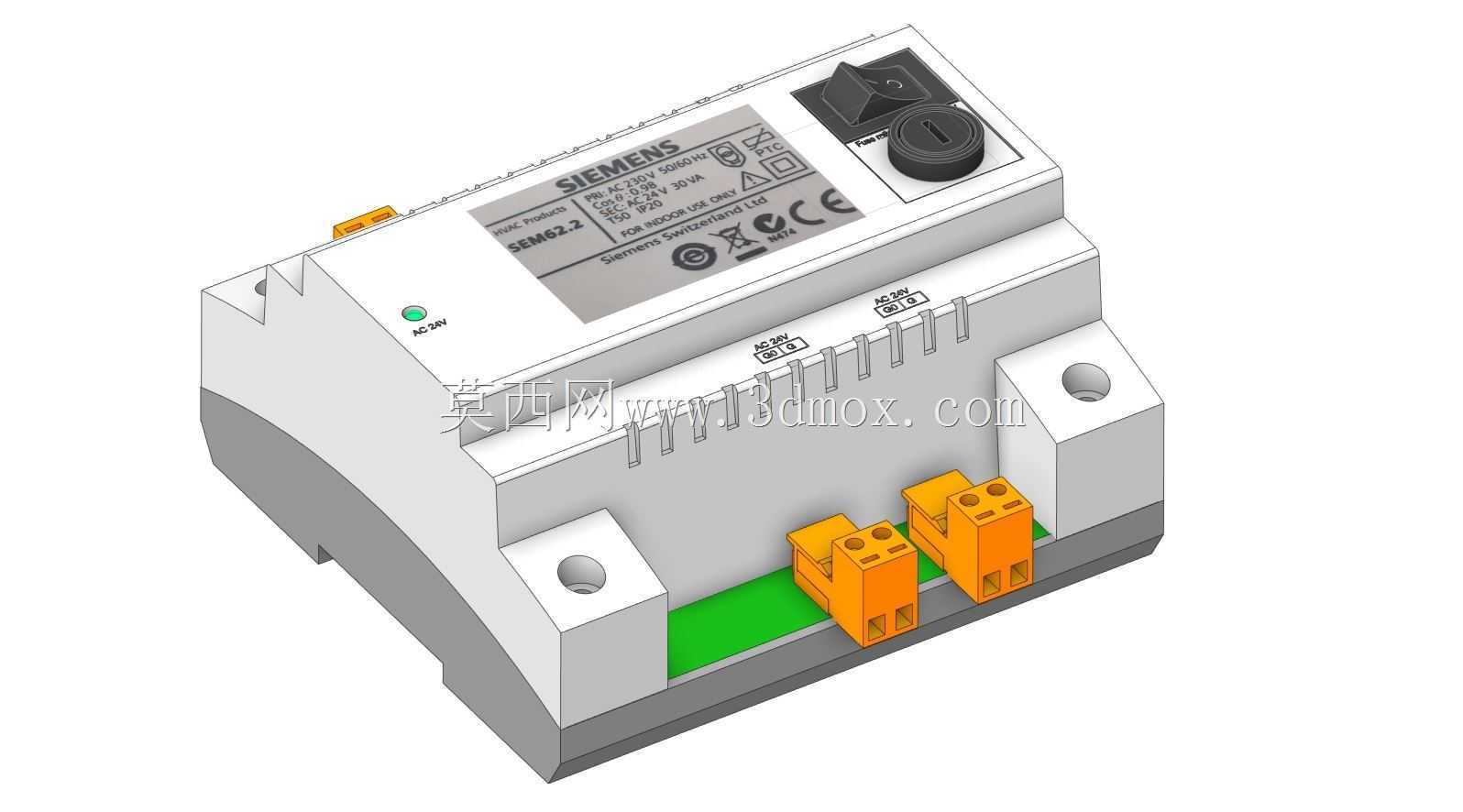

　　从结构设计思路来看，整机采用标准DIN导轨安装的卡扣式底座结构，底部预留的卡扣结构可以直接卡装在控制柜内通用的35mm标准导轨上，不需要额外打孔固定，安装时只需要对准导轨推入就能完成固定，拆卸时拨开底部卡扣即可快速取下，能大幅缩减柜内装配的工时。外壳整体采用阻燃级工程塑料注塑成型，表面做了细磨砂处理，既可以避免日常运维时表面留下划痕影响标识辨识度，也能在回路出现短时过载温升时起到绝缘阻燃的防护作用。正面上方的标识区域清晰印刷了接线极性、输入输出电压参数、认证标识，运维人员在柜内巡检时不需要拆下设备就能快速核对参数，避免接错线导致的后端设备烧毁问题。

　　设备正面左上角设置了小型状态指示灯，正常输出24V电压时指示灯常亮，一旦出现输出过流、输入欠压或者内部故障时指示灯熄灭，运维人员可以通过指示灯状态快速判断供电回路是否正常，不需要额外用万用表测量输出端，能缩短故障排查的时间。输入输出接线端全部采用橙色的螺钉压接式接线端子，端子排的间距符合低压配电的安全爬电距离要求，每个接线位都标注了对应的极性符号，接线时只需要把剥好的线芯插入端子孔，拧紧顶部的压接螺钉就能完成接线，大扭矩的压接结构可以避免设备运行过程中因为柜内振动导致接线松动、接触不良的问题。

　　从安装边界尺寸来看，整机宽度适配标准导轨安装的模数化尺寸，在柜内排布时可以和断路器、继电器、端子排这类同模数的配电组件紧密并排安装，不会出现尺寸干涉，外壳两侧的固定耳预留了螺丝孔位，在振动幅度较大的设备场景中，比如工程机械配套控制柜、移动设备配电场景，可以额外加装螺丝把设备固定在安装板上，避免长期振动导致设备从导轨上脱落。设备顶部设置了旋转式的调节拨钮与开关结构，可以在调试阶段快速调整输出参数或者切断输出，不需要断开前端总电源就能完成后端回路的调试作业，提升现场调试的效率。

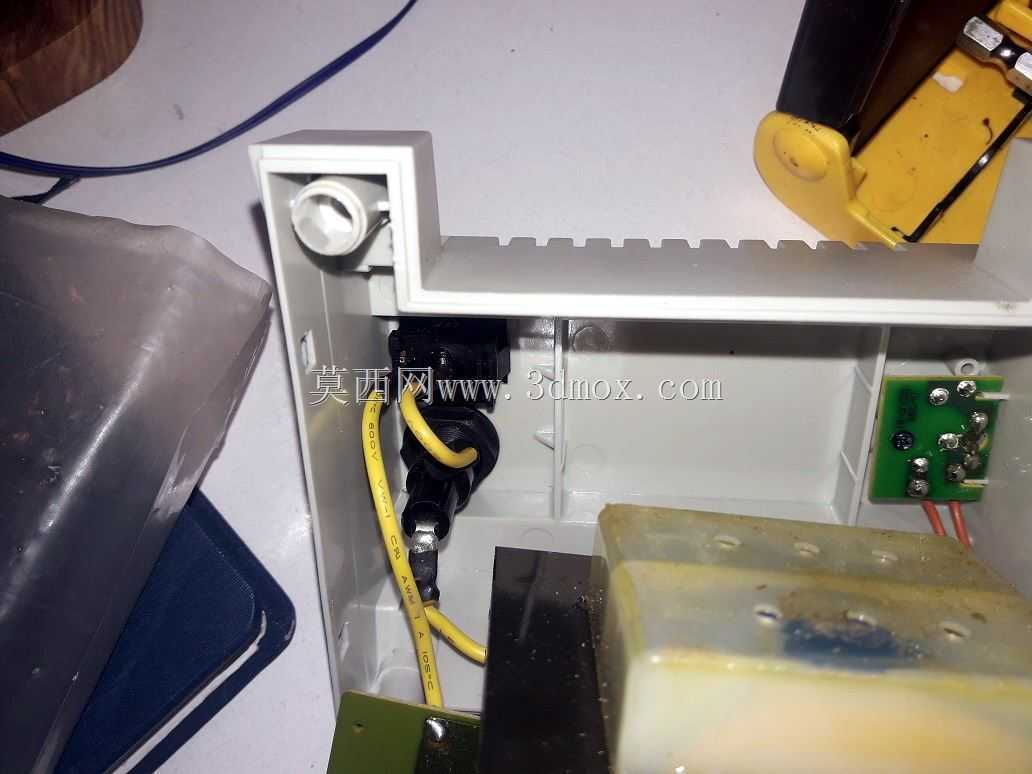

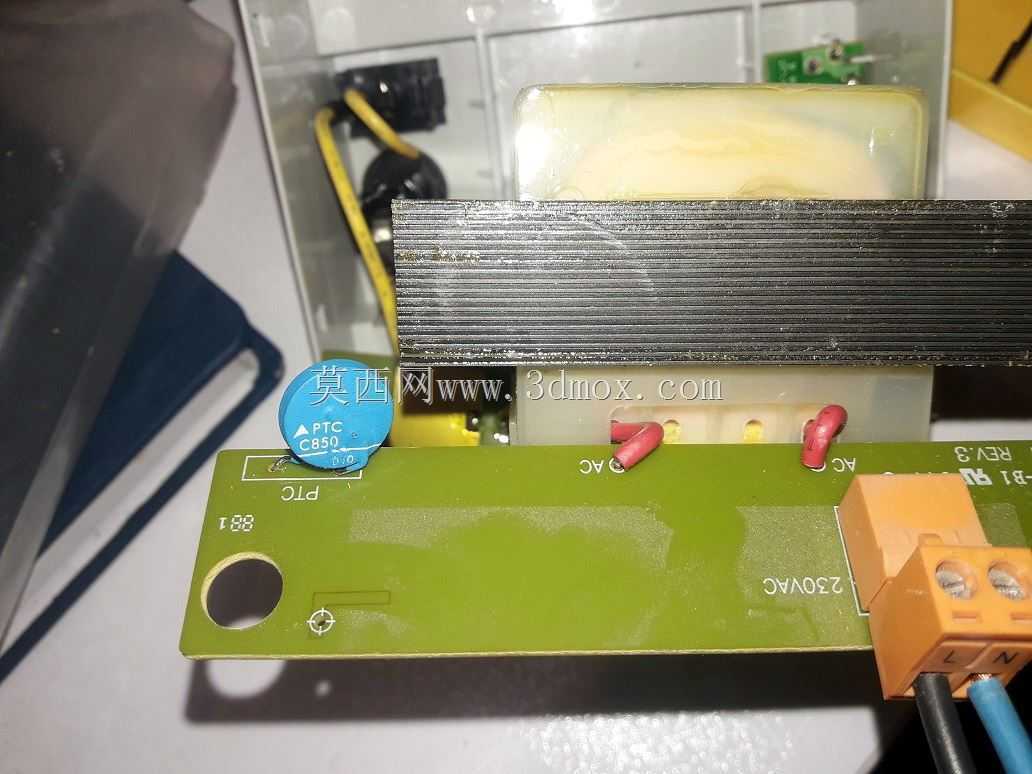

　　在结构细节处理上，外壳的拼接缝隙做了错位止口设计，既可以提升外壳整体的结构强度，也能防止柜内布线时掉落的金属碎屑、灰尘进入设备内部造成短路风险，底部的散热区域采用格栅式结构，在保证外壳防护等级的前提下，能让设备内部功率器件工作产生的热量自然散出，不需要额外加装散热风扇，避免风扇积灰、寿命不足导致的设备过热故障，适配工业现场长期连续运行的工况要求。接线端子的橙色配色和灰白色的主体外壳形成明显的视觉区分，运维人员在柜内复杂的布线环境中可以快速定位到电源的接线位置，减少错接线路的概率。
