可折叠收放式雨伞支撑骨架结构设计

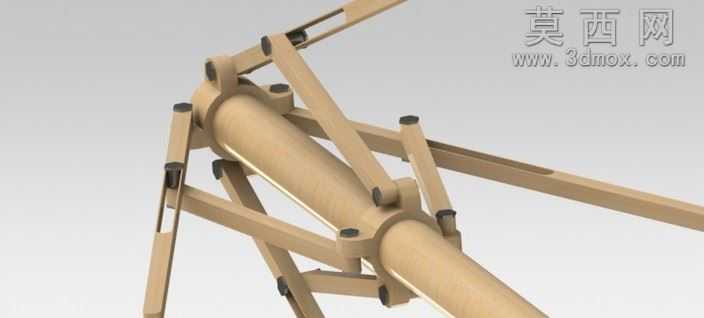

本作品为雨伞支撑骨架的三维结构设计，采用SolidWorks软件完成全参数化建模，完整还原了折叠雨伞的核心支撑传动结构。建模过程中首先以中心主支撑杆为基准轴，搭建整体装配的定位基准，主杆采用等截面圆柱结构设计，作为整个伞架的核心受力支撑部件，在主杆上部设置滑动连接套，作为伞骨收放动作的驱动核心部件。围绕滑动套与主杆顶端的固定铰接座，设计多组对称分布的连杆支撑结构，每一组伞骨单元都包含主支撑骨、斜向连杆、外端延伸骨三个核心构件，各构件之间通过铰接销轴实现转动连接，严格匹配真实伞具的开合运动轨迹，确保滑动套沿主杆上下滑动时，能够通过连杆传动带动所有伞骨同步完成展开与收拢动作，不存在运动干涉问题。建模过程中对每一处铰接位置都做了配合间隙的预留设计，还原真实生产中的装配公差要求，所有构件的壁厚、铰接孔位尺寸都参考常规伞具的量产规格进行设定，保证结构的合理性与可制造性。材质渲染阶段，为所有骨架构件赋予哑光浅米黄色硬质工程塑料材质，模拟常规伞具常用的玻纤增强塑料的质感，调整材质的粗糙度与反光参数，让渲染效果贴近真实产品的视觉表现，同时通过半透明的环境阴影设置，凸显各连杆之间的层级结构与空间位置关系。设计过程中重点考量了伞架展开后的受力均匀性，多组伞骨沿中心轴圆周等角度均匀分布，确保展开后能够为伞面提供平整稳定的支撑，收拢状态下所有伞骨能够顺直贴靠在主杆周围，最大限度缩小收纳体积。整体结构完全遵循连杆机构的运动原理，每一处铰接点的转动范围都做了限位设计，避免伞骨展开过度出现结构损坏，同时保证收拢过程顺畅无卡顿，完整复现了日常折叠雨伞的核心机械结构，可用于伞具结构原理演示、伞具创新设计的基础参考模型，也可作为机械结构教学中连杆传动机构的具象展示案例。
