自行车坐管用铝合金快拆锁紧夹环

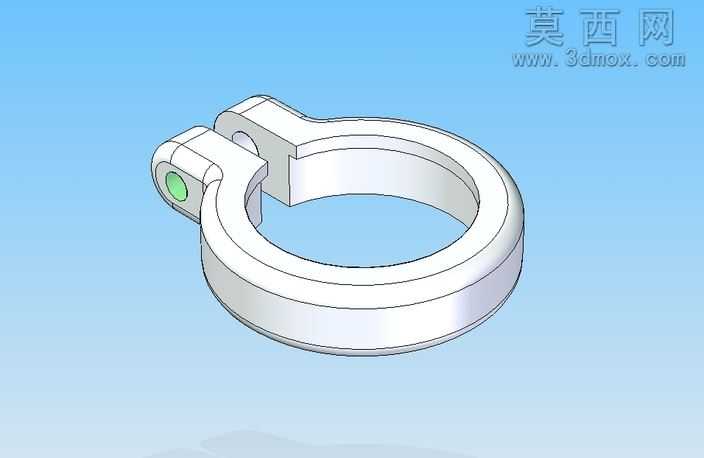

本作品为自行车坐管锁紧用铝合金席位夹三维模型，建模过程采用Solid Edge软件完成全参数化设计，整体结构围绕开口环式锁紧原理搭建，建模初始阶段先绘制夹环主体的环形截面草图，通过回转命令生成基础环体，再对环体单侧开口位置进行拉伸切除，预留出锁紧调节的形变间隙。夹环的铰接锁紧座部分采用多步拉伸与布尔运算完成结构构建，精准还原了销轴安装孔、锁紧凸轮容纳腔的位置与尺寸，同时对所有棱边做了符合机加工工艺的圆角过渡处理，避免应力集中的同时还原真实零件的加工特征。材质渲染阶段，主体部分赋予6061铝合金磨砂阳极氧化材质，还原铝合金零件哑光银白的金属质感，表面设置细微的磨砂纹理参数，模拟真实铝件喷砂后的表面触感；锁紧端的调节旋钮部分赋予亮面绿色工程塑料材质，与铝质主体形成清晰的视觉区分，销轴等内嵌紧固件赋予不锈钢金属材质，调整反射参数还原金属高光质感。结构设计上，该夹环采用单侧开口铰接搭配凸轮快拆的锁紧结构，环体内壁做了微小的防滑纹理设计，可增大与坐管外壁的摩擦力，避免骑行过程中坐管下滑；铰接位置的间隙参数经过合理设置，既保证快拆扳动时的开合顺畅度，又能在锁紧状态下提供足够的抱紧力，整体壁厚均匀，符合铝合金挤压或锻造加工的工艺要求，无倒扣等难以成型的结构。设计思路围绕轻量化与可靠性平衡展开，在保证夹环结构强度满足骑行锁紧需求的前提下，对非受力区域做了适度的减薄处理，降低零件整体重量，同时所有安装尺寸均参照通用自行车坐管的标准管径设计，具备实际生产的尺寸适配性，模型完成后通过干涉检查验证，所有活动部件无结构干涉，开合动作模拟顺畅，可直接用于产品设计验证、加工工艺编制或装配模拟使用。
