机加工固定用台虎钳钳体结构设计

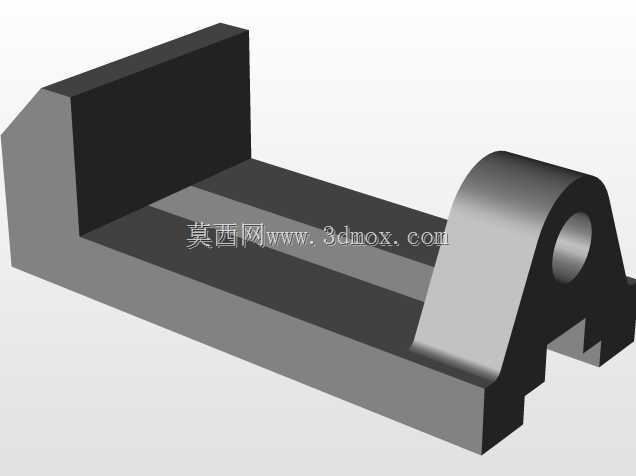

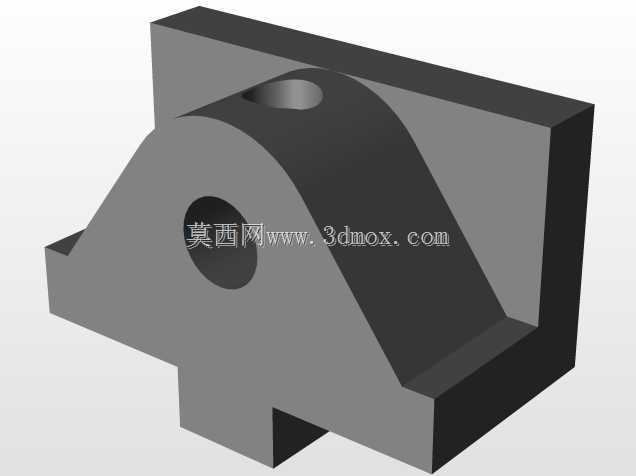

　　从结构设计逻辑来看，固定钳身的L型基座是整个部件的安装基准，后侧的竖直安装面预留了贯通的安装孔位，能够直接通过T型螺栓或者内六角螺钉固定在钳台台面或者机床工作台上，安装面的平面度在设计时预留了0.02mm的形位公差要求，保证安装后钳身不会出现倾斜，避免夹持工件时出现上下偏摆。钳身中部的梯形空腔是活动钳身的滑移轨道，轨道的两个导向面做了平行度公差约束，间隙控制在0.01-0.03mm之间，既保证活动钳身能够顺畅滑移，不会出现卡滞，又能避免间隙过大导致的夹持角度偏差。钳身上部的圆孔是丝杠的安装支撑位，孔位与滑移轨道的同轴度做了严格约束，保证丝杠转动时不会出现别劲的情况，传动效率能够保持在稳定区间，不会因为长期磨损出现传动空程增大的问题。在常规机械加工车间的工位布局里，台虎钳是每个钳台、机台旁不可或缺的基础装夹部件，不管是钳工的錾削、锉削、锯切工序，还是小型钻铣床的辅助工件固定，都需要依靠这类钳具提供稳定的夹持力，避免加工过程中工件位移导致的尺寸超差、刀具崩损问题。这次呈现的台虎钳结构，核心围绕固定钳身的主体结构做了一体化的刚性设计，没有采用分体拼接的钳身结构，从根源上减少了装配间隙带来的装夹晃动问题。

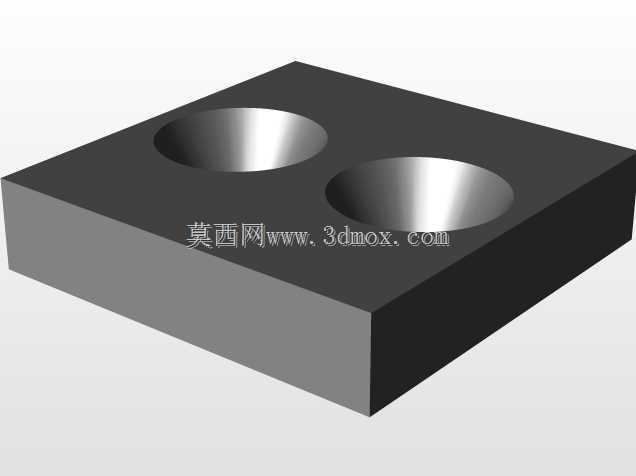

　　从实际使用场景出发，这类台虎钳的开口范围能够覆盖常规小型零件的装夹需求，钳身的整体高度经过优化，既不会因为过高导致装夹时力臂过长、刚性不足，也不会因为过低导致操作时手腕悬空、增加操作疲劳。夹持工作面做了防滑纹理的预留设计，实际生产时可以在这个位置加装淬硬的钳口板，通过沉头螺钉固定，钳口板磨损后可以快速更换，不需要整体更换钳身，降低后期维护成本。在受力结构设计上，钳身的受力薄弱位置做了加厚的加强筋过渡，从丝杠安装位一直延伸到后侧的安装基座，形成三角形的受力支撑结构，当夹持工件进行敲击、重载切削时，应力能够顺着加强筋均匀传递到整个安装基座，不会在拐角位置出现应力集中导致的钳身断裂问题。

　　安装边界方面，固定基座的底部平面做了网格状的减重槽设计，既能够减少铸件的材料用量，降低整体重量，又能够避免安装面因为平面度加工误差导致的安装不稳，减重槽的深度控制在5mm左右，不会影响基座的整体刚性。滑移轨道的端部做了倒角导向设计，装配活动钳身时能够快速对位，不需要反复调整就能装入轨道，提升装配效率。丝杠安装孔的两端预留了轴承安装位，可以加装铜套或者滚动轴承来降低丝杠转动的摩擦力，相比直接在铸铁孔位转动丝杠的结构，能够大幅提升使用寿命，减少长期使用后的磨损量。

　　在钳工实操场景中，这类台虎钳还可以配合不同的软钳口使用，加持表面精度要求高的有色金属零件、薄壁零件时，不会夹伤工件表面；加持不规则零件时，也可以通过加装特殊钳口来实现稳定装夹，不需要制作专用工装，大幅降低小批量零件的加工准备成本。从加工工艺性来看，整个钳身采用灰铸铁材质铸造，结构上没有出现过于复杂的倒扣结构，铸造时拔模斜度控制在1-3度之间，不需要复杂的砂芯就能完成铸造成型，后续的机加工工序只需要完成安装面、导向轨道、丝杠安装孔的铣削和镗削加工，工序集中，加工难度低，适合批量生产。钳身的所有外露棱边都做了R2-R3的圆角过渡，既避免铸造时出现应力集中导致的铸件裂纹，也能防止操作时锋利的棱边划伤操作人员，符合机械装备的安全设计要求。在日常维护场景中，这种一体化结构的钳身不容易积存切屑和切削液，清理时只需要用毛刷扫过轨道位置就能完成清洁，不会像分体结构那样有较多的缝隙残留杂物，导致活动钳身滑移卡滞。整体结构没有多余的装饰性设计，所有的结构特征都服务于装夹刚性、操作便利性和加工工艺性，完全围绕生产现场的实际使用需求做设计，没有冗余的功能结构，能够在长时间的重载使用下保持稳定的装夹精度。
