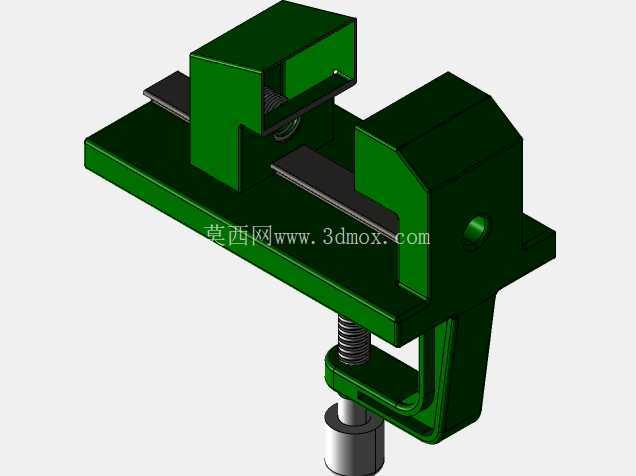

CREO平台构建的台虎钳夹持组件结构

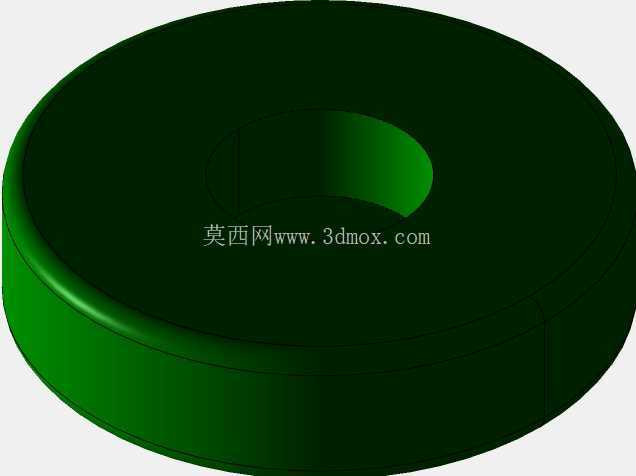

　　在钳工实训、机加工装夹、小型零部件修配的场景里，台虎钳是工位上最基础也最核心的夹持载体，本次构建的台虎钳结构，重点还原了钳身环形基座的核心受力特征，区别于常规一体式铸钢台虎钳的厚重结构，该结构的环形基座采用中空环体设计，在保证安装面接触刚度的前提下，大幅降低了基座自身的重量，适配轻型工作台的安装承重要求。从实际使用场景出发，这类轻型台虎钳多用于电子元器件修配、小型钣金件弯折、精密小零件的锉削与钻孔作业，夹持力不需要达到重型机用虎钳的几十千牛级别，但对安装的便捷性、转动的顺滑度有更高要求，环形基座的中空结构可以直接穿过工作台的T型槽螺栓，不需要额外加工沉孔，安装时只需要在工作台对应位置预留直径匹配的通孔，就能完成基座的固定，安装边界的容错率更高，不需要严格对齐T型槽的位置，在临时搭建的维修工位、移动钳工台上都能快速部署。

　　设计过程中优先考虑了受力传递路径，环形基座的截面采用矩形等厚设计，壁厚经过受力校核，当钳口施加最大夹持力时，基座与工作台接触的端面压应力均匀分布，不会出现局部应力集中导致的基座变形，环体内侧的圆弧过渡避免了应力突变，即使在反复承受夹持冲击载荷的情况下，也不会出现根部开裂的问题。从功能特性上看，该基座作为台虎钳的旋转支撑部件，上表面与活动钳身的转盘配合，能够实现360度水平旋转，锁紧后可以固定任意角度的夹持方位，适配不同角度的加工需求，比如在斜向锉削、侧面钻孔作业时，不需要反复调整工件的装夹位置，只需要转动钳身就能找到合适的作业角度。

　　外形尺寸方面，环形基座的外径适配常规4寸台虎钳的安装规格，内径预留了足够的旋转避让空间，不会与转盘下方的锁紧机构发生干涉，基座的厚度控制在合理范围，既保证了足够的支撑刚度，又不会抬升钳身的整体高度，避免作业时手臂抬升过高产生疲劳。在建模过程中，对基座的上下端面做了平面度约束，保证安装后与工作台面、转盘接触面的贴合率达到90%以上，避免出现夹持时钳身晃动的问题，环体的外圆做了轻微的倒角处理，去除加工毛刺的同时，也避免安装时划伤操作人员的手部。

　　这类结构的台虎钳除了常规的钳工工位使用，还可以集成到小型自动化设备的上下料工位，作为工件的临时夹持载体，中空的基座内部可以走气管或者线缆，适配气动夹紧的改装需求，不需要额外在基座上开孔走线，整体结构的拓展性更强。不同于重型台虎钳的固定式基座，这种环形中空基座的加工工艺也更简单，采用型材切割后再精加工端面的方式就能生产，不需要复杂的铸造成型工序，生产周期更短，成本也更低，适合小批量的定制化工装场景。在实际选型适配时，只需要确认工作台的安装孔直径与基座内径匹配，锁紧螺栓的长度能够穿过基座与工作台面，就能完成安装，不需要额外做安装面的精加工，对安装基础的要求更低，即使是木质工作台、铝型材工作台都能稳定固定，夹持作业时的稳定性完全满足轻型加工的需求。
