正弦波输送机金属传动连接头三维设计

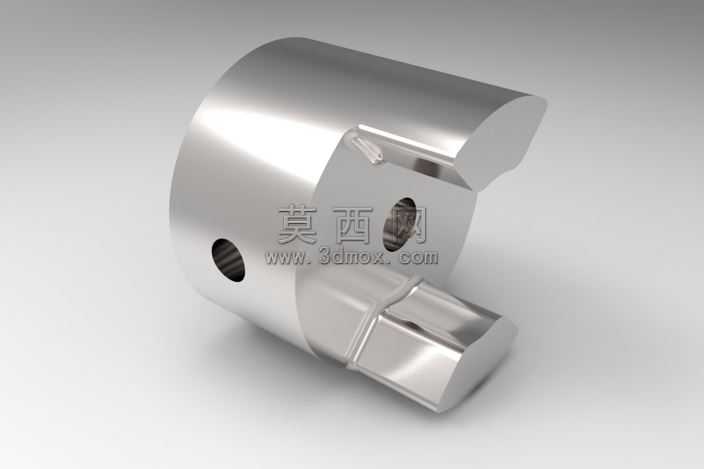

本作品为正弦波输送机配套的金属传动连接头三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模逻辑搭建，先以回转特征构建主体圆柱基体，再通过拉伸切除、倒角、异形轮廓裁剪等命令完成端部特殊卡口结构的塑造，同时精准定位两个径向安装孔的位置与孔径参数，确保各结构尺寸匹配正弦波输送机的装配公差要求。渲染阶段采用金属抛光不锈钢材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属机加工零件的亮面质感，通过三点布光方案突出零件的曲面过渡、棱角转折与孔位结构细节，让渲染效果贴近真实机加工成品的视觉表现。结构设计上，主体圆柱段作为连接承载基础，端部的异形卡口用于和正弦波输送机的传动拨杆配合，实现周期性正弦运动的动力传递，两个径向通孔用于穿设锁紧销钉，保障连接头与传动轴的周向固定，避免传动过程中出现打滑、松脱的问题，各结构的过渡位置均设置了合理的工艺倒角，既消除加工应力集中隐患，也符合实际金属切削加工的工艺要求。设计思路围绕正弦波输送机的平稳传动需求展开，在保证结构强度的前提下优化了卡口的受力角度，让动力传递过程中载荷分布更均匀，减少传动冲击与零件磨损，建模过程中同步校验了各结构的干涉情况，确保该连接头与周边配套装配部件不存在运动干涉，可直接用于正弦波输送机的虚拟装配验证、运动仿真分析以及后续的机加工生产参考，整体模型的几何特征完整，细节还原度高，能够清晰展现该传动连接头的全部设计细节与结构特点。
