工业物料输送特拉克线输送设备结构

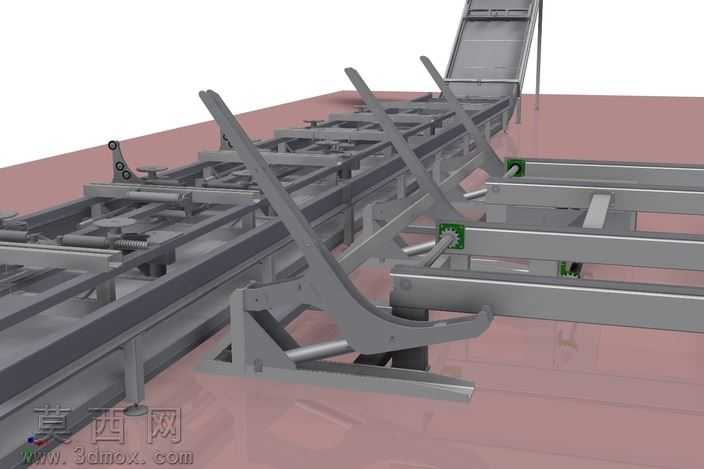

本模型为工业生产场景使用的特拉克线输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配逻辑，对每一处构件的尺寸配合、安装位置进行精准还原，确保各运动部件不存在干涉问题，整体装配关系符合实际工业设备的生产制造要求。模型主体采用多段平行长导轨作为基础承载结构，导轨选用标准工业型材截面建模，表面赋予磨砂金属材质，还原钢制型材的哑光金属质感，导轨底部设置多组可调支撑脚结构，支撑脚带有调节螺杆与接地底座，可模拟实际安装时的水平度调节功能，支撑脚与导轨之间通过焊接式连接座固定，连接座处做了倒角与焊缝细节建模，提升模型的真实感。沿输送方向等距布置多组翻转托架机构，每组托架采用弧形承托面设计，托架主体为厚钢板焊接结构建模，表面赋予碳钢喷涂材质，托架与底部转动轴刚性连接，转动轴两端通过带座轴承安装在导轨侧面的安装支架上，轴承座做了标准件细节还原，包含固定螺栓、注油孔等细节结构。转动轴端部配套齿轮传动结构，齿轮与底部的驱动齿条啮合，齿条与直线驱动气缸的活塞杆连接，气缸采用标准气缸模型建模，包含缸筒、活塞杆、端盖、进气接头等细节，缸筒赋予铝合金阳极氧化材质，活塞杆赋予镀铬亮面金属材质，通过气缸的直线往复运动可带动齿轮转动，从而实现托架的翻转动作，完成物料的抬升、转向或卸料动作。模型末端设置倾斜式爬坡输送段，爬坡段的机架与主输送线机架采用螺栓连接结构建模，爬坡段表面设置防滑挡板，可避免物料输送过程中出现滑落问题。建模过程中对所有标准件均采用通用机械标准件库调用后适配装配，非标准构件均采用草图拉伸、切除、倒角、焊接等特征完成建模，整体结构层级清晰，各部件可单独拆分编辑，方便后续进行工程图导出、运动仿真模拟或者结构优化调整。渲染阶段采用工业场景常用的浅灰色地面作为承载，搭配柔和的环境光与定向补光，突出金属构件的轮廓与材质质感，对运动部件的活动范围做了示意性的角度展示，清晰呈现设备的工作原理与动作逻辑，整体模型完整还原了特拉克输送线的核心结构与功能特点，可用于工业方案展示、设备原理教学、结构设计参考等场景。
