汽车配套螺旋输送设备三维结构设计

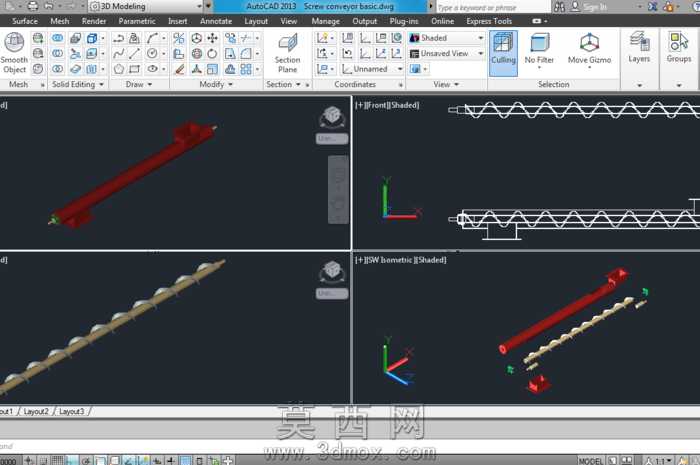

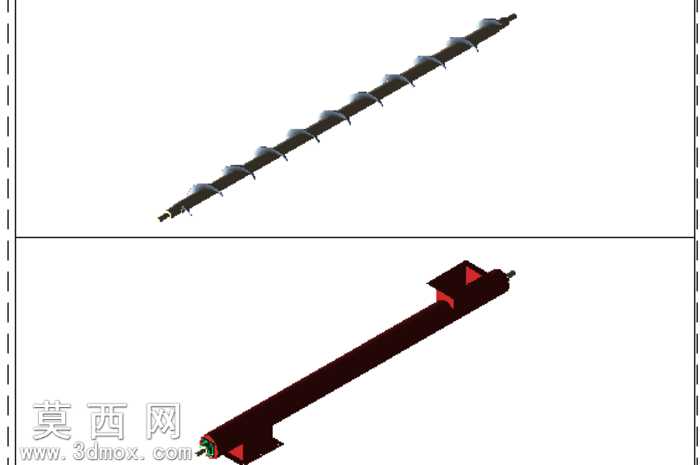

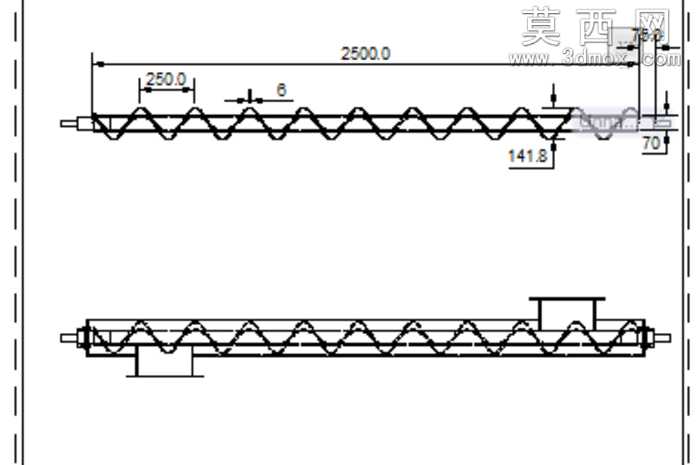

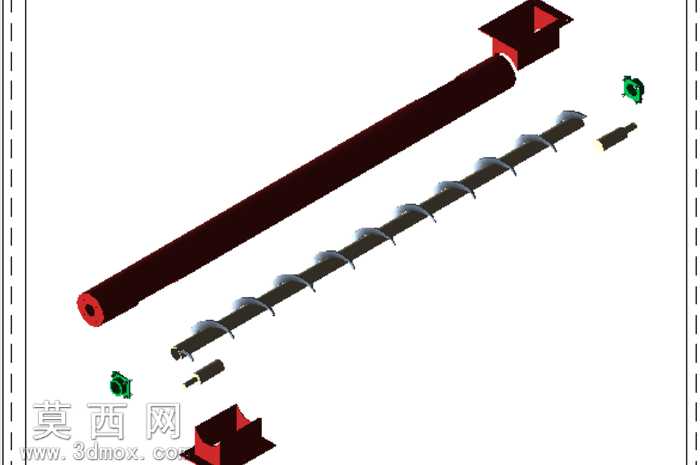

本螺旋输送机三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循输送设备的通用设计规范，对核心工作部件与配套壳体结构进行了等比例还原。模型核心为连续螺旋叶片焊接成型的输送轴结构，叶片采用等螺距实体结构设计，建模时通过螺旋线扫描生成连续叶片曲面，再对叶片边缘做圆角过渡处理，避免应力集中问题，输送轴两端预留标准轴段结构，可匹配对应轴承与驱动连接位，保证传动结构的装配合理性。外部输送槽采用U型截面长壳体结构，建模时通过拉伸抽壳生成主体槽体，槽体端部设置端板密封结构，顶部预留进料开口、端部下方设置出料口结构，进料口处做扩口导料设计，可引导物料顺利进入输送腔，槽体外部设置加强筋结构提升壳体刚性，避免长距离输送过程中槽体出现形变问题。渲染阶段对不同部件做了材质区分，螺旋轴与叶片采用金属哑光钢材材质，还原钢制输送部件的真实质感，槽体外壁做深色防锈漆面材质处理，进料口位置做醒目的红色漆面标识，清晰区分功能区域，各部件装配间隙控制在合理公差范围内，可直观展示设备的装配关系与工作状态。设计思路围绕汽车生产环节的散料输送需求展开，整体结构紧凑无冗余设计，螺旋叶片的直径、螺距参数均匹配小颗粒散料的输送特性，可实现水平方向的连续物料输送，模型完整还原了设备的所有结构细节，可用于设备结构展示、装配教学、方案演示等场景，能够直观呈现螺旋输送机的工作原理与结构组成，为相关设备的设计优化、教学讲解提供直观的三维参考。
