DIY小型立式砂带磨削加工装置结构

　　这款小型立式砂带磨削装置，核心面向小型加工工坊、刀具DIY爱好者、五金维修场景的轻量磨削需求，区别于工业级大型砂带机的厚重设计，整体采用台式安装结构，底座为整块平板式安装基准，可直接通过螺栓固定在工作台面，也可搭配减震垫放置于常规木质或金属工作台使用，安装边界占用面积极小，适合空间有限的个人工作室、家庭加工角使用。

　　从功能定位来看，该装置可覆盖多种磨削作业场景：既可以完成各类手工刀具的开刃、修磨、抛光作业，也能对小型金属零件的飞边、毛刺进行去除，还可针对小型五金件的平面、弧面进行粗磨到半精磨的加工，适配不同目数砂带后，可完成从大余量磨削到精细抛光的不同工序切换，无需额外购置多台专用磨削设备。

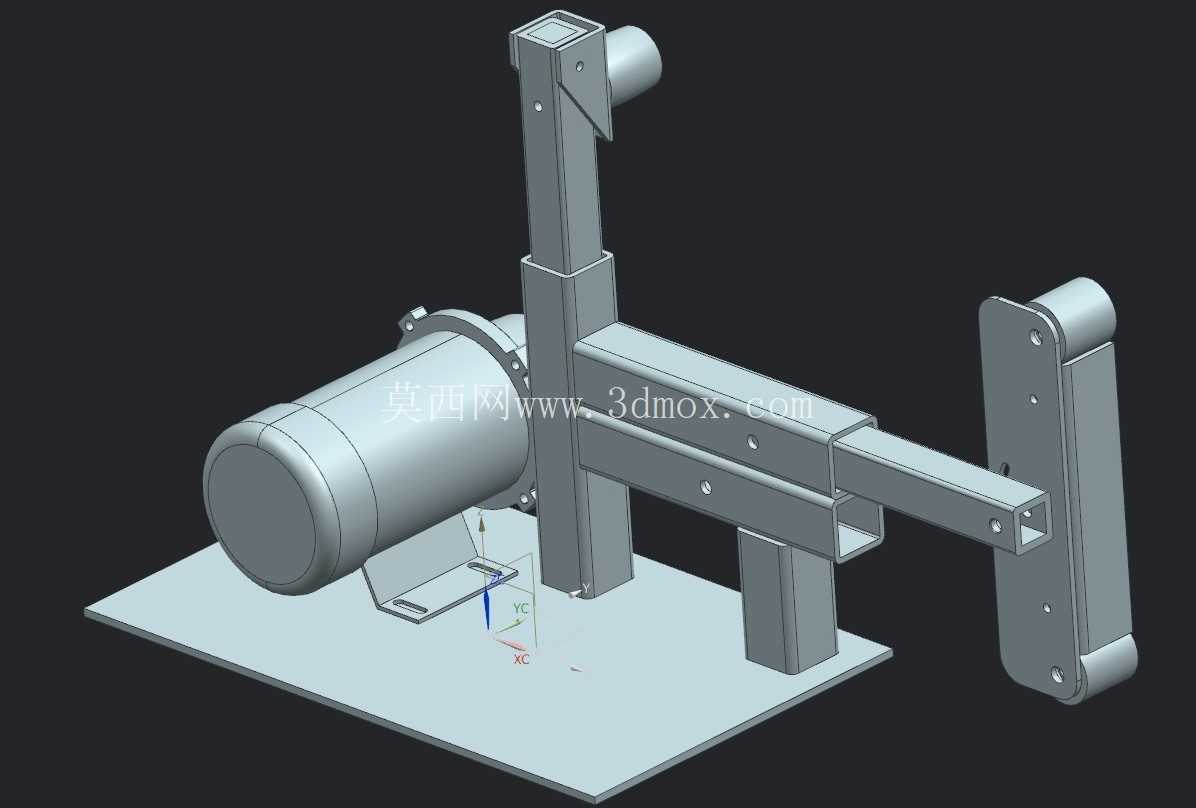

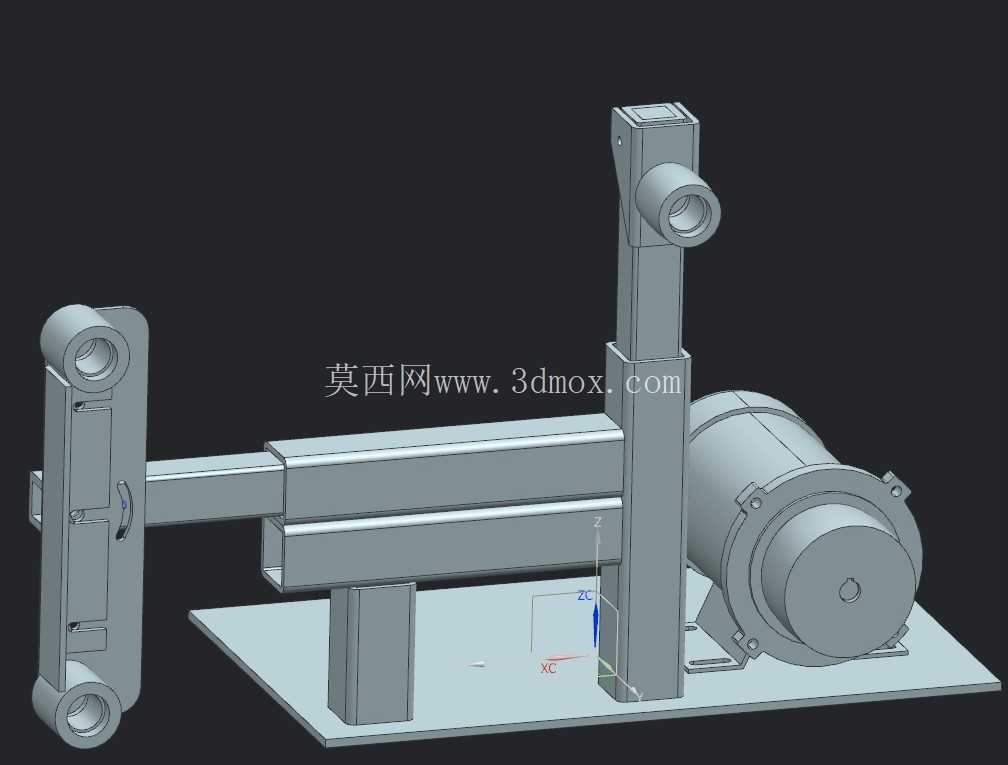

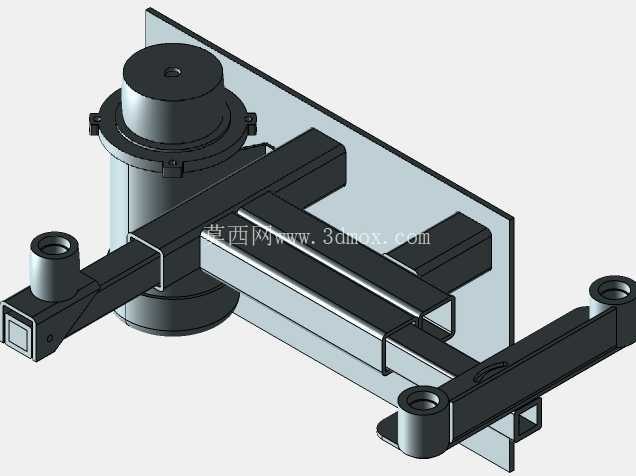

　　结构设计上，装置采用卧式驱动电机搭配立式调节立柱的布局，驱动单元直接固定在底座平板上，电机输出轴直接连接主动砂带轮，省去了中间传动环节，既减少了传动损耗，也降低了整体结构的复杂程度，减少故障点。张紧与调节机构集成在横向伸出的悬臂结构上，从动轮安装在悬臂末端，悬臂可沿立式立柱进行上下高度调节，同时可绕立柱进行一定角度的偏转，以此适配不同长度的砂带安装，也可调整磨削接触角度，满足不同工件的磨削姿态需求。立式立柱与底座之间采用加强筋结构加固，避免磨削作业时产生的振动导致立柱偏移，保证磨削过程的稳定性。

　　接触轮与托板的设计兼顾了不同作业需求：装置配备的平面托板可在磨削平面工件时提供稳定的支撑，避免手部直接接触高速运转砂带的风险，托板可根据磨削需求调整与砂带的间隙，适配不同厚度的工件加工。悬臂末端的从动轮采用圆弧过渡结构，可完成弧面、曲面工件的仿形磨削，针对刀具的弧形刃口、小型零件的异形面修磨有较好的适配性。

　　安装边界方面，整体装置的底座为矩形平板结构，横向与纵向的安装尺寸均控制在小型工作台可容纳的范围内，立式立柱的高度经过优化，既保证了砂带的有效磨削行程，也不会因为过高导致作业时重心不稳，整机重心集中在底座中部，即使进行大压力磨削作业也不会出现倾翻风险。所有结构件均采用常见的金属型材与板材加工而成，零部件的加工精度要求不高，普通的铣削、钻孔工序即可完成所有零件的加工，个人制作者可利用常规的机加工设备完成整套装置的制作，无需特殊定制零件。

　　从实际使用的角度出发，该结构的砂带更换流程十分便捷，只需松开悬臂的张紧调节机构，即可快速取下旧砂带，套入新砂带后重新张紧即可完成更换，整个过程无需拆卸额外的防护或结构零件，适合频繁更换不同目数砂带的作业场景。驱动电机的安装位置经过配重优化，运转时的振动被底座平板充分吸收，作业时的噪音控制优于普通手持角磨机改装的磨削装置，长时间作业的疲劳度更低。磨削作业时产生的废屑可直接沿底座平面滑落，不会在结构缝隙中堆积，日常清理维护十分简便，只需定期检查张紧机构的锁紧状态、转动部位的润滑情况即可保证长期稳定使用。

　　针对刀具修磨的特殊需求，该结构的悬臂角度调节功能可实现不同磨削角度的固定，在修磨刨刀、车刀、木工凿子等需要固定刃口角的刀具时，可将悬臂调整至对应角度后锁紧，配合托板的定位，可稳定磨出一致的刃口角，避免手持磨削时角度不稳导致的刃口质量参差不齐问题。同时装置的横向悬臂伸出长度经过设计，磨削作业时手部有充足的操作空间，不会与立柱或电机部分产生干涉，小型工件可直接手持靠近砂带完成磨削，大型工件也可借助工作台面的支撑完成局部磨削作业。
