车床尾座组件结构设计

项目分类:机床 发布时间:2025-01-05 ID:877076
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计
  • 车床尾座组件结构设计

  作为车床核心配套功能部件,尾座组件的设计合理性直接影响长轴类、盘套类工件的装夹刚性与加工精度,在普通卧式车床、数控车床的外圆车削、钻孔、铰孔、攻丝等工序中承担着不可替代的作用。日常加工场景中,当工件长度超过卡盘单端夹持的悬伸安全比例时,尾座顶尖可从工件另一端提供轴向支撑,抵消切削过程中工件受径向切削力产生的挠曲变形,避免加工振纹、让刀甚至工件飞出的安全隐患;针对轴类零件端面的孔加工工序,尾座套筒可换装钻头、铰刀等刀具,通过手动进给完成同轴孔系加工,无需额外配置专用刀座。

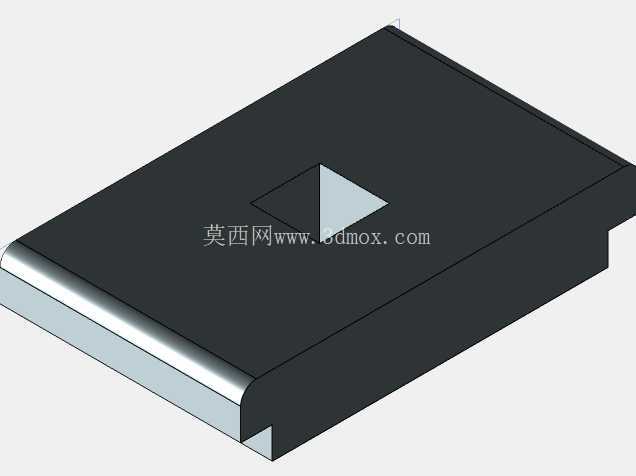

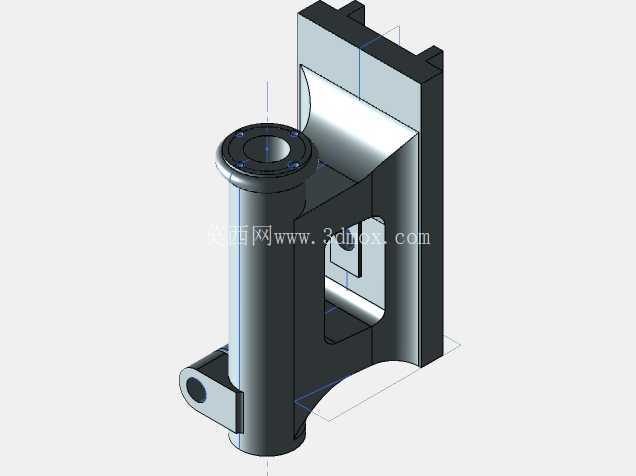

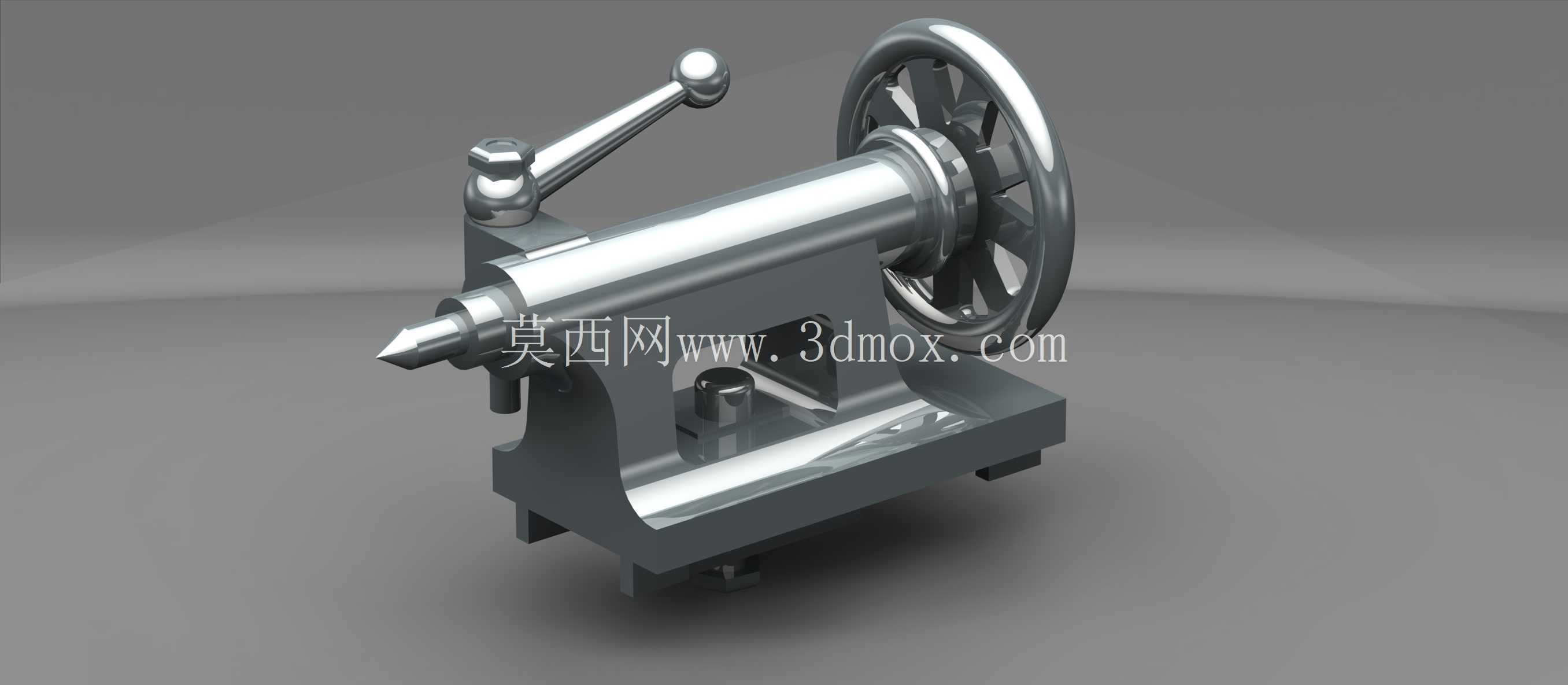

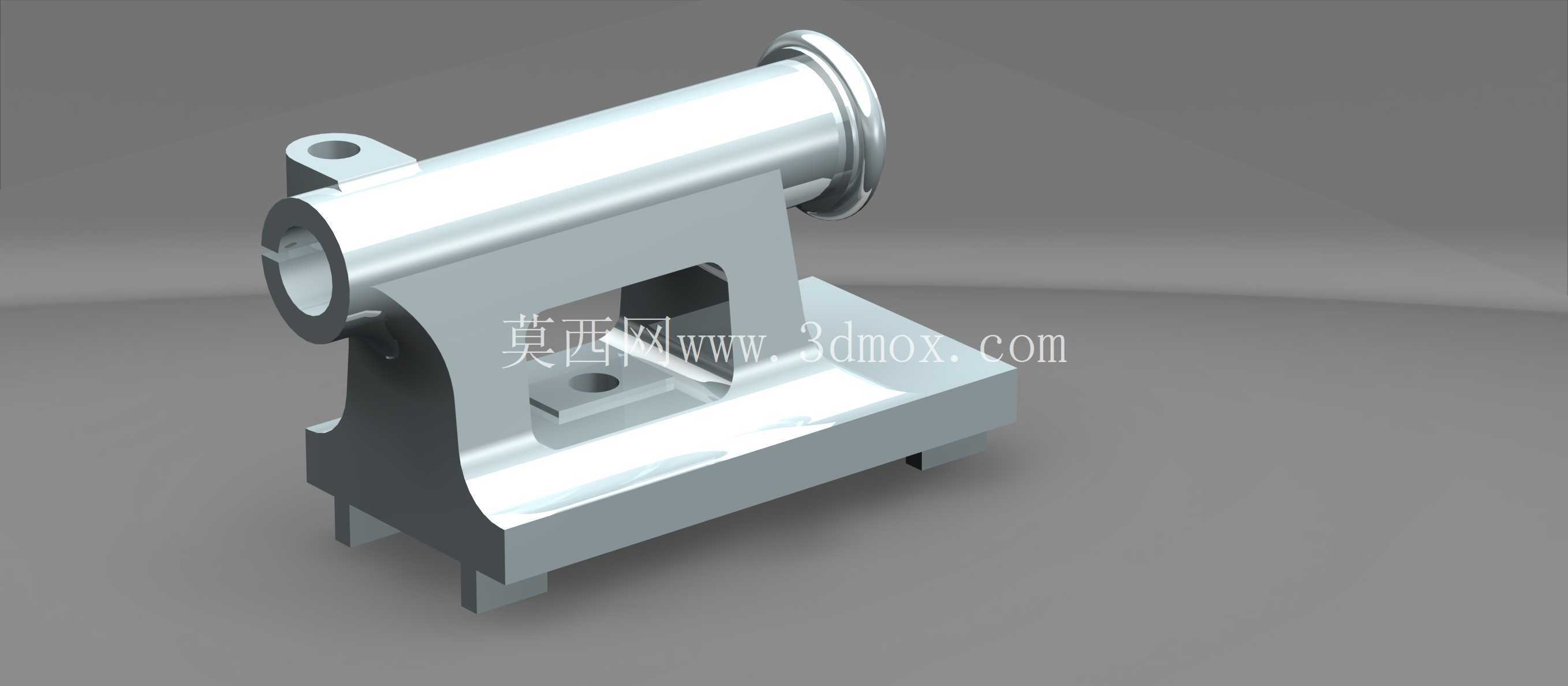

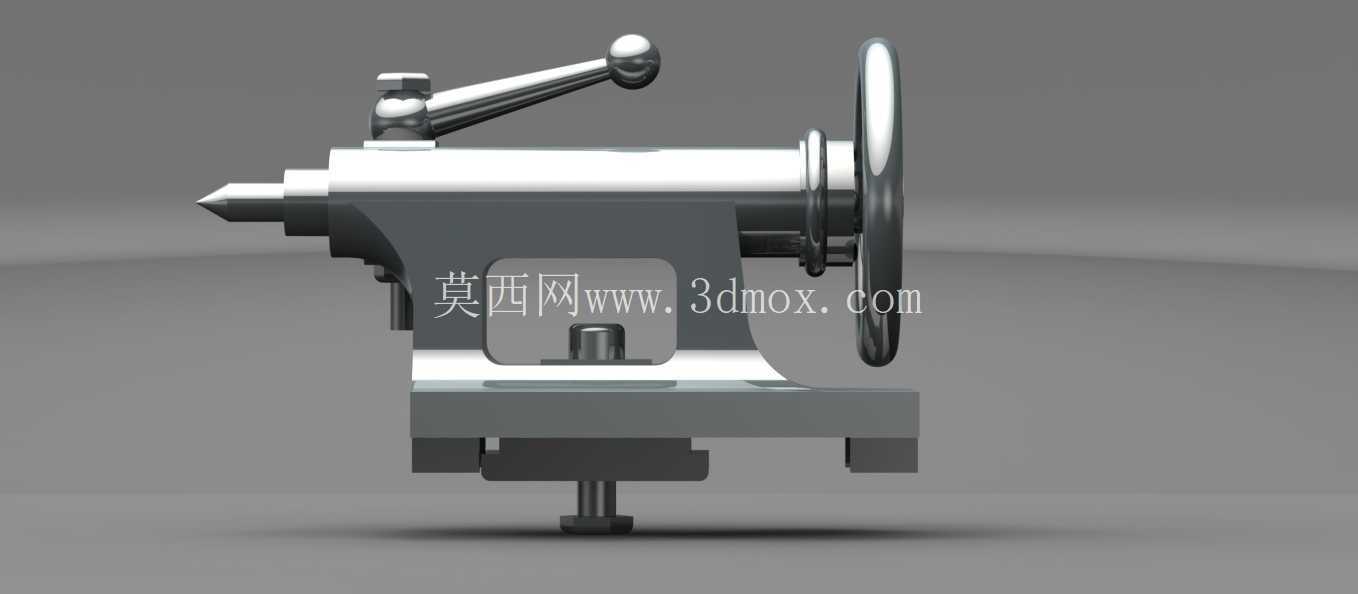

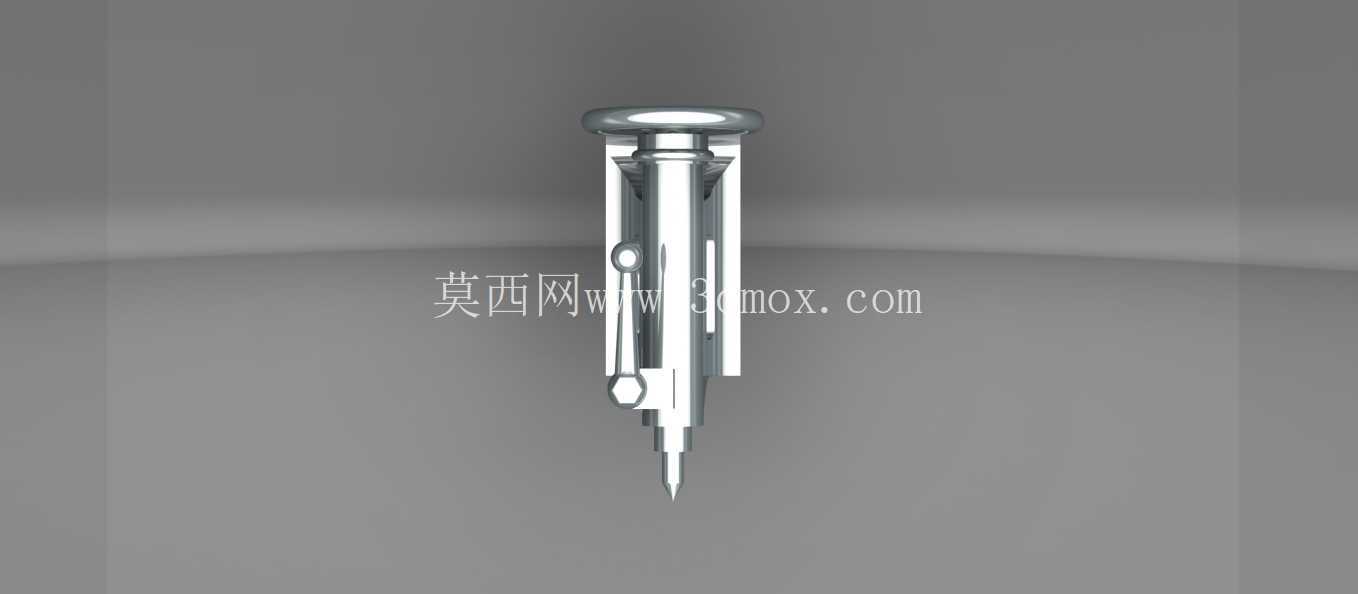

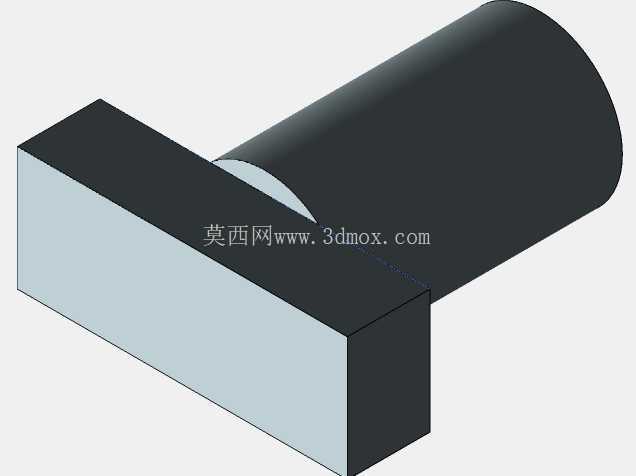

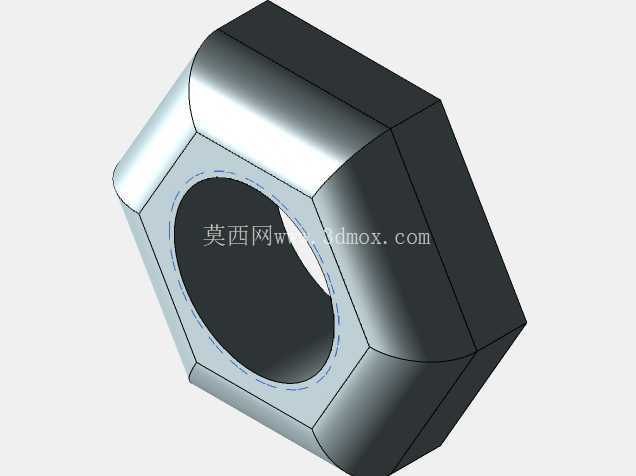

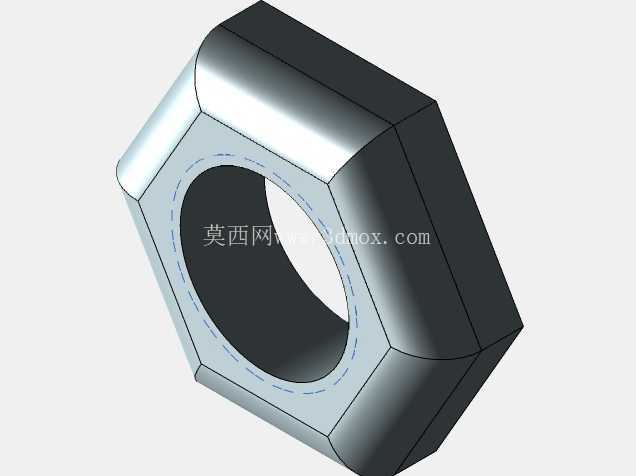

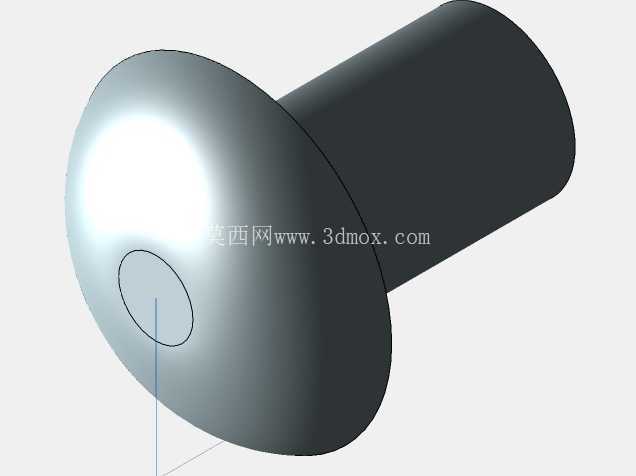

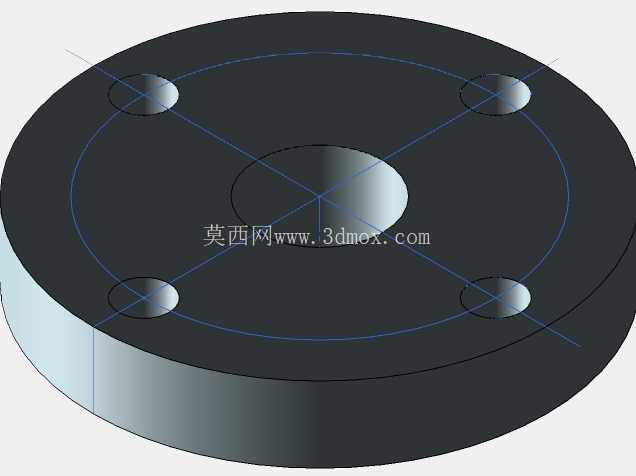

  从结构功能拆分来看,这套尾座组件主要由底座、尾座体、套筒、顶尖、手轮进给机构、锁紧手柄几部分构成。底座部分设置有与车床床身导轨匹配的安装导向面,可沿床身轴向滑动调整位置,适配不同长度规格的工件装夹需求,底座上的锁紧结构可在位置调整完成后将尾座整体固定在床身导轨上,避免加工过程中出现轴向窜动。尾座体作为核心承载基体,内部加工有与套筒配合的精密导向孔,套筒与导向孔采用H7/h6间隙配合,保证套筒轴向进给时的同轴度,避免进给卡滞或顶尖偏移。套筒内部为莫氏锥孔,可直接安装标准莫氏顶尖,也可根据加工需求换装钻夹头、丝锥夹头等工装附件,锥孔配合的自锁特性可保证刀具或顶尖在承受轴向切削力时不会松脱,拆卸时仅需通过手轮反向进给带动套筒退至极限位置,即可通过内部顶出机构将锥柄附件推出。

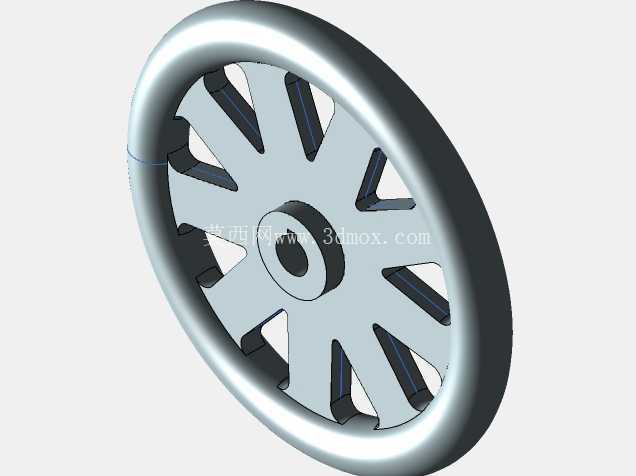

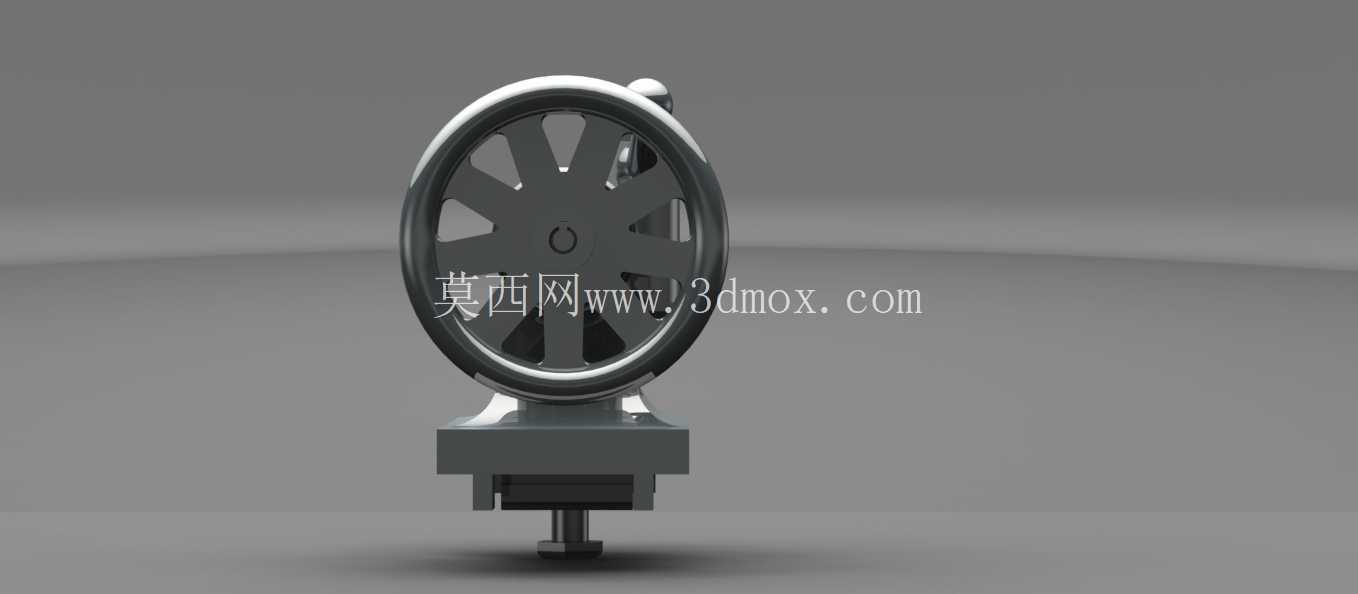

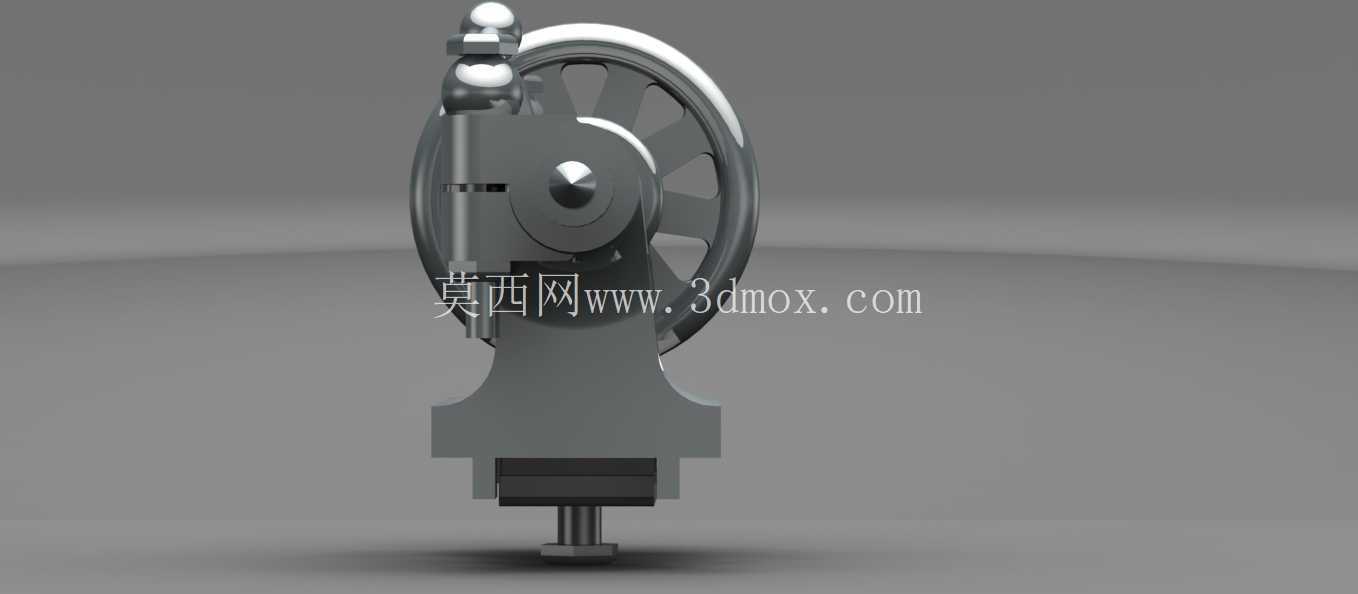

  手轮进给机构采用梯形螺纹传动,梯形螺纹的自锁特性可保证进给到位后套筒不会在轴向力作用下自行回缩,手轮上的手柄可在快速调整时摇动大行程进给,精调时可通过手轮轮缘小幅转动实现微米级进给量控制,满足精加工时的顶尖顶紧力调整需求。锁紧手柄采用偏心轮锁紧结构,扳动手柄时偏心块可直接压紧套筒外圆,在套筒进给到位后锁定其轴向位置,避免重切削时套筒出现位移,相比螺纹锁紧结构操作更便捷,锁紧力更均匀,不会压伤套筒外圆表面。

  设计过程中首先需要匹配对应车床的床身导轨跨距,确定底座的导向面宽度与安装基准,保证尾座安装后顶尖中心与主轴中心的同轴度误差控制在0.02mm以内,若中心高存在偏差会导致加工出的轴类零件出现锥度误差。套筒的行程设计需要兼顾常规加工的进给需求与尾座体的结构紧凑性,普通中小型车床尾座套筒行程通常设置在100-150mm区间,行程过短无法满足深孔加工的进给需求,行程过长则会导致套筒悬伸量过大降低刚性。顶尖的锥度规格需要匹配行业通用标准,保证附件的互换性,降低用户后续使用的工装成本。锁紧机构的压紧力需要经过计算,既要保证重切削时套筒不发生位移,又要避免压紧力过大导致套筒变形影响进给顺畅度。

  安装边界方面,底座的导轨安装面需要设置刮研余量,现场安装时可通过刮研调整尾座中心高,补偿床身导轨的磨损量;尾座整体的轴向长度需要预留足够的床身安装空间,保证在加工最大长度工件时尾座不会与床身端部的进给箱产生干涉;手轮的回转半径需要考虑操作空间,避免操作时与床身护罩、刀架部件发生碰撞。日常使用中需要定期向套筒导向孔、进给螺纹副加注润滑油,避免磨损导致配合间隙增大,影响加工精度;锁紧机构的偏心接触面需要定期清理切屑与油污,保证锁紧可靠性。这套尾座结构采用经典的成熟机械结构,没有冗余的复杂设计,所有零部件均采用常规机加工工艺即可完成生产,制造成本低,维护便捷,刚性与精度保持性可满足常规金属切削加工的使用需求,针对不同规格的车床仅需调整中心高、套筒行程、底座安装尺寸即可快速衍生适配,通用性较强。
