JOHNSON系列齿轮电机L型安装固定夹具

　　在小型传动机构、桌面级自动化设备、智能小车传动模组以及小型机电产品的装配场景中，齿轮电机的安装固定精度直接决定了整套传动系统的运行稳定性与噪音水平，这款适配JOHNSON及MINI-JOHNSON系列齿轮电机的L型夹具，正是针对这类小规格减速电机的侧装需求开发的专用固定结构。从实际应用场景来看，这类小功率齿轮电机常被用于小型输送线的驱动端、智能巡检机器人的行走轮驱动、DIY机电作品的动力输出、小型阀门的电动执行端等场景，很多安装场景受设备内部空间限制，无法采用电机端面法兰直装的方式，需要通过L型转接支架将电机固定在设备的侧板或安装基板上，同时保证电机输出轴的轴线与安装基准面保持严格的位置精度，避免出现轴系偏载导致的齿轮磨损加剧、输出轴油封漏油、运行异响等问题。

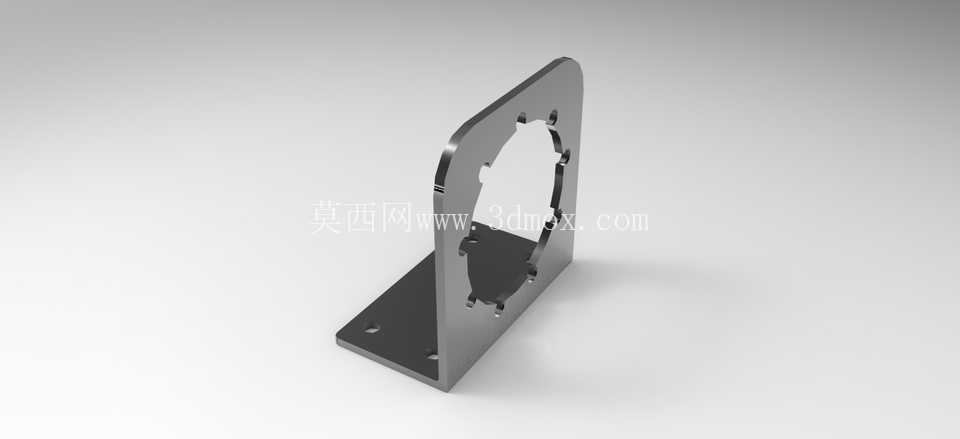

　　这款夹具采用L型折弯结构，两个互相垂直的安装面分别承担电机固定与基座连接的功能，垂直面上的异形开孔完全匹配对应型号齿轮电机的前端法兰轮廓，开孔边缘设置的多个卡位凸台刚好卡入电机法兰的定位缺口，安装时无需额外调整周向位置，就能保证电机法兰与安装面完全贴合，避免电机运行时出现周向转动的松动问题。垂直面的边缘做了倒角处理，既可以去除钣金加工后的锐边毛刺，避免装配时划伤操作人员，也能在电机装入时起到导向作用，降低装配对位的难度。水平安装面上设置了两个对称的沉头安装孔，孔位的位置公差经过严格控制，装配时可以通过内六角螺丝将整个夹具固定在设备的安装基板上，沉头结构可以保证螺丝头部完全沉入安装面以下，不会出现突出的结构干涉周边其他零部件的布置。从设计思路来看，这款夹具在结构强度与轻量化之间做了平衡，整体采用钣金冲压折弯工艺成型，材料厚度经过受力校核，既可以承受电机额定扭矩输出时的反作用力，不会出现安装面变形导致的电机位置偏移，也不会因为材料过厚造成不必要的重量增加与成本浪费。垂直安装面与水平安装面的折弯角度严格控制在90度，角度公差控制在机械装配常用的±0.1度范围内，保证电机安装完成后，输出轴的轴线与水平安装面保持平行，避免出现皮带传动时的皮带偏磨、齿轮传动时的齿面接触不良等问题。

　　在安装边界方面，夹具的整体外轮廓尺寸完全适配对应型号齿轮电机的法兰尺寸，垂直面的高度刚好覆盖电机法兰的安装区域，不会突出过多占用设备内部的宝贵空间，水平安装面的长度经过优化，两个安装孔的孔距既保证了固定的稳定性，也不会因为孔距过大导致安装时需要在基板上开设过大范围的固定孔位。实际装配过程中，操作人员只需要先将电机卡入垂直面的异形开孔内，通过电机自带的法兰螺丝将电机与夹具垂直面锁紧，再将整个组件通过水平面上的沉头孔固定在设备的预设安装位即可，整个装配过程不需要额外制作转接工装，也不需要反复调整电机的位置精度，能够有效提升小型机电产品的装配效率。

　　对于结构设计从业者来说，这类专用夹具的设计核心在于精准匹配被固定件的轮廓尺寸与安装基准，同时兼顾装配工艺性与空间利用率，很多新手设计师在做这类电机安装支架时，往往会忽略法兰卡位的设计，仅通过平面开孔加螺丝固定，长期运行后容易因为电机震动出现螺丝松动、电机移位的问题，而这款夹具上的卡位凸台结构，可以将电机的反扭矩分散到整个接触面上，大幅降低固定螺丝的受力，提升长期运行的可靠性。另外，夹具的所有折弯边缘都做了去毛刺处理，安装面的平面度经过校平处理，保证装配后两个结合面完全贴合，不会出现间隙导致的电机震动放大问题。在不同的应用场景中，这款夹具也可以根据实际安装需求调整水平安装面的孔位位置，适配不同的安装基板孔距，不过标准版本的孔位已经经过多场景验证，能够满足绝大多数小型齿轮电机的侧装需求。
