汽车液压制动踏板操纵机构结构设计

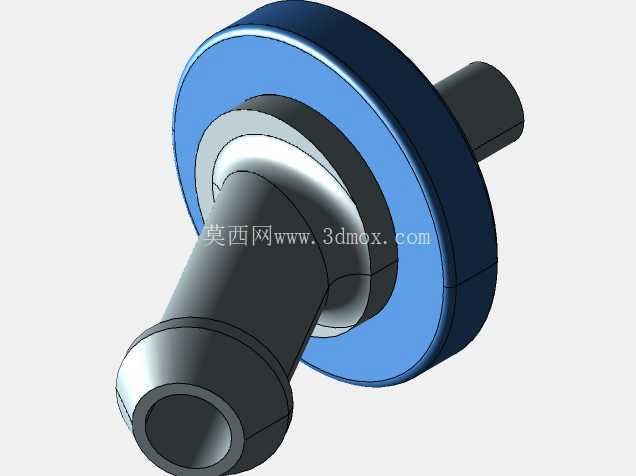

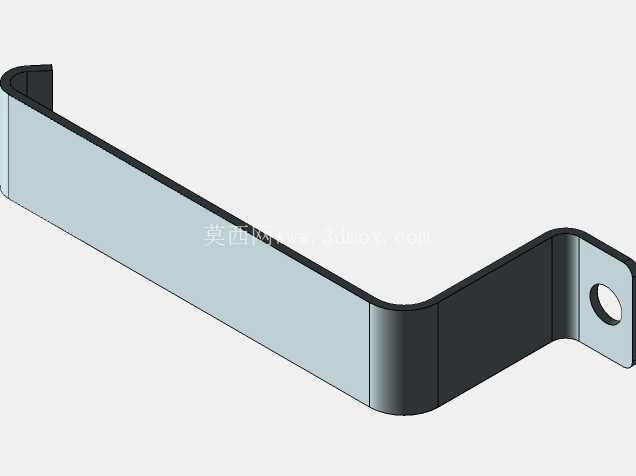

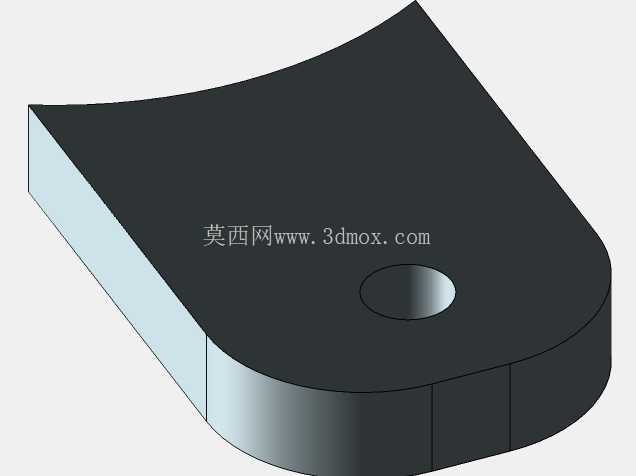

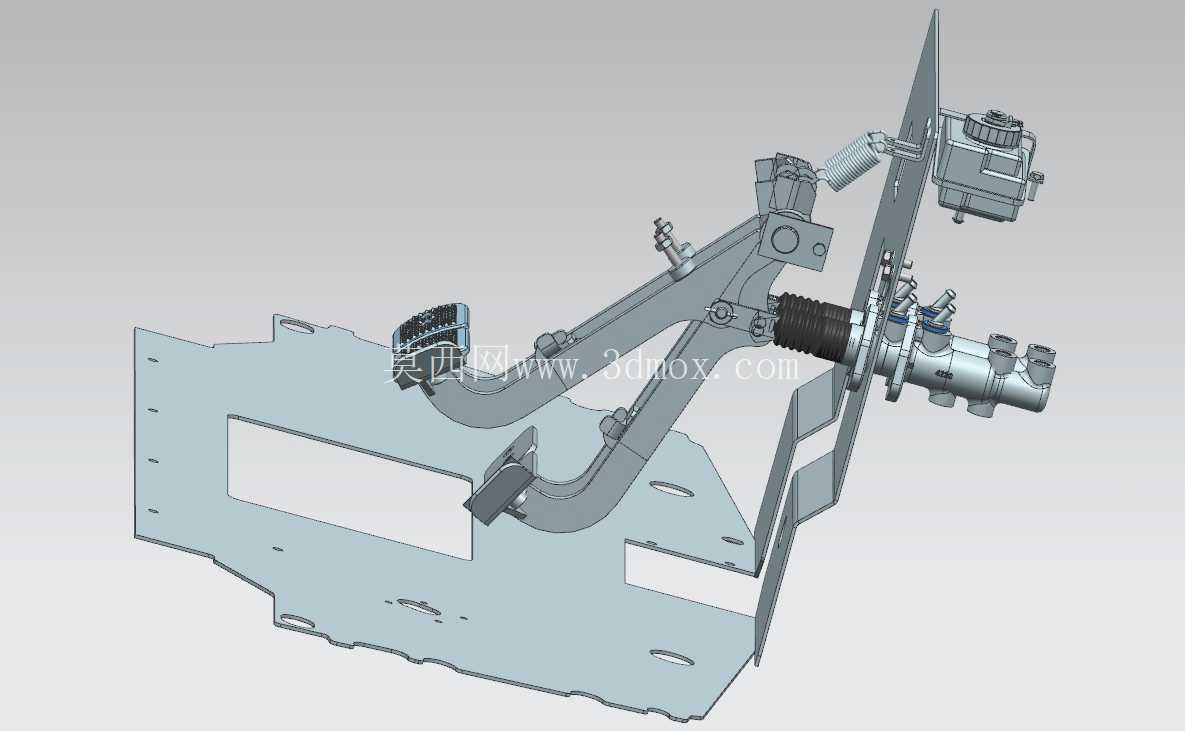

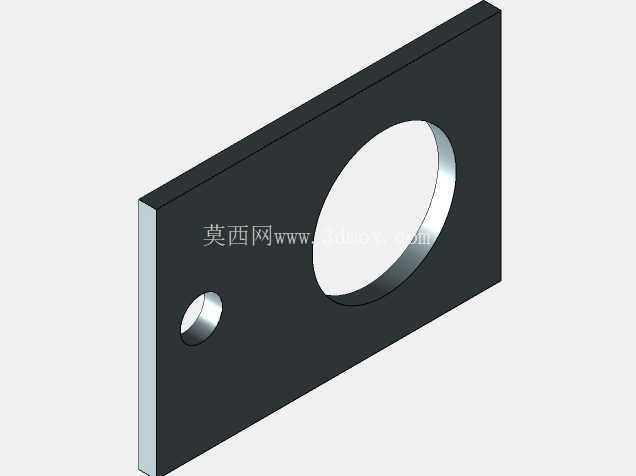

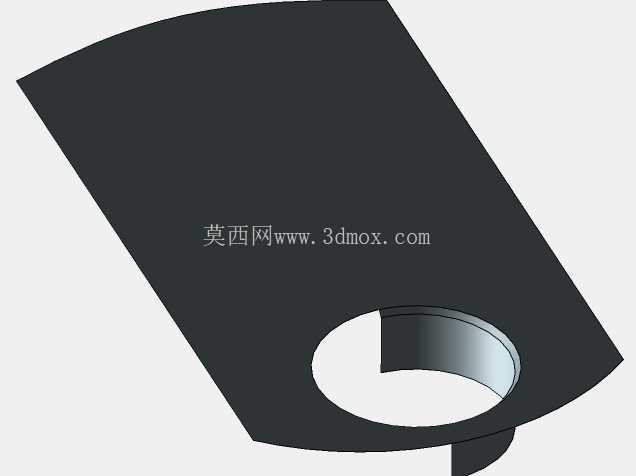

　　这套制动踏板操纵机构，主要适配乘用车辆的液压制动系统布置需求，安装位置位于驾驶舱前围板与地板钣金的交界区域，是驾驶员直接操作的制动输入部件，承担着将驾驶员脚部踩踏力传递至液压制动主缸、建立制动管路压力的核心作用。从结构布局来看，整套机构采用立式安装的支架作为承载基体，支架采用多弯折钣金冲压成型，预留了与车身前围钣金、地板加强梁匹配的安装孔位，安装边界充分考虑了驾驶舱内的空间避让需求，既不会与转向管柱、加速踏板组件产生运动干涉，也能为踏板臂的摆动预留足够的行程空间，同时支架上集成了主缸安装座、踏板轴支撑座、回位弹簧挂点等功能结构，减少了额外的连接零件数量，提升了整体装配效率。

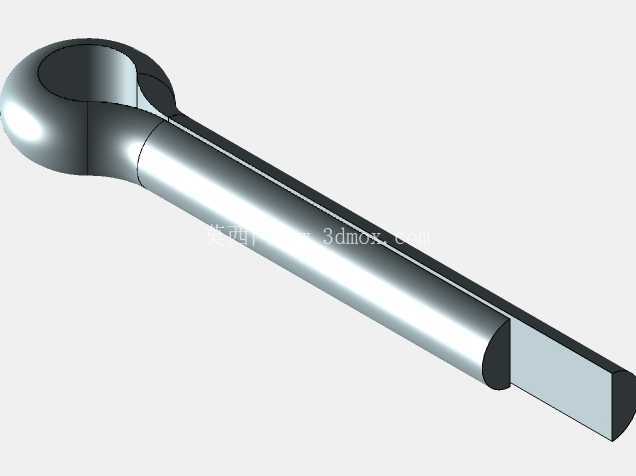

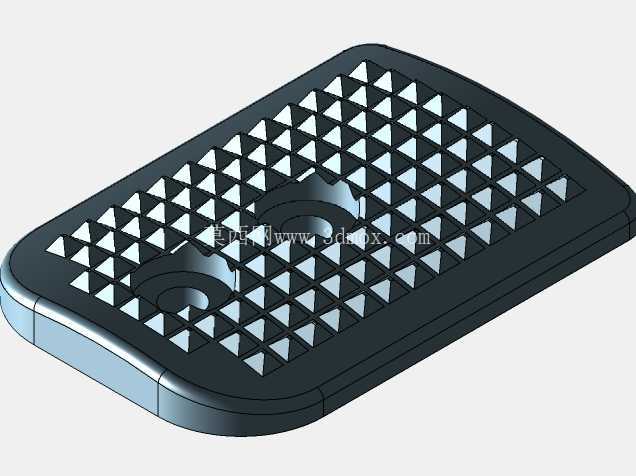

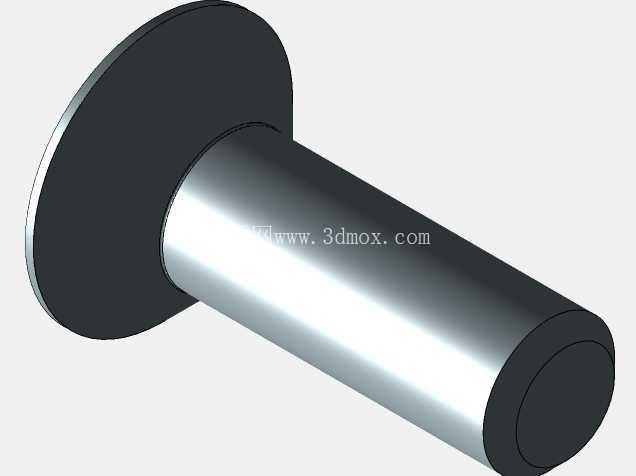

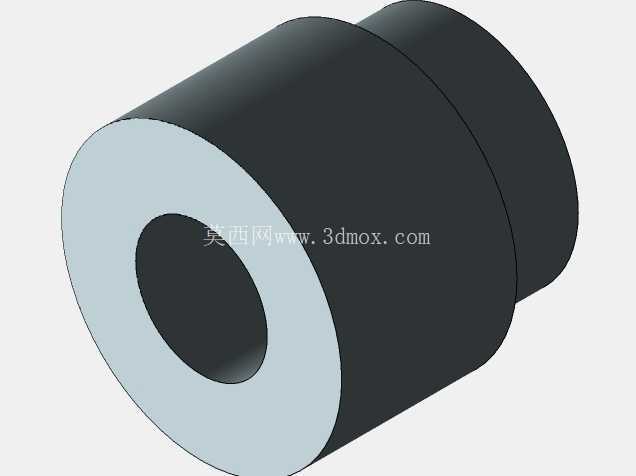

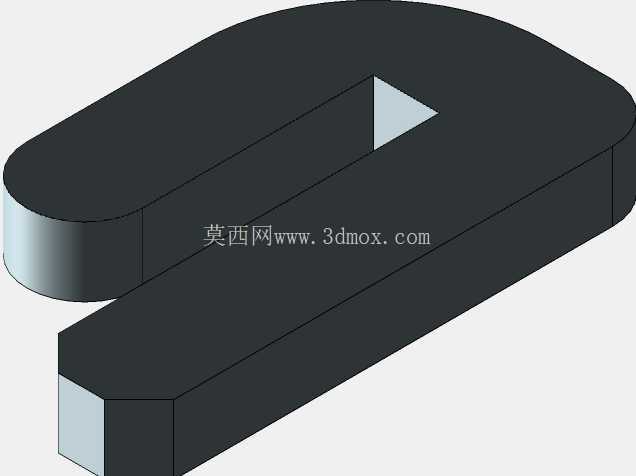

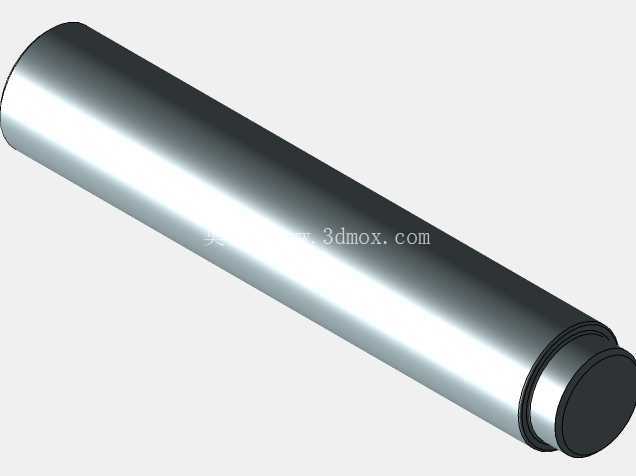

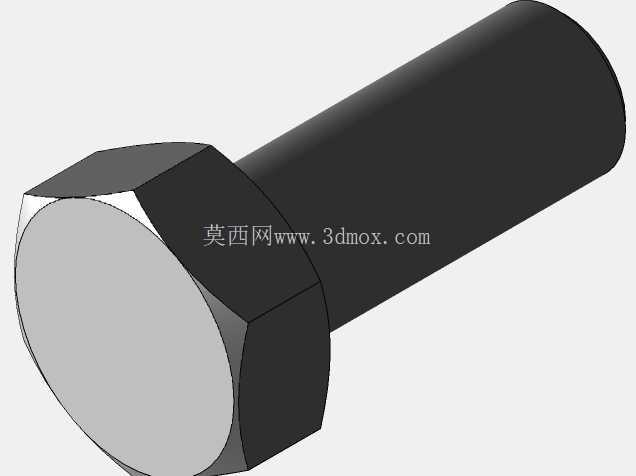

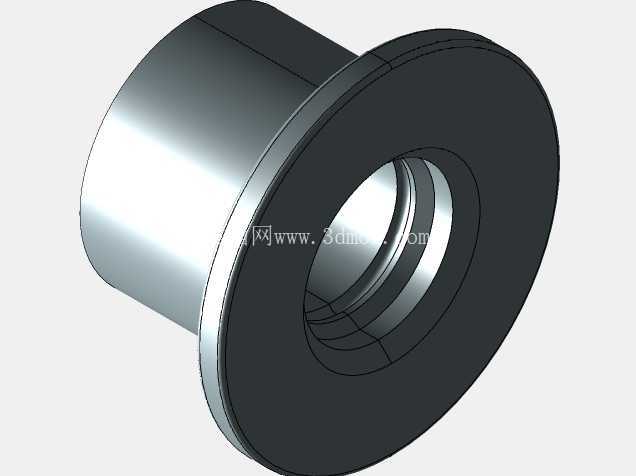

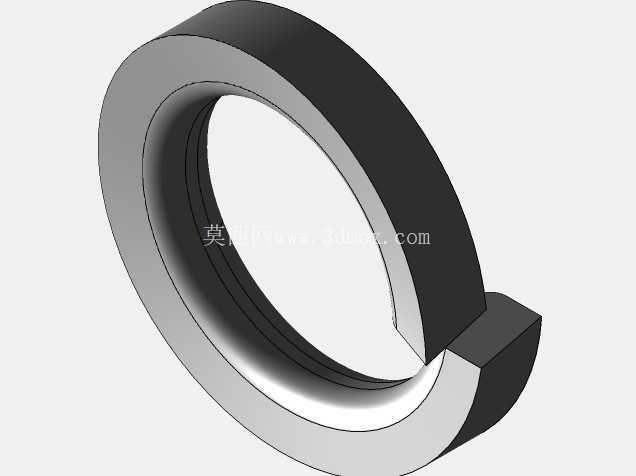

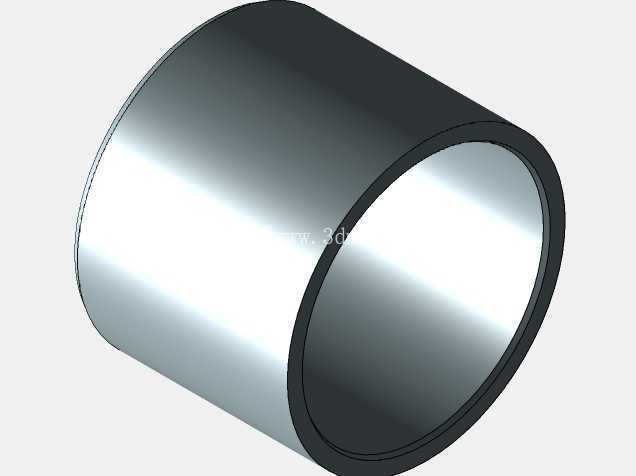

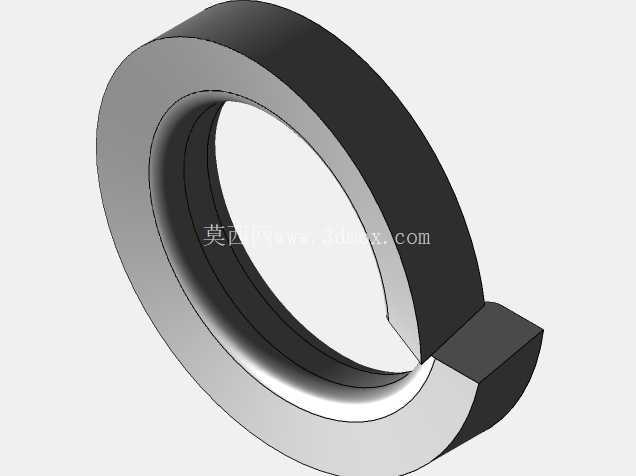

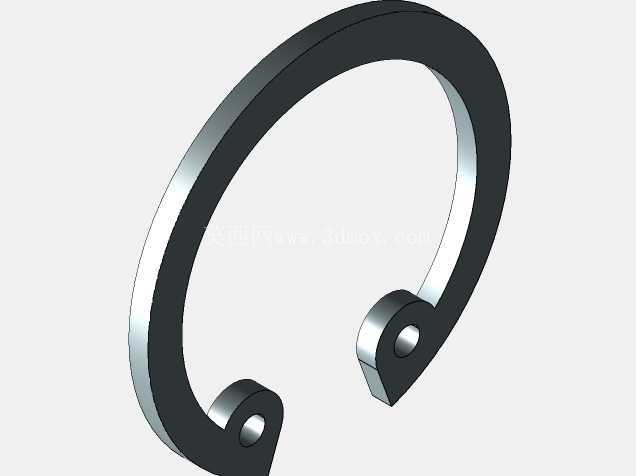

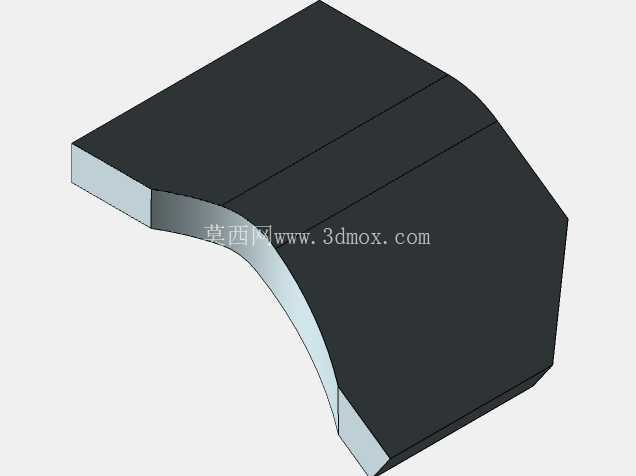

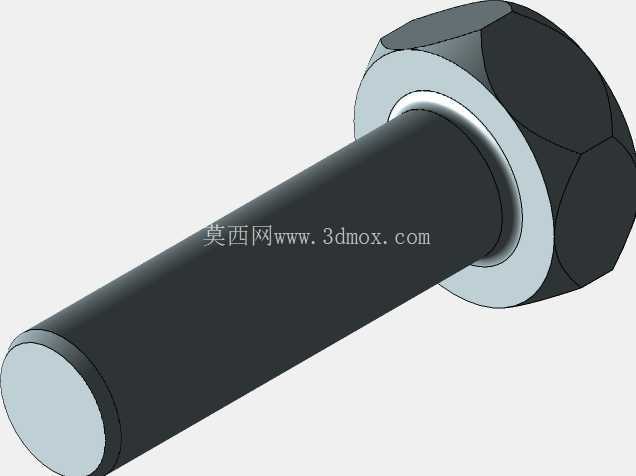

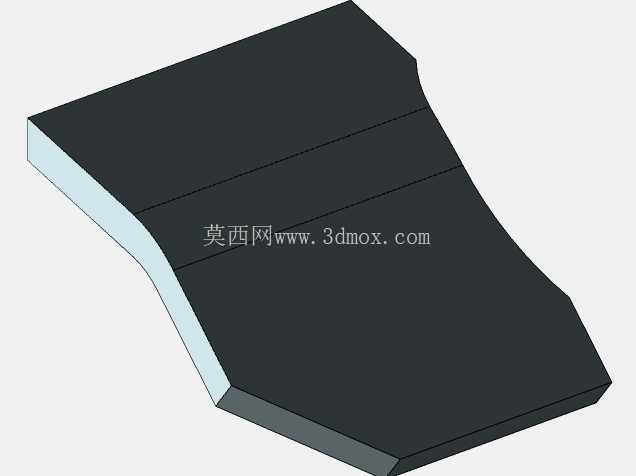

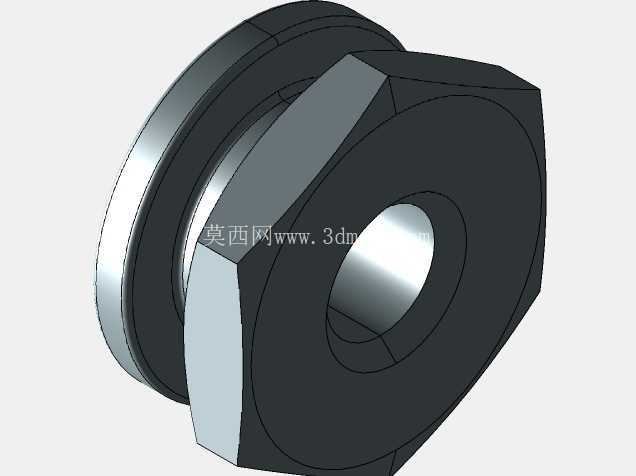

　　踏板臂采用变截面的冲压焊接结构，踩踏端设置了防滑踏板面，匹配驾驶员脚部的操作施力角度，初始状态下踏板面与地板的夹角、踏板面到座椅踵点的距离都符合人机工程学要求，能够保证不同体型的驾驶员都能以舒适的姿态施加制动力，踏板臂的杠杆比经过匹配计算，在保证踩踏力度处于合理区间的同时，能够为主缸提供足够的推杆行程，满足制动系统建压的行程需求。踏板轴部位采用自润滑衬套作为转动支撑，能够长期承受往复摆动的载荷，减少转动过程中的卡滞与异响，同时轴端设置了轴向限位结构，避免踏板臂出现轴向窜动影响操作手感。

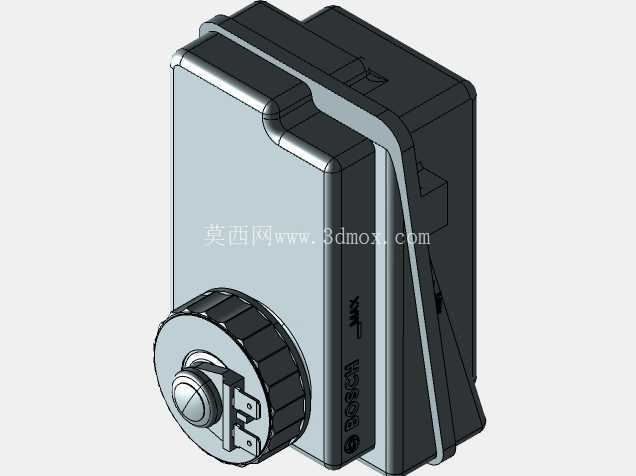

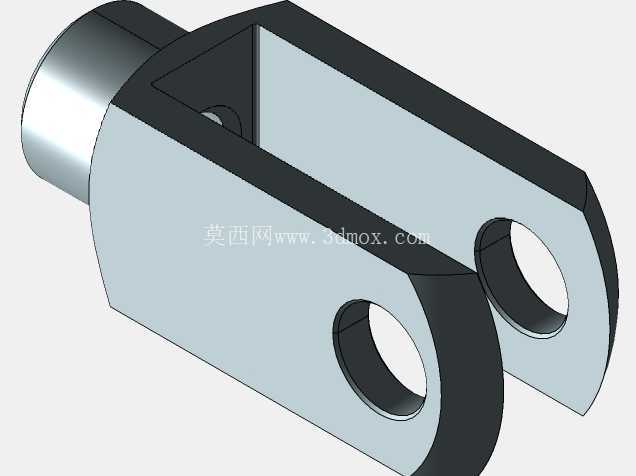

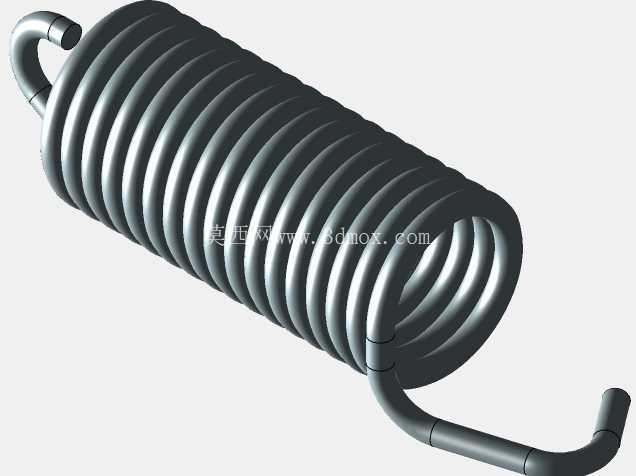

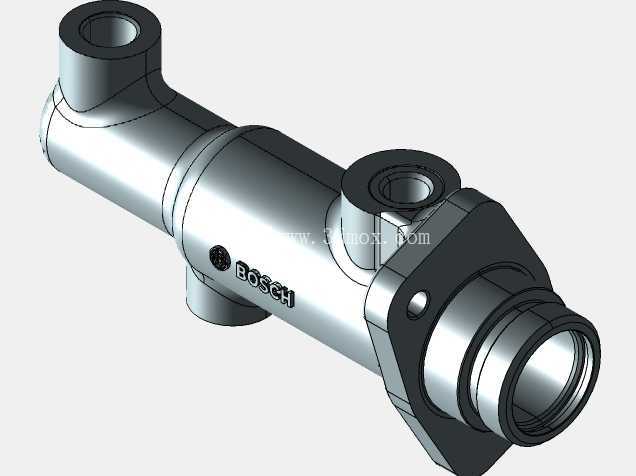

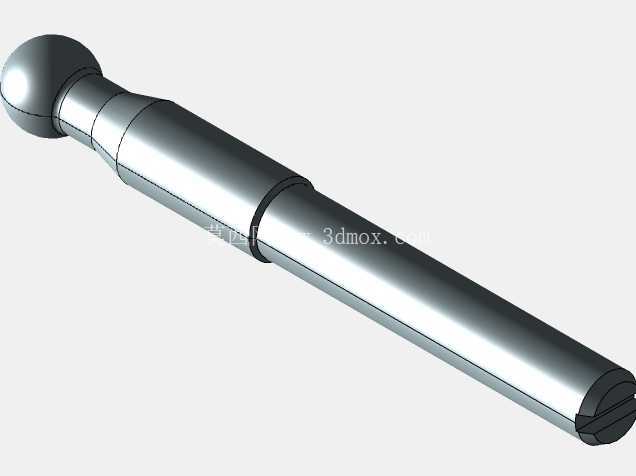

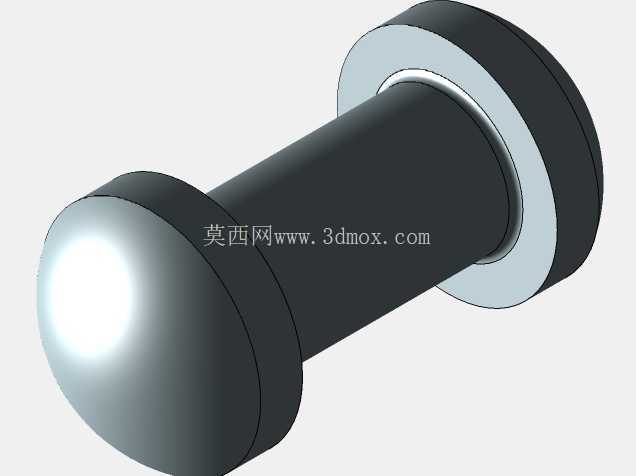

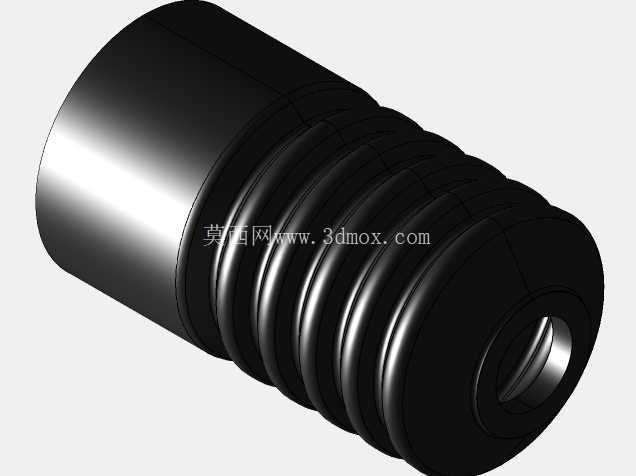

　　与制动主缸连接的部位设置了间隙自动补偿的推杆结构，推杆与踏板臂之间采用球铰连接，能够抵消安装过程中的角度偏差，保证主缸推杆始终沿轴向施力，避免主缸活塞出现偏磨导致的密封件早期损坏。回位弹簧采用扭簧与拉簧组合的布置形式，能够在驾驶员松开踏板后快速带动踏板臂回到初始位置，同时保证主缸活塞完全回位，解除制动管路的残余压力，避免出现制动拖滞的问题。支架上还预留了制动灯开关的安装位，踏板臂上对应设置了开关触发结构，当踏板被踩下时能够及时触发制动灯开关，点亮车尾制动灯提示后方车辆。

　　在设计过程中，整套机构的强度经过多工况校核，踏板臂、支架在承受极限踩踏力的情况下不会出现塑性变形，铰接点的载荷分布均匀，能够满足整车全生命周期的使用强度要求。所有运动部件的运动轨迹都经过仿真验证，在踏板全行程摆动过程中，不会与周边的线束、内饰板、其他操纵部件产生干涉，安装孔位的位置度公差严格匹配车身钣金的安装基准，能够保证总装线上的快速装配，不需要额外的调整工序。主缸安装面的平面度、安装孔的同轴度都有严格的公差要求，能够保证制动主缸安装后与推杆的同轴度处于合理范围，减少主缸的偏载风险。

　　这套机构还充分考虑了维修便利性，踏板衬套、回位弹簧等易损件都可以在不拆卸主缸、不破坏车身钣金的情况下进行更换，铰接部位的润滑点预留了操作空间，日常维护不需要拆解整个机构。对于整车制动系统的匹配而言，这套踏板机构的输入输出特性可以通过调整杠杆比、更换不同刚度的回位弹簧来适配不同吨位、不同制动性能要求的车型，支架上的预留安装位也可以适配不同规格的制动主缸、真空助力器组件，具备较强的平台化适配能力，能够减少同平台不同车型的开发工作量，缩短底盘部件的开发周期。
