浮钳式盘式制动装置三维结构设计

项目分类:制动器 发布时间:2025-01-05 ID:877093
  • 浮钳式盘式制动装置三维结构设计
  • 浮钳式盘式制动装置三维结构设计
  • 浮钳式盘式制动装置三维结构设计

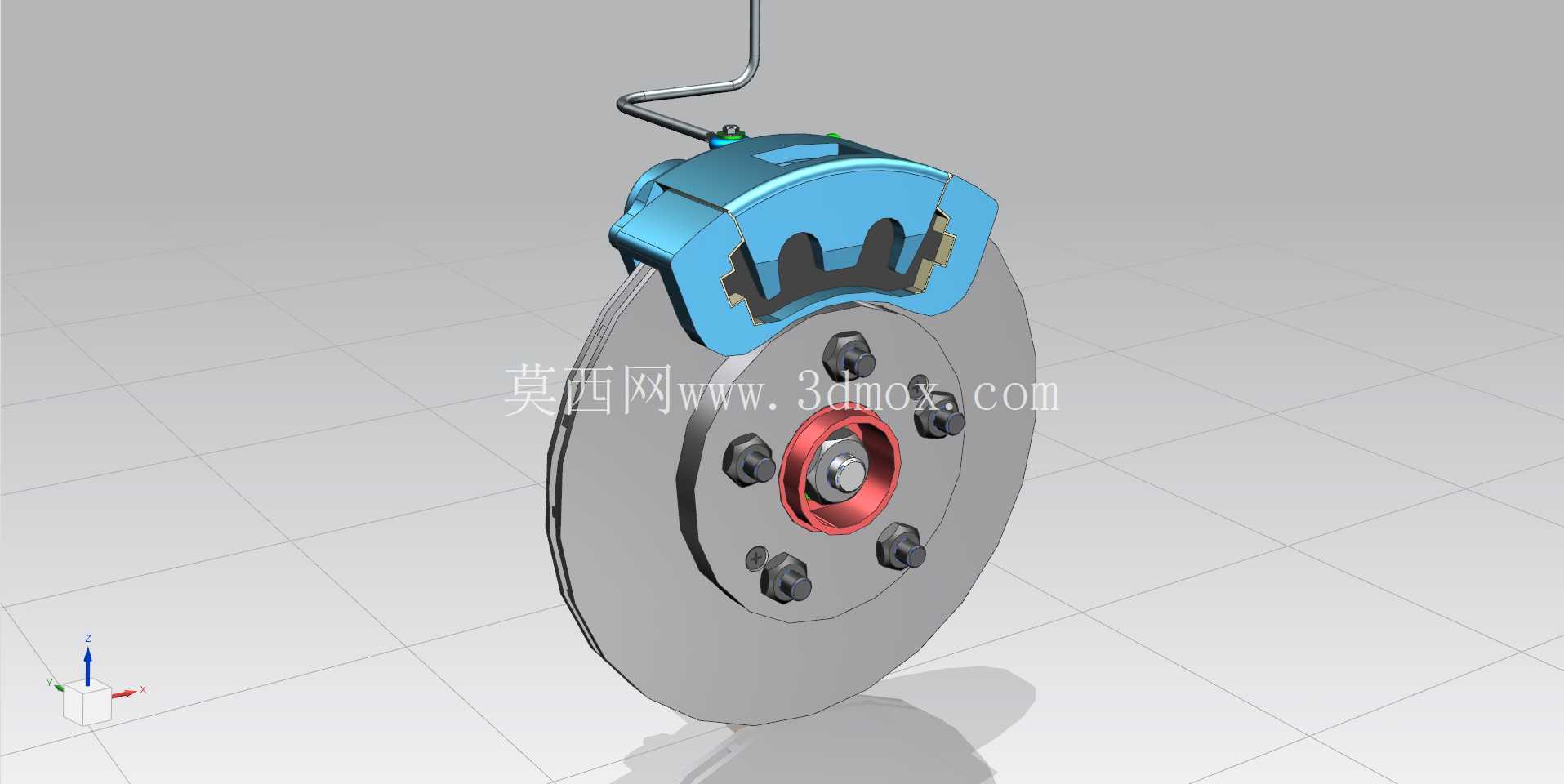

  这套浮钳结构的盘式制动装置,在乘用车、轻型商用车的行车制动系统里应用占比极高,相比早年的鼓式制动结构,它的散热效率更高,连续制动工况下的热衰退幅度更小,雨天涉水后的制动恢复速度也更快,不管是家用轿车的前轮制动配置,还是轻型载货车辆的全轮制动方案,都能看到这类结构的身影。从实际装车的功能逻辑来看,这套装置的核心作用是把液压管路传递来的压力转化为制动片与刹车盘之间的摩擦力,让随车轮同步转动的刹车盘逐步降低转速,最终实现车辆减速或者停驻,整套动作的响应延迟极短,制动过程的线性度也更容易调校匹配。

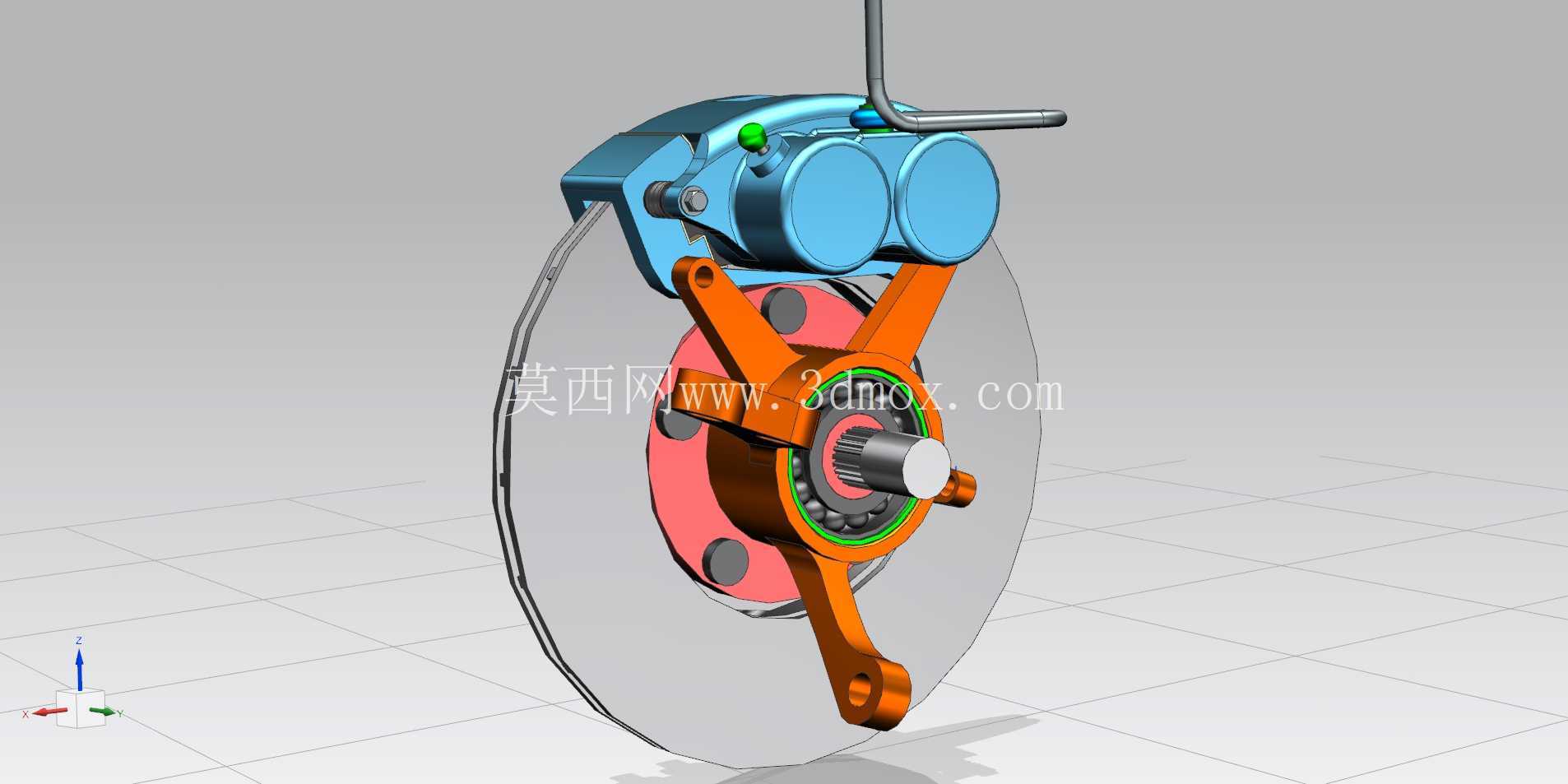

  从结构设计的思路上看,这套浮钳结构没有采用对置活塞的固定卡钳方案,而是将制动钳本体通过导向销与安装支架连接,制动时仅靠内侧活塞推动内侧制动片贴紧刹车盘内侧表面,随后卡钳本体沿着导向销反向滑动,带动外侧制动片同步压向刹车盘外侧,用单侧活塞就实现了双侧夹紧的效果,既减少了液压活塞的数量、降低了加工成本,也缩小了卡钳整体的径向占用空间,给轮毂内侧的转向节、半轴等部件留出了足够的布置余量。刹车盘采用了通风盘的结构形式,盘体内部设计有径向排布的通风道,车辆行驶时气流会顺着通风道从盘心流向盘缘,带走制动摩擦产生的热量,避免长时间制动后盘体温度过高导致摩擦系数下降;盘体与轮毂连接的安装面设计了均布的螺栓孔,孔位的分度圆直径、螺栓孔径都严格匹配对应车型的轮毂安装参数,装配时刹车盘的安装端面与轮毂轴承的回转轴线垂直度公差控制在0.05mm以内,避免制动时出现踏板抖动、制动力波动的问题。

  制动钳的本体采用了铸铝材质加工,在保证结构强度的前提下降低了簧下质量,对车辆的操控响应提升有明显帮助;钳体内部的活塞腔设计有防尘密封圈和油封,既可以防止外界的泥沙、污水进入活塞腔导致活塞卡滞,也能避免制动液渗漏影响制动压力传递;活塞回位依靠油封的弹性变形实现,制动解除时油封带动活塞退回微小距离,让制动片与刹车盘之间保持0.1mm左右的均匀间隙,既不会因为间隙过大导致制动踏板行程过长,也不会因为间隙过小出现拖磨、异常发热的问题。安装支架采用了球墨铸铁材质,通过螺栓固定在转向节或者后桥桥壳上,支架上设计有制动片的导向滑槽,滑槽内粘贴有不锈钢消音片,减少制动片滑动时的异响,同时也能避免滑槽锈蚀导致制动片回位不畅。

  从安装边界尺寸来看,这套制动装置适配的刹车盘外径为280mm,盘体厚度24mm,磨损极限厚度为22mm,当制动片摩擦材料磨损到剩余厚度3mm时就需要更换,避免摩擦背板直接刮伤刹车盘工作面;制动钳的整体径向高度为132mm,轴向宽度为86mm,安装支架的两个固定螺栓孔中心距为140mm,适配15寸及以上尺寸的轮毂安装,布置时需要注意卡钳与轮毂辐条内侧的最小间隙不小于5mm,避免车辆行驶过程中轮毂跳动与卡钳发生干涉;制动油管的接口采用标准的M10×1凸台接口,安装时油管的走向需要避开减震器、转向拉杆等运动部件,预留足够的摆动余量,防止转向或者减震压缩时油管被拉扯断裂。

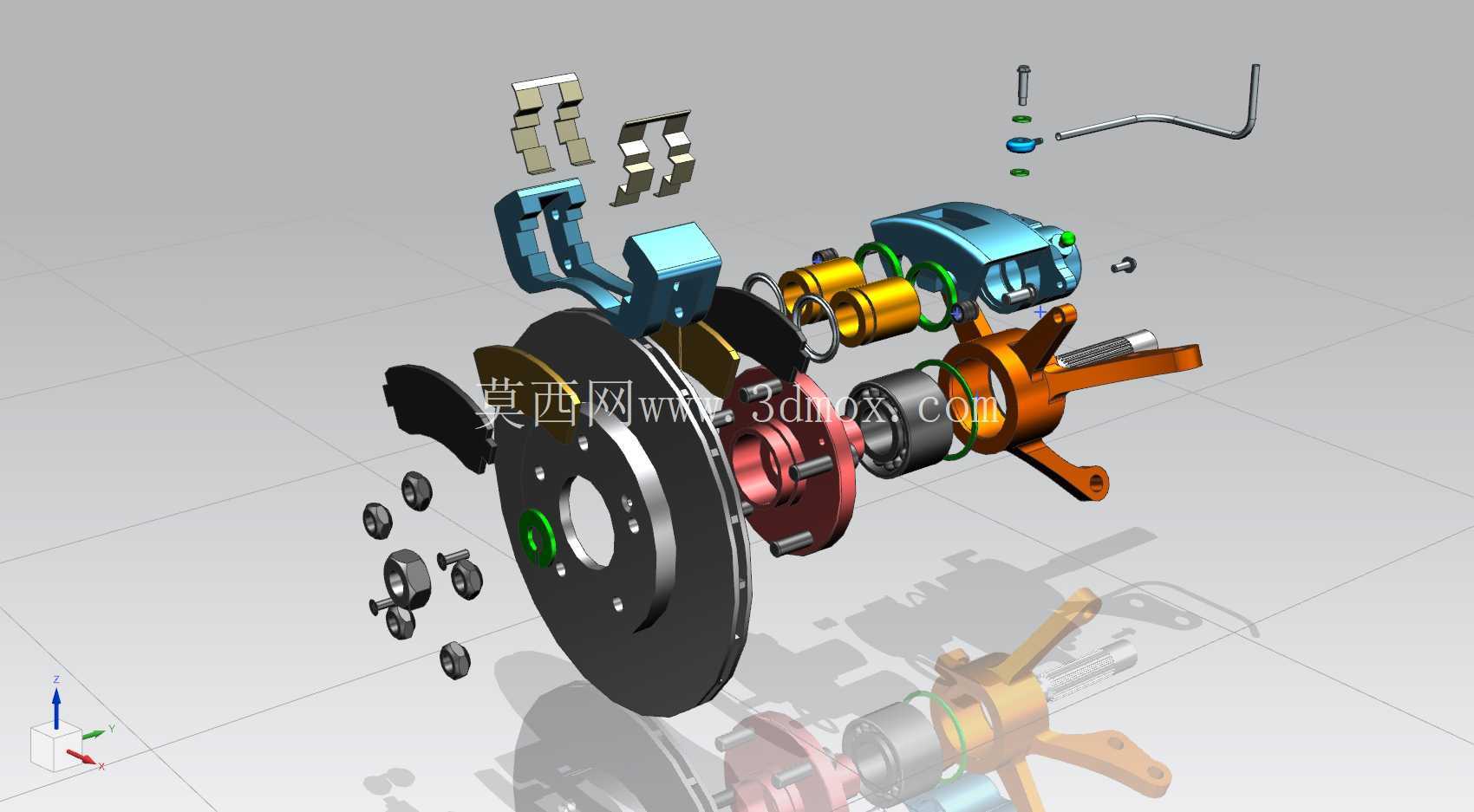

  在实际的建模过程中,所有配合面的公差都按照装车的实际要求做了预留,导向销与销孔之间的间隙控制在0.02-0.04mm,保证卡钳滑动顺畅无卡滞;制动片的摩擦面与刹车盘工作面的平行度公差控制在0.03mm以内,避免制动时出现偏磨、制动力不均的问题;整套模型包含了完整的装配关系,既可以用于制动系统的结构教学演示,也能作为整车制动系统选型匹配的参考,还能通过运动仿真模拟制动过程中卡钳的滑动、活塞的进给动作,验证结构运动过程中是否存在干涉问题。
