直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要定比传动的设备中都能见到它的身影，从小型输送线的动力传递单元，到普通机床的进给机构，再到轻工设备的传动链路，这类齿轮的应用覆盖了绝大多数需要精准转速匹配、扭矩传递的工况场景。做这个模型的时候，最先要敲定的是齿形参数，毕竟直齿轮的啮合精度直接决定了传动过程的平稳性，齿廓采用标准渐开线齿形，压力角选通用的20度，这个角度的齿形既兼顾了啮合时的受力强度，也能控制加工时的刀具通用性，不需要定制特殊刃具就能完成滚齿或者插齿加工。

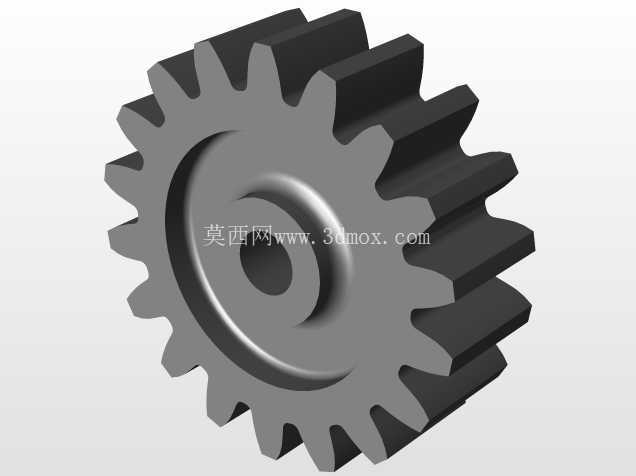

　　齿宽的设定是结合常用传动扭矩区间来定的，不会过宽导致轴向安装空间浪费，也不会过窄让齿面接触应力超出许用值，日常在额定负载下运行时，齿面的接触疲劳强度、齿根的弯曲疲劳强度都能满足常规工况的使用要求，不会出现短时间内点蚀、断齿的失效问题。中心的安装孔采用基孔制公差设计，和传动轴的配合选过渡配合，既保证装配时不会出现过松打滑的问题，也不会因为过盈量太大导致装配难度陡增，孔周边做了一圈凹陷的卸荷结构，这个设计是为了减少齿轮端面和轴肩、挡圈的接触面积，降低装配时端面平面度误差带来的安装偏斜问题，同时也能减轻零件自身的重量，减少传动过程中的转动惯量，让设备启停的时候传动链路的冲击更小。

　　轮齿的齿端做了微小的倒角处理，不是尖锐的棱边，一方面是装配的时候更容易和配对齿轮进入啮合状态，不会出现齿端磕碰打毛的问题，另一方面也能去除加工后的毛刺，避免运行过程中毛刺脱落进入啮合区造成齿面拉伤。从安装边界来看，齿轮的最大外圆是齿顶圆直径，设计时已经预留了和传动箱内壁的安全间隙，不会出现运转时刮蹭箱壁的问题，轴向尺寸也控制在常规传动箱的齿轮安装槽宽度范围内，不需要额外修改箱体结构就能直接替换同参数的旧齿轮。实际使用中，这类直齿轮的传动比恒定，传动效率能达到98%以上，没有斜齿轮传动时的轴向力，所以支撑轴的轴承只需要承受径向载荷，能降低轴承选型的成本，也简化了轴系的结构设计，不需要额外设置承受轴向力的止推结构。建模的时候特意把齿根的过渡圆角做了标准化处理，这个位置是应力集中的高发区，合适的圆角半径能大幅降低齿根处的应力集中系数，提升齿轮的抗冲击能力，就算是遇到短时过载的工况，也不容易从齿根位置发生断裂。齿轮的端面没有做多余的减重孔设计，是考虑到部分应用场景需要在端面加装传动销或者连接键，完整的端面能给后续的改装、附件安装留出足够的加工空间，用户拿到模型之后，可以根据自己的实际使用需求，在端面上加工销孔、螺纹孔，不需要重新调整齿部的参数。

　　另外，齿面的建模精度控制在微米级，齿向误差、齿形误差都符合通用机械传动的精度等级要求，做运动仿真的时候，不会出现啮合干涉、传动卡顿的问题，能直接导入到装配体里做传动链路的运动模拟，验证整个传动系统的转速匹配、扭矩传递路径是否合理。很多新手做齿轮建模的时候容易忽略齿侧间隙的设置，这个模型里已经在齿厚方向预留了合理的侧隙，既不会因为侧隙太大导致传动时反向空程过大，也不会因为侧隙太小出现运转时卡齿、发热膨胀咬死的问题，常温工况下连续运行也能保证啮合状态稳定。
