锥齿轮传动式转向传动机构结构设计

　　这套转向传动结构采用多轴锥齿轮换向布局，核心解决非同轴布置下的转向力矩传递需求，常见于需要多段轴系换向传递转向动作的工程车辆、小型作业设备转向回路中。不同于传统直连式转向柱结构，该设计通过三组正交锥齿轮副完成两次90度换向，可适配安装空间存在多处结构遮挡、转向输入与输出端无法直线贯通的设备舱布局，能在有限的舱体空间内完成转向力矩的折线传递，避免转向轴与舱内其他动力部件、管线结构发生干涉。

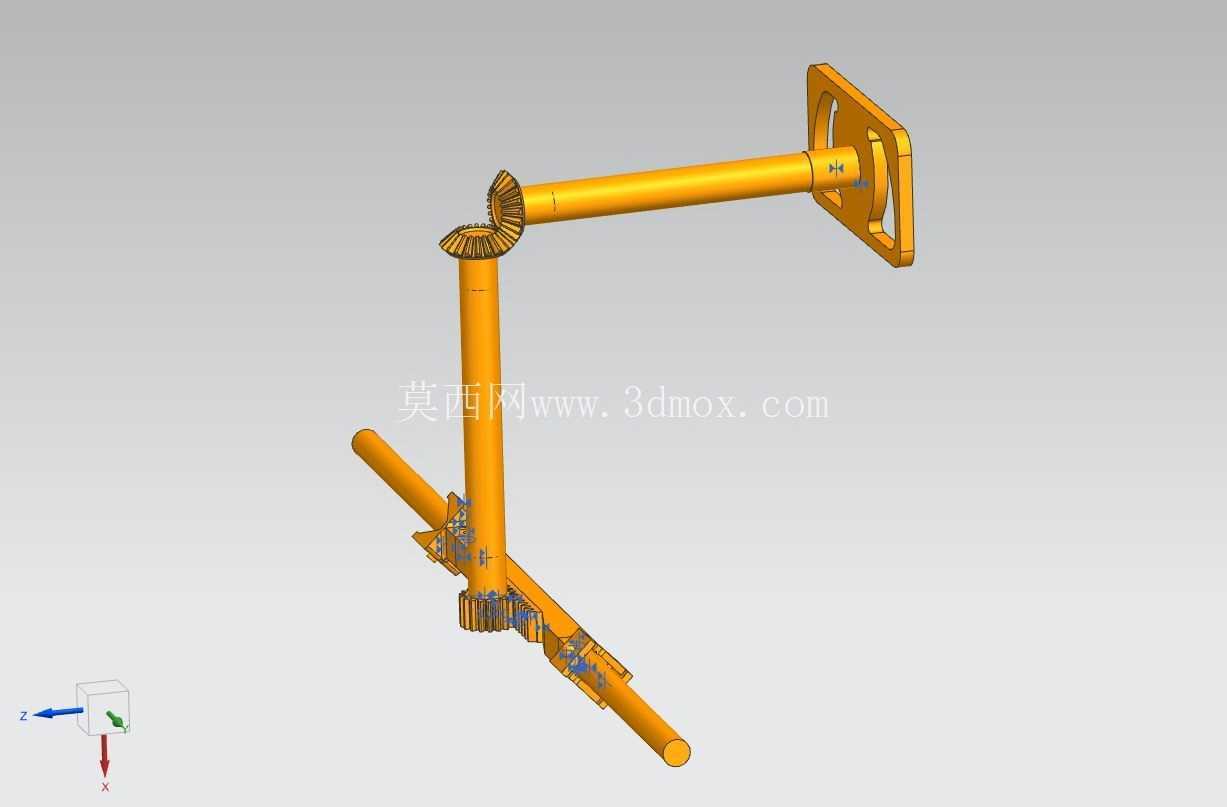

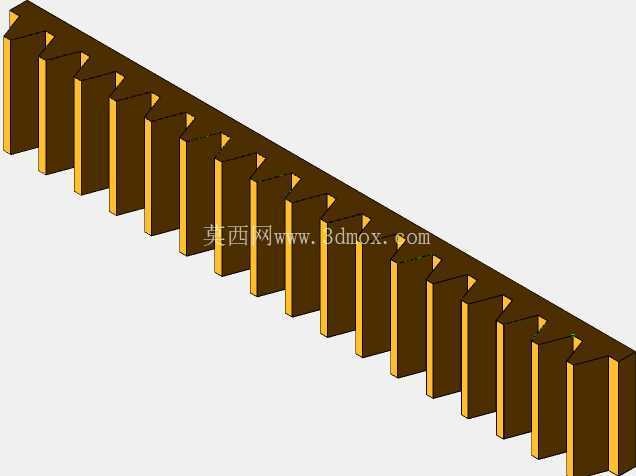

　　从实际功能层面看，输入端的法兰安装位可直接对接方向盘转向柱输出端，第一组锥齿轮副将输入轴的水平回转运动转换为垂直轴的回转运动，垂直轴段可根据设备舱的实际高度调整轴段长度，适配不同舱体深度的安装需求，第二组锥齿轮副再将垂直轴的回转运动转换为下部双输出轴的同步回转，下部双输出端可分别连接左右转向梯形拉杆，直接带动转向轮完成偏转动作，整个传动链的传动比可通过调整锥齿轮的齿数匹配实现，兼顾转向操作的力感与转向响应速度。

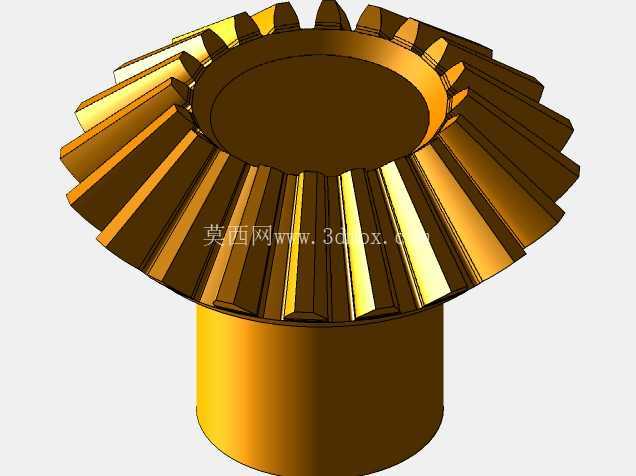

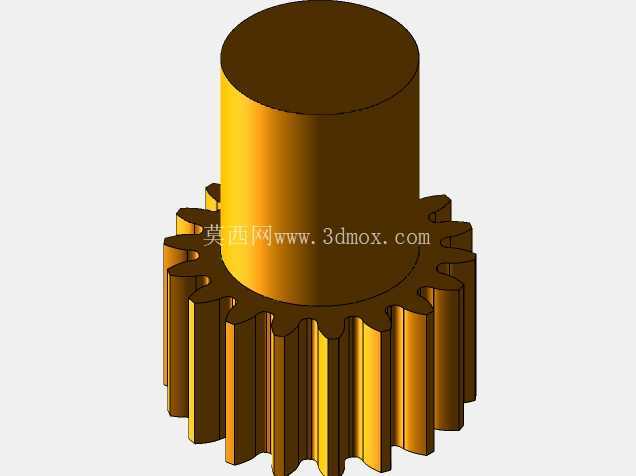

　　设计过程中，锥齿轮副的啮合间隙预留是核心要点，每处锥齿轮啮合位置都设计了轴向调整垫片安装位，装配时可通过增减垫片厚度调整锥齿轮的啮合印痕，保证齿轮副在全行程回转过程中都能保持合理的啮合接触面积，避免局部应力集中导致的轮齿过早磨损。轴系的支撑全部采用深沟球轴承布置，每段轴的两端都设置轴承支撑位，可承受转向过程中产生的径向与轴向复合载荷，轴承位外侧设计有油封安装槽，可填充润滑脂并防止外部粉尘、泥水进入轴承与齿轮啮合腔，提升结构在户外作业环境下的使用寿命。

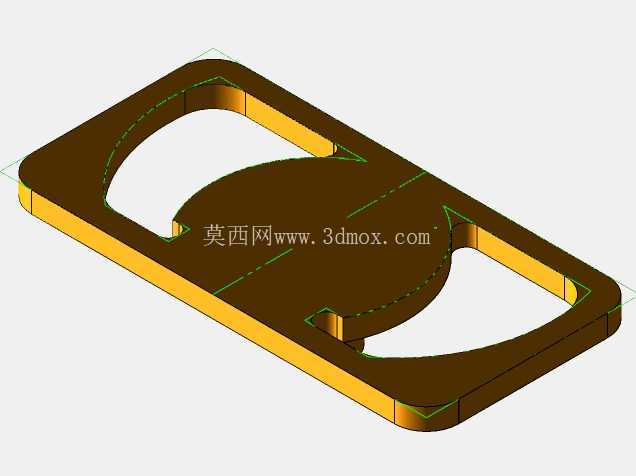

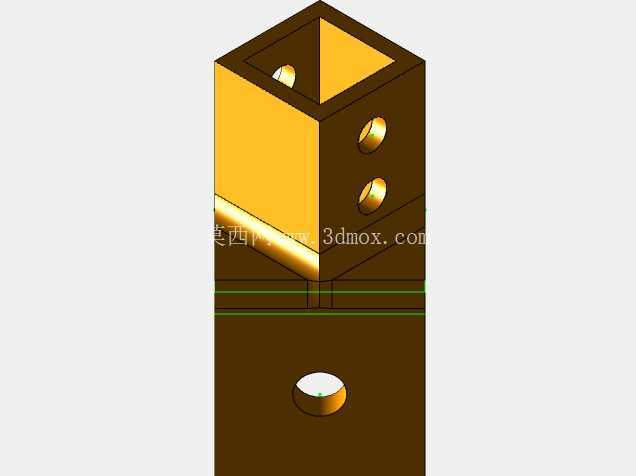

　　安装边界方面，上部的安装法兰设置了四个长圆形安装孔，可适配一定范围内的安装位置偏差，降低对舱体安装面的加工精度要求；垂直轴段的外径统一，可根据实际安装需求穿过舱体内部的预留过孔，过孔位置可加装橡胶护套实现密封；下部的双输出轴端采用花键结构，与转向拉杆的连接套配合可实现无间隙传动，避免转向过程中出现旷量。整个结构的外部轮廓无尖锐凸起，所有轴端都做了倒角处理，装配时不会划伤安装人员，也不会与周边管线发生刮蹭。

　　在实际应用场景中，这类锥齿轮转向结构多用于小型工程机械、农用作业车辆、特种作业装备的转向系统，相比软轴传动的转向结构，该刚性齿轮传动的转向虚位更小，转向响应更直接，传递的转向力矩更大，可适配承载能力更高的转向桥结构；相比液压助力转向结构，该纯机械结构的可靠性更高，无需额外的液压管路与助力泵，维护成本更低，适合对结构可靠性要求高、维护条件有限的作业场景。设计时也预留了助力组件的安装位，若后续需要增加转向助力，可在垂直轴段加装扭矩传感器与助力电机，直接升级为助力转向结构，无需对整体传动布局做大幅改动。

　　结构的材质选择上，锥齿轮采用渗碳淬火钢加工，轮齿表面硬度可达HRC58-62，芯部保持足够韧性，可承受转向过程中的冲击载荷；轴类零件采用调质钢加工，保证轴的抗弯扭强度；安装法兰与壳体部分采用铸铁材质，具备足够的刚性，可承受齿轮传动过程中的支反力，避免壳体变形导致齿轮啮合错位。整个传动结构的润滑采用脂润滑方式，装配时在齿轮啮合腔与轴承位填充足够的极压润滑脂，可满足长时间作业的润滑需求，无需频繁维护补脂。
