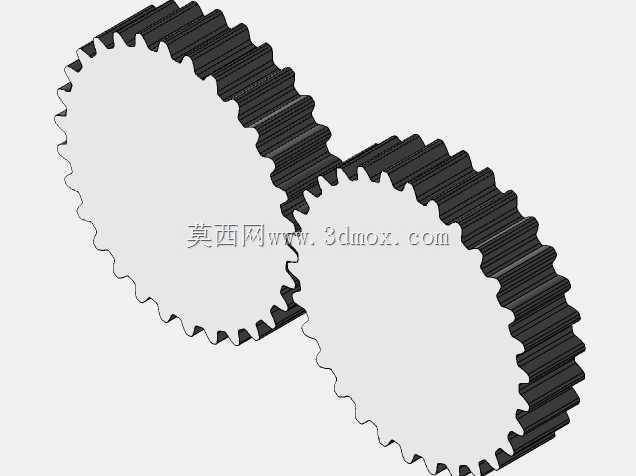

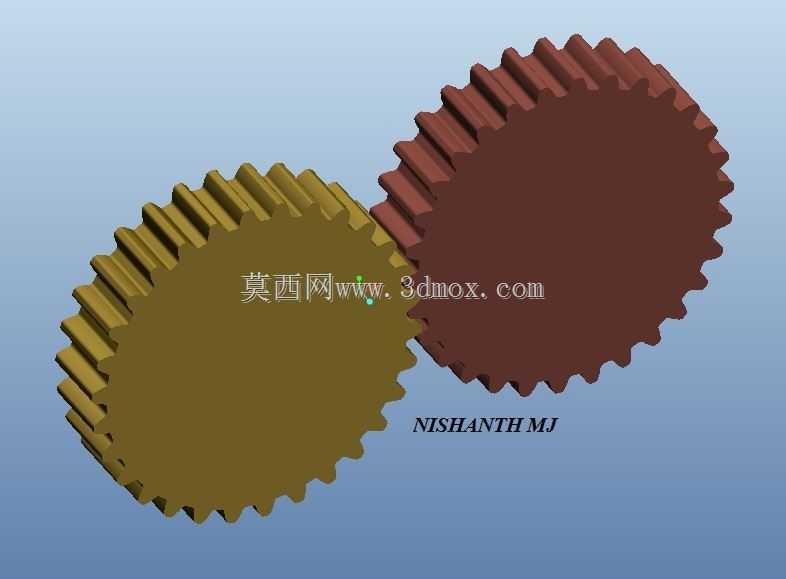

啮合式正齿轮组传动结构装配设计

项目分类:齿轮 发布时间:2025-01-01 ID:876744
  • 啮合式正齿轮组传动结构装配设计
  • 啮合式正齿轮组传动结构装配设计
  • 啮合式正齿轮组传动结构装配设计

  这套正齿轮啮合装配结构,是平行轴传动系统里最基础也最核心的动力传递单元,在轻工输送设备、小型机床进给机构、家电传动模块、自动化生产线的分度工位里都有广泛应用,但凡需要在平行轴间实现定传动比动力传输、对传动精度有中等要求、安装空间轴向尺寸受限的场景,都能见到这类双齿轮啮合结构的身影。不同于斜齿轮的轴向分力问题,也不同于锥齿轮的相交轴安装要求,这套正齿轮组采用标准渐开线齿形设计,安装时仅需保证两轴的平行度公差控制在0.02mm/m范围内,齿侧间隙根据应用场景的转速、负载特性调整,轻载高速工况下侧隙控制在0.05-0.1mm,重载低速工况可适当放大至0.15-0.2mm,避免运转过程中出现齿面卡滞、热胀咬死的问题。

  从设计逻辑上看,这套齿轮组的齿形参数完全遵循标准模数系列选型,两齿轮的齿顶高系数、顶隙系数均取通用标准值,保证啮合时的重合度处于1.2-1.6的合理区间,既不会因为重合度过低导致传动冲击、噪音过大,也不会因为重合度过高造成齿根强度不足、加工难度陡增。齿宽的设计匹配模数与中心距参数,齿宽系数取0.8-1.0的常规值,在保证齿面接触强度足够的前提下,避免齿宽过大带来的载荷沿齿向分布不均问题。实际装配过程中,两齿轮的安装中心距需要严格匹配设计计算值,中心距偏差过大会导致齿侧间隙超差,正反转工况下会出现明显的回差,影响传动精度;中心距过小则会加剧齿面磨损,缩短齿轮使用寿命。

  齿轮的轮毂部分设计了标准的轴孔与键槽结构,可直接与对应直径的传动轴通过平键实现周向固定,轴孔的公差带取H7级,与k6公差的传动轴形成过渡配合,既保证装配时的同轴度要求,也方便后期维护拆卸。齿端做了小尺寸的倒角处理,一方面是去除加工毛刺,避免装配时齿端磕碰损伤啮合面,另一方面也能在安装时起到导向作用,降低两齿轮对位啮合的操作难度。从实际使用场景来看,这套双齿轮正传动结构不需要额外的轴向限位结构来抵消传动分力,支撑轴的轴承选型仅需考虑径向载荷与少量的轴向窜动限位,相比斜齿轮传动能简化轴承座的结构设计,降低整体机构的加工与装配成本。

  在传动比匹配上,这套结构可根据实际转速、扭矩需求调整两齿轮的齿数配比,小齿轮主动时可实现减速增扭,大齿轮主动时可实现增速传动,适配不同的动力输入输出需求。齿面的加工精度可根据应用场景选择,普通传动场景采用滚齿加工即可满足8级精度要求,有噪音控制要求的场景可后续做剃齿或磨齿处理,将精度提升至7级,能有效降低运转时的啮合噪音,提升传动平稳性。安装边界上,这套齿轮组的径向轮廓尺寸由齿顶圆直径决定,设计外围防护壳体时,内壁与齿顶圆的间隙需保留5-10mm的安全距离,避免运转过程中齿轮与壳体发生剐蹭,同时预留出润滑脂的存储空间,采用脂润滑时可在齿面涂抹锂基润滑脂,维护周期可延长至6-12个月,适合不便频繁维护的封闭式传动场景。需要注意的是,这类正齿轮结构不适合高速重载的长期连续运转工况,因为直齿啮合时是全齿宽同时进入与退出啮合,会产生一定的冲击振动,长期高速运转容易出现齿面疲劳点蚀,因此在选型时需要根据实际负载、转速、工作时长核算齿面接触强度与齿根弯曲强度,必要时可对齿轮做调质或表面淬火处理,提升齿面硬度与整体承载能力。
