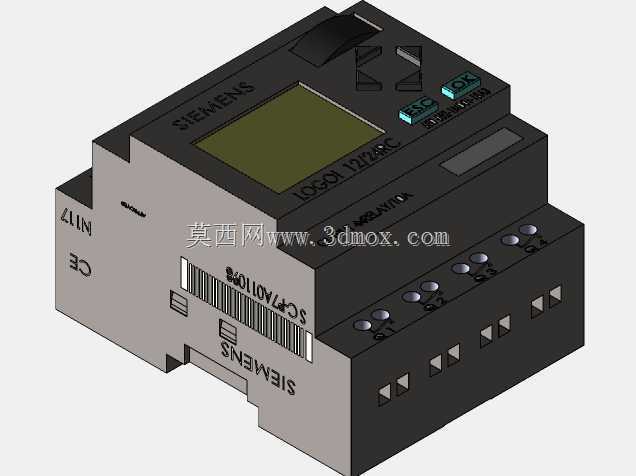

西门子小型逻辑控制模块三维结构设计

　　这款小型逻辑控制模块的三维建模，完全贴合工业现场实际安装与使用需求展开，在做结构还原之前，先梳理了这类器件在实际产线中的应用场景：它常被用在小型单机设备、楼宇自控回路、小型输送线、非标专机的逻辑控制环节，替代传统的继电器回路实现逻辑联锁、定时、计数等基础控制功能，不需要复杂的编程组态，调试门槛低，是小型自动化系统里非常常用的控制元件。建模过程中首先还原了器件的安装边界，这类导轨安装型器件的底部卡扣结构完全适配标准DIN35mm电气安装导轨，整体宽度控制在72mm，高度90mm，深度58mm，安装时不需要额外打孔，直接卡接在柜内导轨上即可，相邻器件之间预留2mm的散热间隙，满足电气柜内排布的安规要求，接线端子的排布间距符合低压电气接线的安全距离，每个端子的压线空间可以容纳1.5平方毫米的多股铜芯线，接线时不需要额外压接冷压端子也能保证连接可靠性。

　　从功能结构来看，正面的带背光显示屏可以直接查看当前IO状态、定时器数值、参数设置项，不需要外接编程器就能完成基础参数调整，显示屏旁的操作按键采用凸起式橡胶按键设计，戴绝缘手套操作也能准确触发，不会出现误触。上方的状态指示灯分别对应电源、运行、故障、输入输出通道状态，指示灯的透光角度做了优化，在柜内光线不足的环境下，站在柜前1.5米位置就能清晰识别状态。侧面的CE标识、型号丝印、条码区域的位置完全还原实物，建模时对丝印区域做了分面处理，后续渲染出工程图时可以直接标注对应信息，不需要额外贴图调整。接线端子部分采用螺钉压线结构，每个端子的螺钉孔深度、螺纹规格都和实物一致，建模时还原了端子的防松脱结构，避免实际接线时螺钉脱落掉入柜内引发短路风险。器件的外壳采用上下扣合结构，上下壳的配合止口做了0.3mm的过盈配合设计，装配后缝隙均匀，防护等级可以达到IP20，满足柜内安装的防护要求，外壳表面做了细磨砂纹理处理，建模时通过表面粗糙度参数还原了这种质感，避免渲染后出现过于光滑的塑料质感不符合实物特征。

　　在做结构设计还原时，特意考虑了这类器件的散热需求，外壳两侧预留了隐形散热槽，槽宽1.2mm，既不会让灰尘大面积进入器件内部，又能保证内部电路板工作时的热量自然散出，建模时没有把散热槽做成通透结构，而是还原了内部的挡尘筋结构，和实物的内部结构完全对应。输入输出通道的排布按照电源输入、输入通道、输出通道的顺序从左到右排列，和电气设计的常规接线习惯一致，每个通道旁都有对应的丝印标识位，建模时预留了标识的雕刻深度，做工程图标注时可以直接引出对应通道号。

　　这款模型的结构细节完全可以用于电气柜的三维布局仿真，在做柜内排布时，可以直接调用这个模型验证安装间隙、接线空间、操作维护空间是否足够，比如正面的显示屏和按键位置，在柜内安装后距离柜门板的距离要预留30mm以上，保证开门后可以直接操作按键，不需要额外拆卸器件；接线端子的前方要预留至少50mm的接线操作空间，保证手可以伸入完成压线操作；器件上方要预留20mm的散热空间，不能紧贴线槽或者其他发热器件安装。建模过程中对所有的安装配合面都做了公差适配，比如导轨卡扣的弹性变形量预留了0.5mm，保证卡入导轨后不会出现松动或者卡装过紧无法拆卸的问题；外壳的扣合位置做了定位柱结构，装配时不会出现上下壳错位的问题。
