战斗机侧视二维布局设计方案

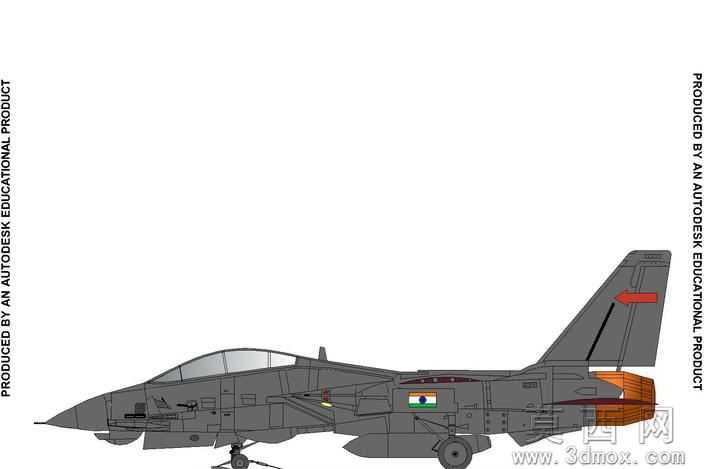

本作品为战斗机侧视方向的二维布局设计成果，整体围绕现代超音速战斗机的典型构型展开布局规划，在二维平面内完整呈现战机的整体轮廓与核心部件排布逻辑。设计过程中首先确定整体气动布局的比例基准，以机身中轴线为核心参考线，依次划定机头雷达罩、座舱段、机身主体、发动机舱、尾翼段的长度占比，确保整机长细比符合高速飞行的气动需求，机头采用锐利的锥形设计，兼顾减阻与雷达设备安装空间的预留。座舱部分采用整体式水泡形座舱盖的轮廓设计，在二维视图中清晰呈现座舱盖的曲面弧度与座舱段的隆起高度，明确飞行员座舱在机身前部的位置，同时在座舱下方标注出机载航炮的安装位置，贴合战机的火力配置布局逻辑。机身主体部分按照结构功能划分区域，前部为航电设备舱，中部为燃油舱与内置弹舱预留空间，后部整合发动机安装舱，在机身侧面清晰绘制出减速板、维护口盖的轮廓线条，同时标注出机身处的国籍标识位置，还原战机的外观标识布局。机翼部分采用后掠翼的构型设计，在侧视图中呈现机翼的前缘后掠角度与相对机身的安装位置，明确机翼与机身的连接区域范围，同时绘制出机翼下的挂点轮廓，为后续武器挂载布局预留参考位置。尾翼部分包含垂直尾翼与水平尾翼，垂直尾翼采用后掠设计，在侧视图中呈现垂尾的高度与后掠角度，标注出垂尾上的舵面轮廓，水平尾翼布置在机身尾部发动机舱两侧，明确其与垂尾、发动机喷口的相对位置关系。起落架部分采用前三点式起落架布局，在二维视图中清晰呈现前起落架与主起落架的安装位置、收起方向对应的舱室轮廓，主起落架采用双轮结构设计，前起落架为单轮结构，符合重型战斗机的起落架承载需求。动力部分在机身尾部呈现发动机尾喷口的轮廓，采用带加力燃烧室的喷口构型，绘制出喷口的调节片结构，同时标注出尾喷口周围的耐高温区域范围。整体二维布局严格遵循战斗机的实际结构比例，线条绘制清晰规整，各部件的相对位置准确，既完整呈现战机的外观气动布局，也清晰标注出内部核心舱室的大致位置，可作为三维建模的基准参考图纸，为后续构建战斗机三维模型提供准确的二维轮廓依据，帮助建模者快速把握战机的整体比例与部件排布逻辑，减少三维建模阶段的比例校准工作量，也可用于航空装备布局的科普展示与教学参考。
