便携式手动裁切定位工具结构设计

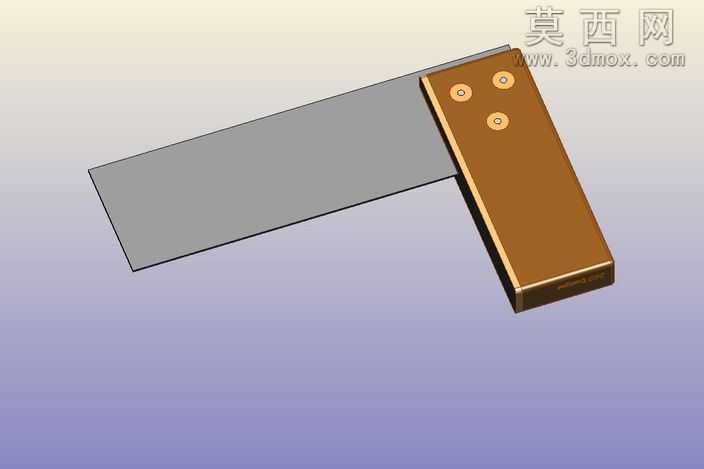

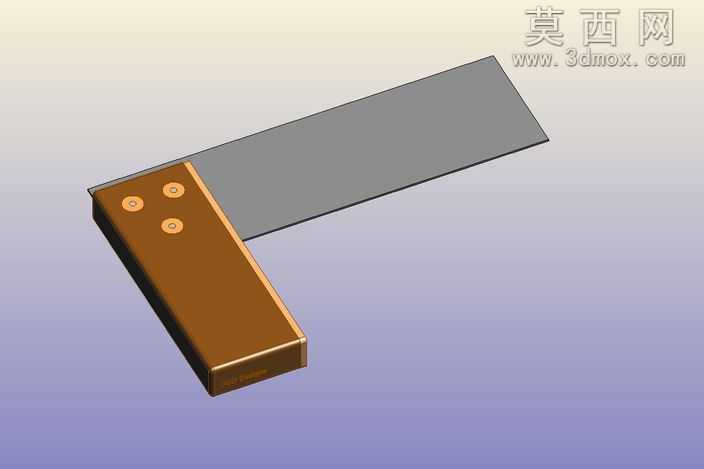

本作品为系列工具设计的首个三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对各部件的装配间隙做了合理预留，确保后续结构迭代时可直接通过参数调整快速修改尺寸。模型整体分为两大核心结构部分，分别为长条形平直作业基座与棕色握持导向座：平直作业基座采用薄型长方体结构，建模时通过拉伸凸台命令生成基础实体后，对边缘做了0.2mm的倒角处理，避免实际使用时的锐边划伤问题，材质设定为高碳钢，表面做哑光磨砂金属材质渲染，还原金属工具的真实质感，其平直度在建模时通过基准面严格约束，保证作为作业基准的平面度误差控制在合理范围内。棕色握持导向座采用一体化包覆式结构设计，建模时通过多步拉伸与切除命令完成内部滑槽的构建，滑槽与平直作业基座采用间隙配合，可沿着基座长度方向顺畅滑动，导向座表面设置了三个圆形定位凸点，建模时通过圆周阵列命令快速生成，凸点表面做了防滑纹理的细节处理，材质设定为高强度工程塑料，渲染时添加了细微的塑料颗粒质感，区分于金属基座的材质表现，同时还原手持工具的握持触感。导向座与基座的连接结构采用内嵌式滑槽设计，无需额外紧固件即可实现滑动导向功能，建模时对滑槽的接触端面做了平行度约束，保证滑动过程无卡滞。渲染阶段采用渐变色浅紫到米白的背景环境，添加了柔和的环境光与定向光源，对金属基座添加了轻微的反射效果，对塑料握持座添加了适度的漫反射效果，清晰展现两个部件的材质差异与结构轮廓，同时通过透视角度调整，完整呈现工具的装配状态与滑动行程范围。设计思路上，该工具定位为小型手动裁切作业的辅助定位器具，可搭配刀片完成薄型材料的直线裁切作业，整体结构简洁无冗余部件，便携性强，后续系列化设计可在导向座上拓展刀片固定、刻度标识、锁紧机构等功能模块，本模型作为系列的基础款，完成了核心滑动导向结构的验证，为后续功能拓展预留了充足的安装空间与结构接口，各部件的建模均保留了完整的特征树，可直接用于工程图导出与3D打印验证。
