细长轴类精密顶针机械零件设计

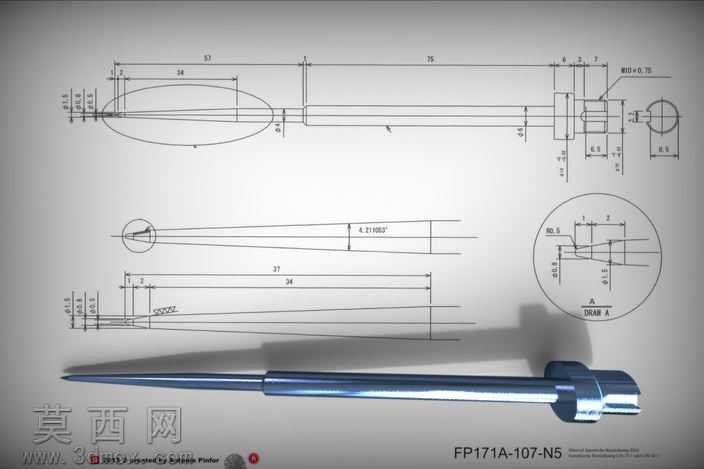

本作品为细长轴类精密顶针零件的三维建模设计，整体采用参数化建模思路完成全尺寸构建，建模过程中严格遵循机械加工的尺寸公差要求，对锥面段、直杆段、尾部安装定位段分别进行独立特征构建，保证各段同轴度公差符合精密工装配件的使用要求。建模阶段首先绘制多视角二维草图作为基准，通过回转特征完成主体基础形态构建，针对锥尖部分的微小角度斜面，采用精确角度约束完成草图绘制，保证锥尖的角度精度与图纸标注完全一致；尾部的定位卡槽、安装凸台特征通过拉伸、切除命令完成，对所有锐边位置添加符合加工要求的微小倒角，避免实际加工过程中出现应力集中的问题。材质渲染阶段，主体零件赋予抛光高速钢材质，调整金属材质的反射率、粗糙度参数，还原精密加工五金零件的金属光泽与表面质感，背景搭配工程图纸作为衬托，同时渲染出零件在平面上的柔和投影，增强三维展示的真实感。结构设计上，该零件整体为同轴回转体结构，前端细长锥段为工作接触端，锥度经过精确计算，保证工作过程中的定位精准度；中间长直杆段为主体支撑部分，直径均匀一致，保证整体刚性；尾部的凸台与卡槽结构为安装定位结构，用于和配套工装完成装配固定，各段之间采用平滑过渡连接，避免截面突变带来的强度缺陷。建模过程中对所有关键尺寸添加参数关联，可根据实际使用需求快速调整各段长度、直径、锥度参数，适配不同规格的工装使用场景，所有特征构建均保留完整建模历史，方便后续进行工程图导出、装配干涉检查、加工工艺模拟等后续操作，模型整体几何拓扑完整，无破面、重叠面、多余特征等问题，可直接导入各类三维软件进行后续的仿真分析、数控编程等工作。
