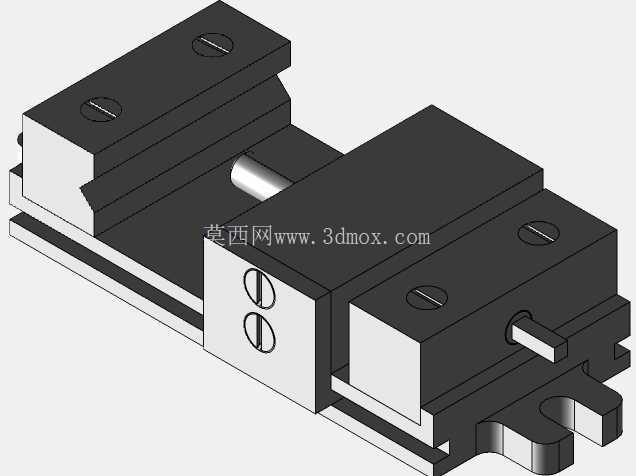

机加工用组装式机用虎钳结构设计

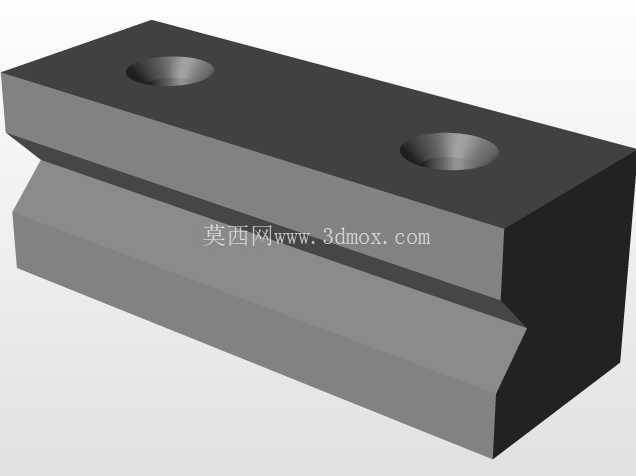

　　在常规金属切削加工场景里，机用虎钳是铣床、钻床、镗床等设备上最常用的工件装夹载体，区别于手动台虎钳，这类机装式虎钳的安装基准完全匹配机床工作台的T型槽定位逻辑，不需要额外做过渡适配就能直接固定在工作台面，承担从毛坯粗加工到半精加工阶段的工件夹持任务。这款虎钳采用分体组装式结构设计，固定钳身与活动钳身的配合面做了研磨处理，滑动间隙控制在0.02mm以内，避免装夹过程中出现钳口偏移导致的工件垂直度超差。钳口部分采用可更换式设计，两个钳体上的安装槽预留了标准螺孔，既可以安装光面平钳口夹持已加工面的工件，也能更换成齿面钳口夹持毛坯件，不需要整体更换钳身就能适配不同的加工工况。

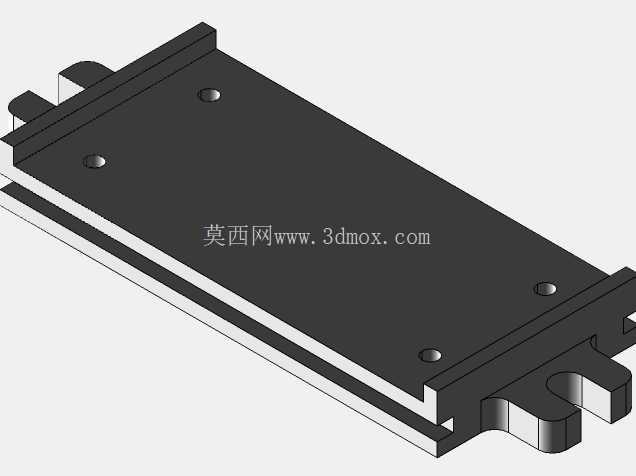

　　传动部分采用梯形丝杠副驱动，丝杠的轴向间隙通过端部的锁紧螺母可调节，长期使用出现磨损后不需要拆解整个钳体就能完成间隙补偿，能有效降低日常维护的工作量。从安装边界来看，虎钳底座的定位键槽宽度采用通用机床标准尺寸，底部的两个安装耳预留了螺栓过孔，适配M12到M16的T型槽螺栓，安装时只需要将定位卡入工作台T型槽，拧紧螺栓就能完成固定，整体安装后的平面度误差不超过0.015mm，能保证装夹基准与机床工作台的平行度要求。设计过程中优先考虑了组装便利性，整个虎钳拆解后分为固定钳座、活动钳身、丝杠、钳口板、锁紧螺钉几个独立模块，每个模块的配合面都做了倒角导向，车间装配时不需要专用工装就能完成整机组装，后期维护更换易损件也十分便捷。

　　钳身的主体结构采用高刚性的箱型截面设计，在夹持大切削量的工件时，钳身的形变量控制在允许范围内，不会因为切削力过大出现钳口抬升的问题。活动钳身的滑动导轨采用矩形导轨结构，相比燕尾导轨拥有更大的承载接触面积，在承受侧向切削力时稳定性更好，尤其适合铣削加工时的断续切削工况，不会因为冲击载荷导致钳身窜动。丝杠端部预留了方头接口，既可以用常规扳手手动夹紧，也能配套加力杆增大夹紧力，针对重型工件装夹时能提供足够的夹持力矩，避免加工过程中工件移位。在钻床工序使用时，这款虎钳的底座平面与工作台完全贴合，夹持工件后钻孔的垂直度能直接靠钳身的基准面保证，不需要额外打表找正，能大幅缩短单件加工的辅助准备时间。

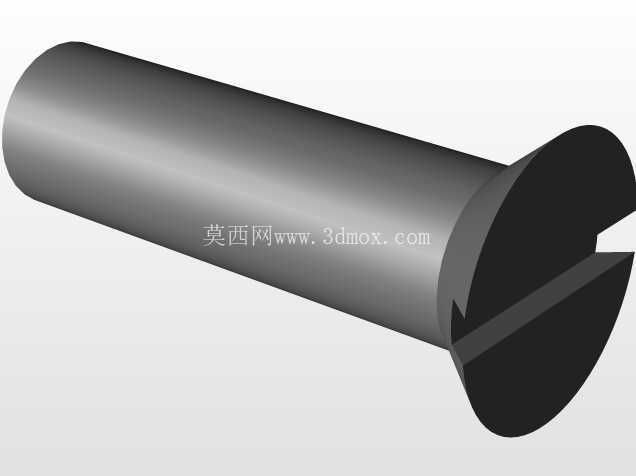

　　针对车床辅助工序的使用场景，这款虎钳也可以配套弯板安装在花盘上，装夹不规则形状的工件，配合花盘的平衡块调整后就能完成偏心件、异形件的车削加工。钳身表面的沉头螺钉安装孔都做了平齐处理，安装钳口板后螺钉头不会突出钳口表面，避免装夹工件时刮伤工件已加工表面，也不会在加工过程中与刀具发生干涉。整体结构没有多余的复杂构件，所有受力部位都做了加强筋处理，在保证整体刚性的前提下控制了整体重量，单人就能完成虎钳在不同机床之间的转移安装。滑动配合面都预留了润滑油槽，日常维护时只需要定期在油槽内注入润滑脂，就能保证活动钳身滑动顺畅，不会出现卡滞问题，适合车间多粉尘、多切削液的恶劣工况长期使用。
