大学生方程式赛车空气动力套件结构设计

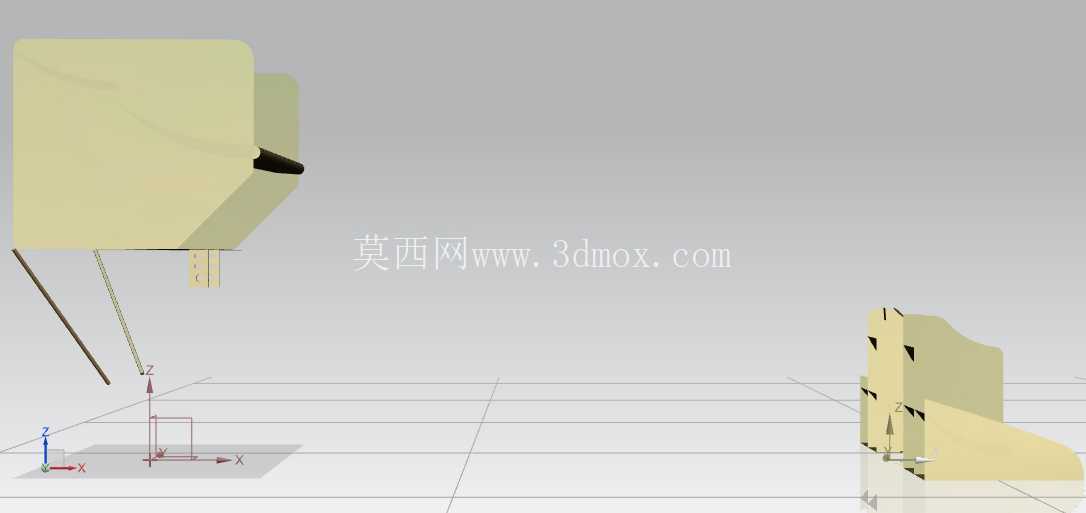

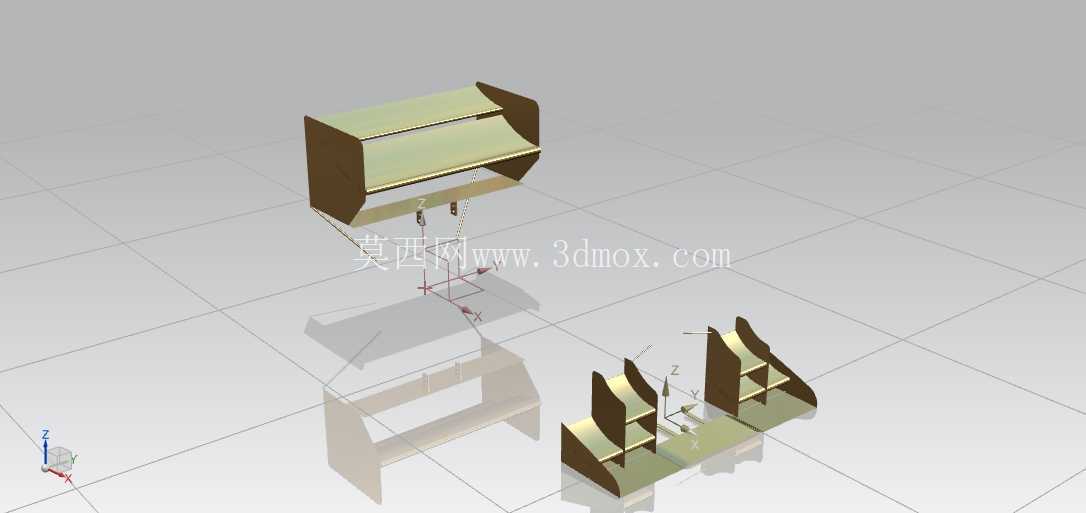

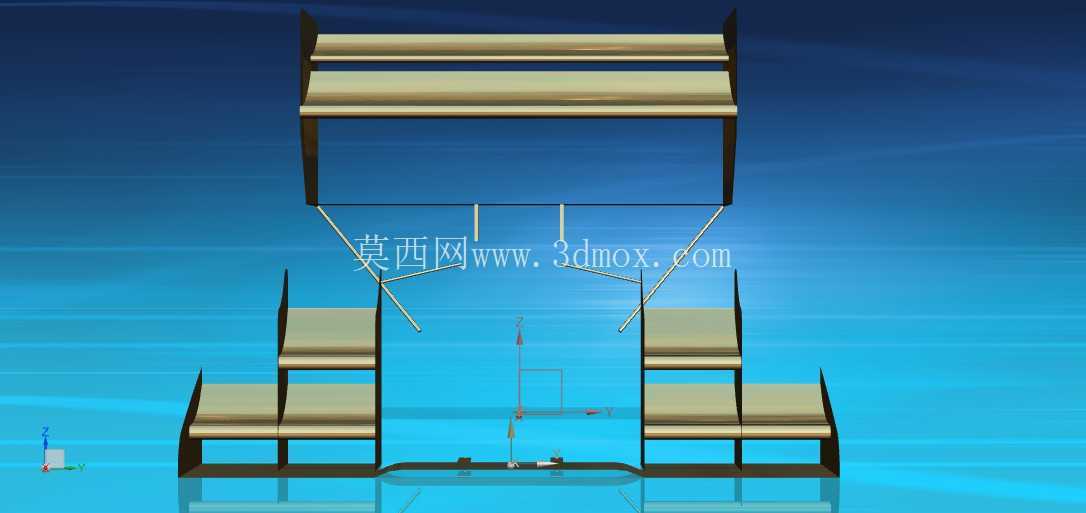

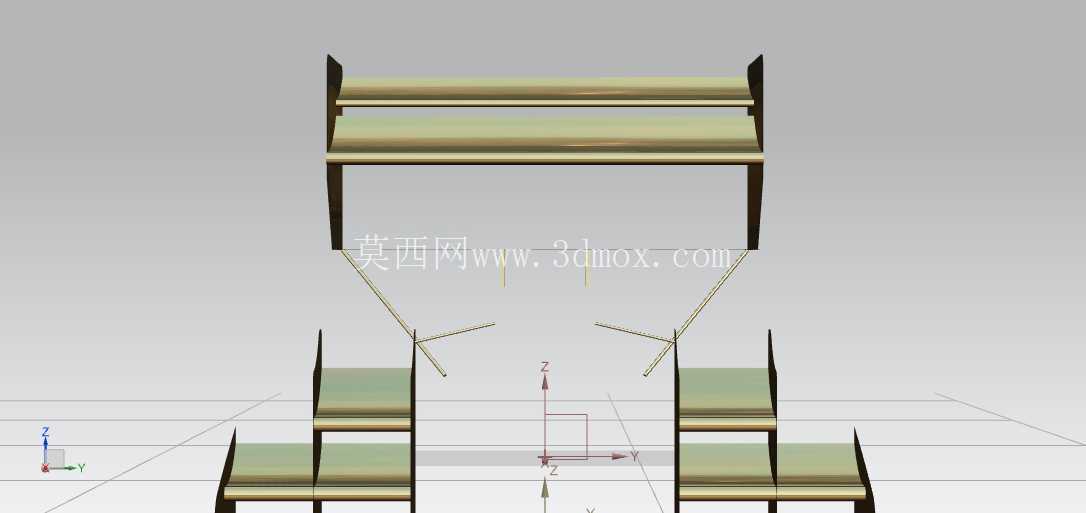

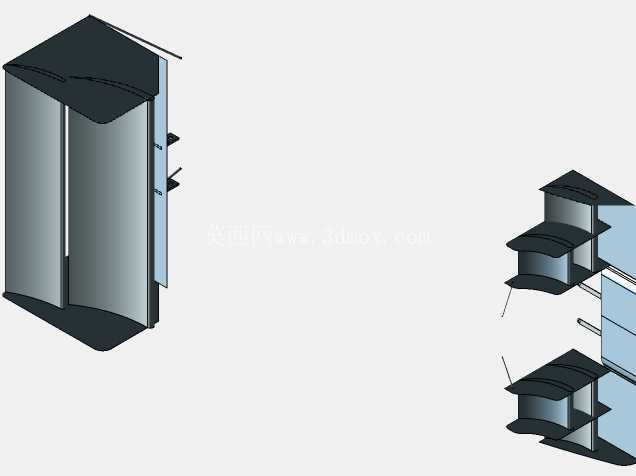

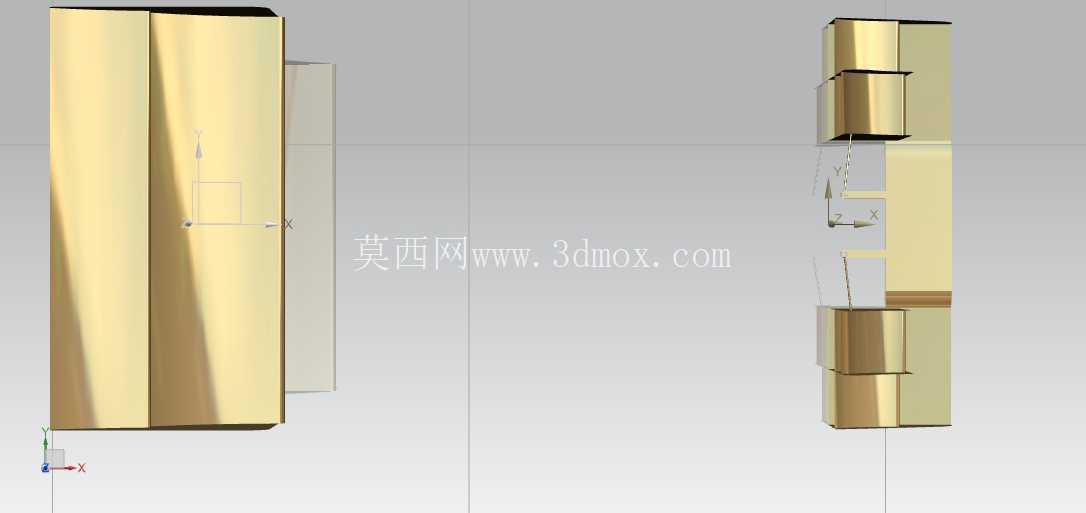

　　这套空气动力套件专为大学生方程式赛车开发，核心作用是在赛事规则允许的尺寸边界内，通过气流梳理为赛车提供足够的行驶下压力，同时将气动阻力控制在合理区间，适配赛道高速过弯、直线加速的复合行驶需求。整套套件分为前翼总成与尾翼总成两个独立模块，两个模块分别对应赛车前后轴的下压力分配需求，设计阶段就同步考虑了与车架现有安装点的匹配性，不需要对原有车架主体结构做额外切割或焊接改造，可直接通过标准紧固件完成装配。

　　前翼部分布置在赛车前轴前方的低位区域，整体宽度控制在赛事规则允许的前轮轮距外侧边界内，不会超出车身最大外廓尺寸，翼片采用多段式分层结构，主翼面负责承接车头正面来流，上层襟翼可根据不同赛道的下压力需求做小范围角度调整，翼片两端设置了垂直端板，一方面可以抑制翼片上下表面的气流绕流产生的翼尖涡，降低诱导阻力，另一方面可以引导前轮外侧的气流避开轮胎正面的高压区，减少轮胎带来的气动阻力。前翼的安装支架采用轻量化的镂空结构，支架与车架前舱的安装点预留了长圆孔调节余量，可根据实际装配需求调整前翼的离地高度与安装倾角，适配不同调校状态下的车头高度变化。

　　尾翼部分布置在赛车后轴上方的高位区域，整体高度不超过车手头盔顶部的规则限制高度，翼面采用主翼加双襟翼的组合结构，主翼面承担主要的负升力生成作用，襟翼角度可根据赛道特性做分级调整：在多低速弯的赛道上可增大襟翼偏转角度，获取更高的下压力系数，提升弯道抓地力；在多高速直道的赛道上可减小襟翼偏转角度，降低气动阻力，提升直线加速尾速。尾翼的端板除了抑制翼尖涡之外，还整合了后部气流梳理的功能，可将后轮甩出的乱流与尾翼下方的气流做隔离，避免乱流干扰尾翼下表面的气流附着效率。尾翼的安装支架采用对称式双立柱结构，立柱与车架后防滚架的上部安装点直接连接，安装位置避开了发动机进气、散热系统的气流通道，不会对动力系统的进气效率与散热效率产生负面影响。

　　设计阶段通过多轮气流仿真验证，调整了翼片的剖面曲率与相对位置，确保前翼与尾翼的下压力分配比例匹配前后轴的轴荷特性，避免出现前轴下压力不足导致的转向不足，或是后轴下压力过高导致的高速行驶稳定性下降问题。翼片的边缘都做了圆角过渡处理，避免尖锐边缘在装配与赛事过程中产生安全隐患，所有翼片的连接位置都设置了定位止口，装配时不需要额外做对位调整，可快速完成组装与更换。整套套件的安装边界充分考虑了赛车现有部件的布置空间，前翼不会遮挡前悬的转向拉杆运动行程，尾翼不会干扰后悬的减震器运动，也不会与车手佩戴头盔后的坐姿空间产生干涉，在满足气动性能需求的同时，兼顾了装配便利性、维护便捷性与赛事规则符合性。
