汽车燃油喷射器内部结构剖面三维设计

　　在车用动力系统的燃油供给链路里，燃油喷射部件是决定空燃比控制精度、燃烧效率与排放表现的核心执行元件，这套剖面结构模型完整还原了柱塞式燃油喷射器的内部装配关系，可直接用于结构原理教学、装配工艺验证以及配套零部件的选型参考。从实际装车场景来看，这类喷射部件多布置在发动机进气歧管或气缸盖的安装位上，顶端对接燃油分配轨的高压油路，侧部预留电控接插件的安装空间，喷嘴端朝向进气道或燃烧室内部，安装时需要保证喷嘴轴线与进气气流方向形成预设夹角，避免燃油喷束撞击进气道壁面形成液膜，影响实际雾化效果。

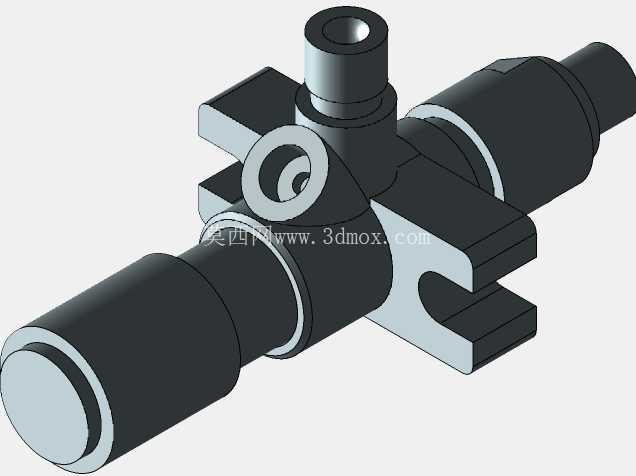

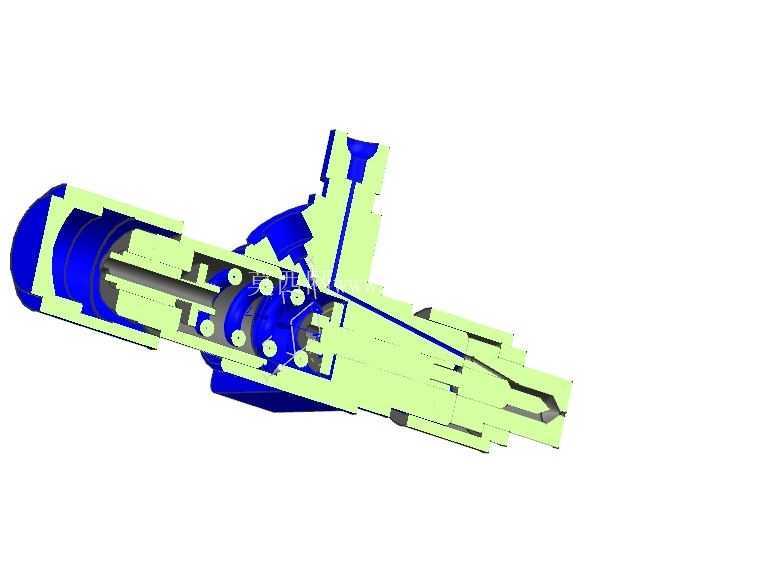

　　模型采用全剖视的展示形式，将内部的衔铁组件、柱塞偶件、复位弹簧、油道腔体、密封结构以及喷嘴喷孔段全部做了可视化处理，能清晰看到各零件的配合公差带设计逻辑：柱塞与柱塞套之间采用高精度间隙配合，配合间隙控制在微米级，既保证柱塞往复运动的顺滑性，又能避免高压燃油从配合面泄漏，这部分的尺寸精度直接决定了喷射压力的建立速度与燃油计量的准确性。复位弹簧的刚度参数经过匹配设计，在电磁阀断电后能快速推动柱塞复位，切断燃油供给，弹簧的安装预紧力需要和燃油轨压、电磁吸力做匹配，避免出现喷射结束后滴漏、或者开启响应滞后的问题。

　　从设计思路上看，这套结构优先保证了燃油通路的流畅性，进油端设置了环形过滤槽，能拦截燃油中的细小杂质，避免杂质进入柱塞偶件造成卡滞或者磨损；油道从进油口到喷嘴段的流道做了平滑过渡处理，减少高压燃油流动过程中的压力损失，保证喷孔端的燃油压力稳定。喷嘴端的喷孔采用多微孔设计，喷孔的直径、数量和入射角度都经过匹配，能让喷出的燃油形成均匀的雾化锥角，和进气气流充分混合，提升燃烧效率。模型中也还原了各部位的密封结构，包括上端与燃油轨连接的密封圈槽、柱塞腔的密封端面、喷嘴与壳体的压装密封位，这些位置的尺寸设计直接关系到整个部件的高压密封性能，避免出现燃油泄漏引发的安全隐患。

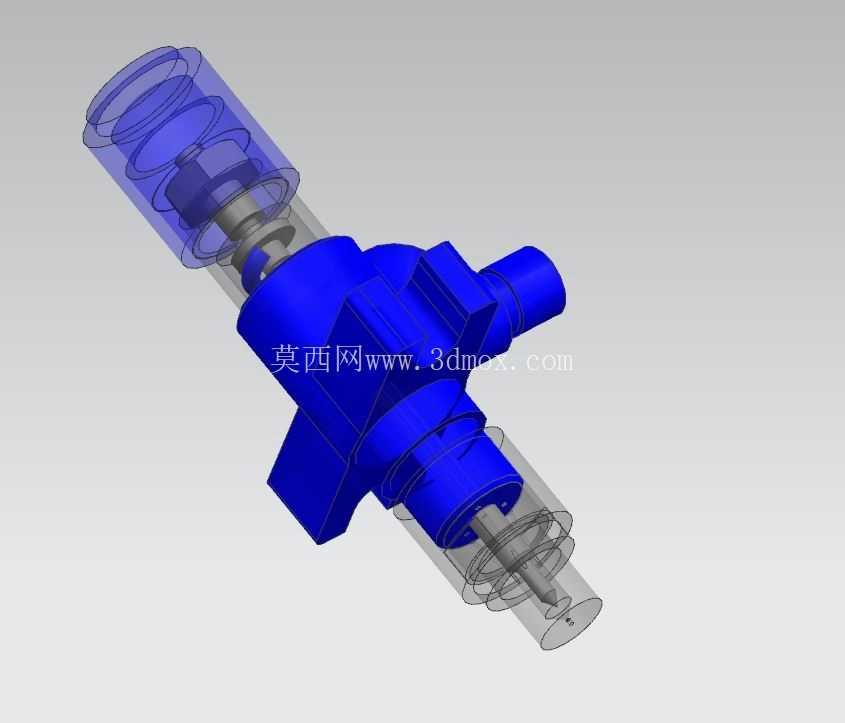

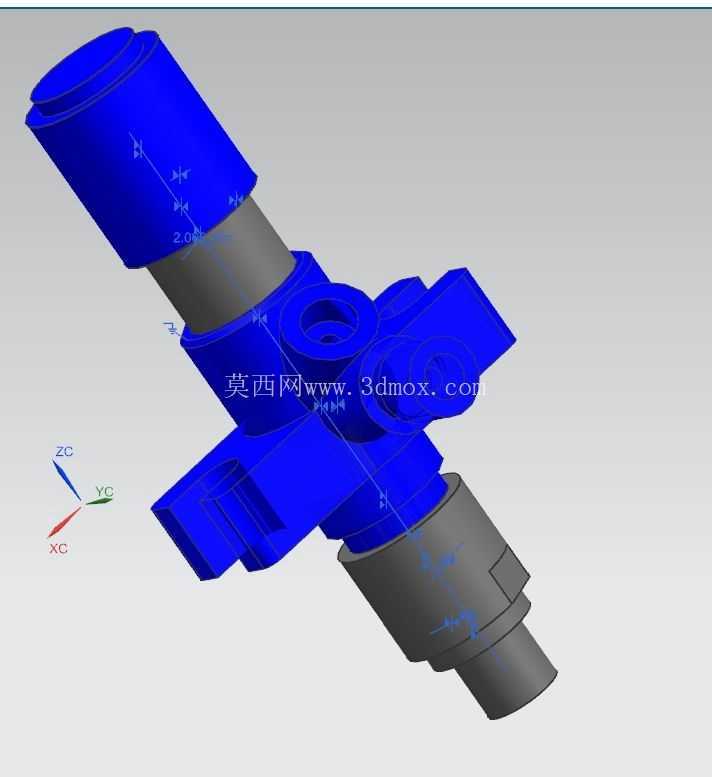

　　在安装边界的设计上，整个喷射器的主体外径、安装定位台阶的尺寸、端部的密封槽规格都参照了主流乘用车的安装标准，上端的进油接口尺寸适配常规的燃油轨快接结构，侧部的电磁阀安装位预留了足够的接插件插拔空间，整体长度尺寸满足气缸盖或进气歧管的安装深度要求，不会和周边的气门室盖、进气歧管附件产生运动干涉。各零件的装配顺序在模型中也有清晰的层级体现：从喷嘴端开始依次装配喷孔片、密封垫、柱塞套、柱塞、复位弹簧、衔铁、电磁线圈组件、上端盖与进油接头，装配过程中需要保证各同轴零件的同轴度公差，避免柱塞运动过程中出现偏磨，缩短部件的使用寿命。

　　这套模型的结构细节覆盖了燃油喷射器从进油、压力建立、喷射执行到复位断油的全流程结构逻辑，对于刚接触燃油系统设计的工程师来说，可以通过剖面结构快速理解各部件的功能关联；对于做工艺设计的人员来说，能直观看到各配合面的位置与装配关系，方便制定装配工序与检测基准；在做故障分析时，也可以借助这个结构模型判断卡滞、泄漏、雾化不良等常见故障对应的结构位置，快速定位问题根源。
