乘用车车身曲面造型结构设计

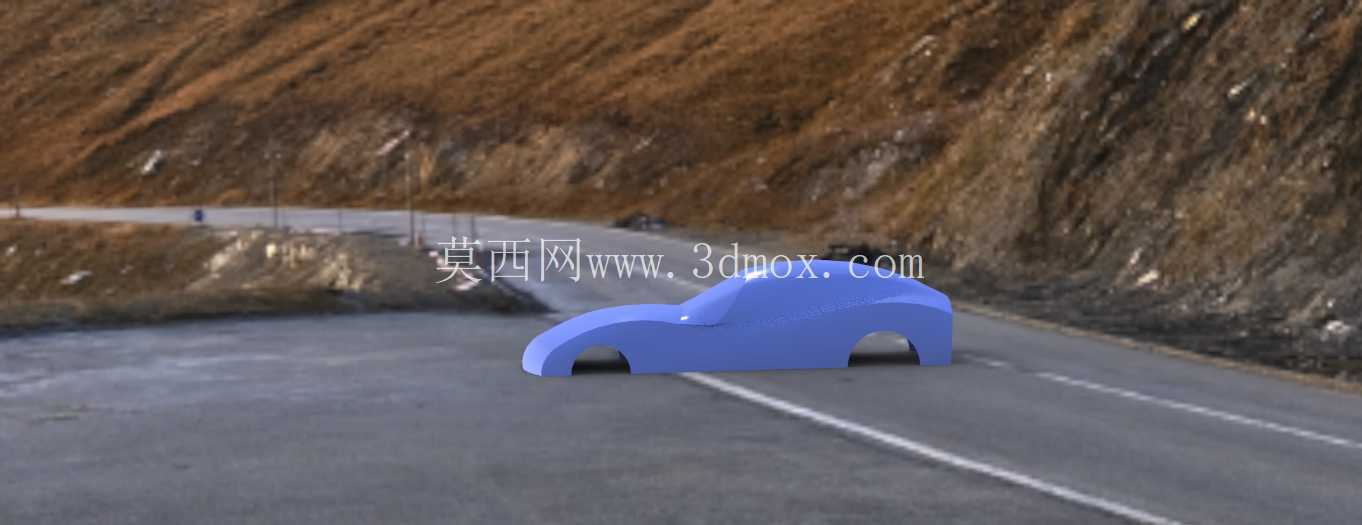

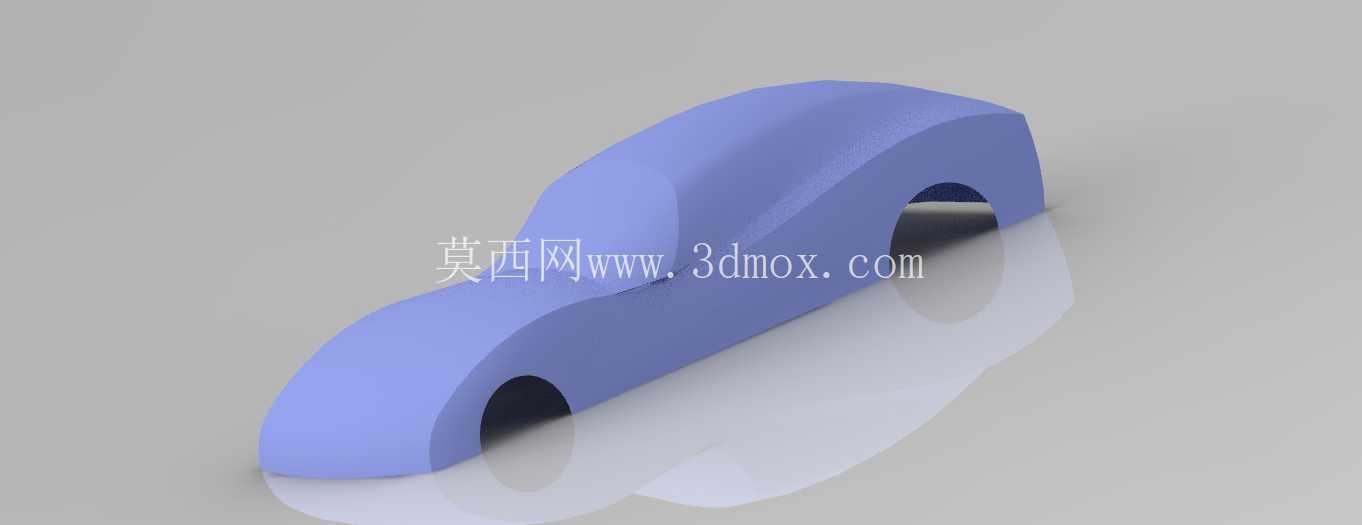

　　在汽车整车正向开发流程中，车身外表面的曲面建模是衔接造型创意与工程落地的核心环节，不同于常规机械零件以参数化实体特征为主的设计逻辑，车身曲面需要同时兼顾空气动力学性能、冲压成型工艺可行性、装配公差匹配以及视觉审美需求，整个建模过程需要在美学表达与工程约束之间反复迭代平衡。从实际工程应用场景来看，这类基础曲面模型通常用于整车开发的前期概念验证阶段，在油泥模型完成扫描点云处理后，通过三维曲面构建还原造型意图，为后续的外覆盖件结构设计、风阻仿真分析、人机工程校核提供基础数模依据。不同于最终量产阶段的详细数模，该阶段的曲面模型更侧重整体型面的连续性控制，重点保证主型面的G2曲率连续，避免出现局部曲率突变导致的光影褶皱，这直接决定了实车喷涂后的外观质感。

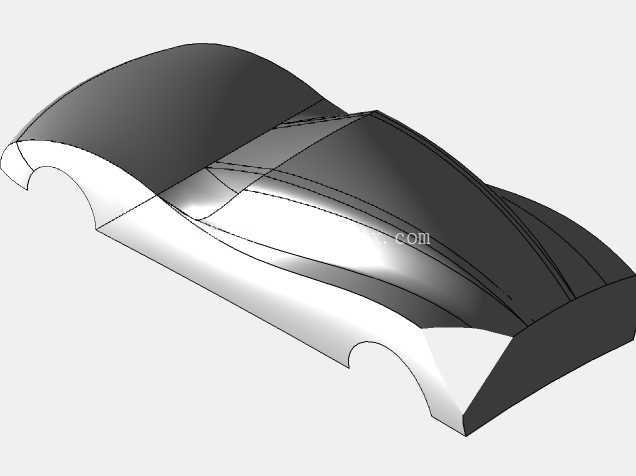

　　从设计思路层面展开，车身曲面建模通常遵循从大面到细节的拆分逻辑，首先确定整车的Y0基准对称面，依次构建引擎舱盖、前挡风玻璃、车顶、后尾箱、侧围等主特征大面，每个主面的构建都需要结合整车的尺寸边界约束——通常乘用车的车身宽度控制在1.8米左右，高度在1.4-1.6米区间，轴距根据车型定位在2.6-3米范围，所有曲面的构建都不能超出前期定义的整车外轮廓硬点边界，这些硬点包括轮心位置、门槛梁高度、挡风玻璃倾角、前后悬长度等直接影响整车性能与法规要求的关键坐标点。在主大面搭建完成后，再通过过渡曲面连接各个相邻主面，比如A柱与前挡风、侧围的衔接区域，翼子板与引擎盖、保险杠的过渡区域，这些过渡面的曲率变化需要反复调整，既要保证曲面连接的顺滑度，还要预留足够的结构空间布置A柱内饰板、雨刮器、线束等内部部件，避免出现曲面造型与内部结构干涉的问题。

　　从功能特性角度来看，车身曲面的型面设计直接影响车辆的空气动力学表现，比如车顶曲面从B柱向后的下压角度，需要结合尾流分离点的位置进行优化，尽可能降低高速行驶时的空气阻力系数，同时减少后风挡区域的涡流积灰问题；侧围曲面的腰线上挑角度与型面内凹弧度，除了塑造造型的肌肉感，还要兼顾行驶过程中气流对车身侧面的冲刷效果，减少泥水附着在侧窗与门把手区域的概率。轮拱区域的曲面过渡需要考虑轮胎跳动的最大行程边界，预留足够的安全间隙，避免车辆在极限颠簸、转向工况下轮胎与轮拱护板发生剐蹭，通常这个间隙在满载状态下需要保留至少30mm的余量，同时还要考虑防滑链安装后的额外厚度需求。

　　在建模的工艺可行性校核层面，所有外覆盖件的曲面拔模角度需要满足冲压工艺要求，通常外板件的拔模角度不小于3度，对于特征棱线位置的圆角半径需要控制在合理范围，避免冲压过程中出现开裂、起皱等成型缺陷，同时曲面的曲率变化不能过于剧烈，否则会导致冲压后零件的回弹量难以控制，增加后期模具调试的难度。在装配边界的处理上，车身各个覆盖件之间的分缝位置需要在曲面阶段就预留均匀的间隙面差，通常前后门之间的间隙控制在3-4mm，引擎盖与翼子板之间的间隙控制在3.5mm左右，所有分缝的走势需要与曲面的法向保持一致，保证装配后的间隙均匀度，避免出现肉眼可见的段差。

　　不同于零部件的实体建模，车身曲面建模对曲线的控制点排布有严格要求，通常构建基础样条曲线时会尽量减少控制点数量，保证曲线的曲率梳变化均匀，避免出现不必要的拐点，由曲线生成曲面时优先采用四边面拓扑结构，减少三角面、五边面的使用，防止后续曲面偏移、加厚时出现拓扑错误。对于车门把手、充电口盖、天窗开口等局部细节特征，通常在主曲面完成并冻结后再进行切除与细节构建，避免过早加入细节影响主型面的调整效率，这些局部特征的边界需要与主曲面保持G1以上的连续，保证特征区域的光影过渡自然。在实际工程流程中，完成的曲面模型会导入CAE软件进行外流场仿真分析，根据风阻、升力的仿真结果对局部曲面进行微调，比如优化前保险杠下方的导流曲面、后视镜安装座的型面，减少风噪与气动阻力，经过多轮迭代后才能进入下一阶段的结构详细设计环节。
