多安装位铰接式机械连接支座结构设计

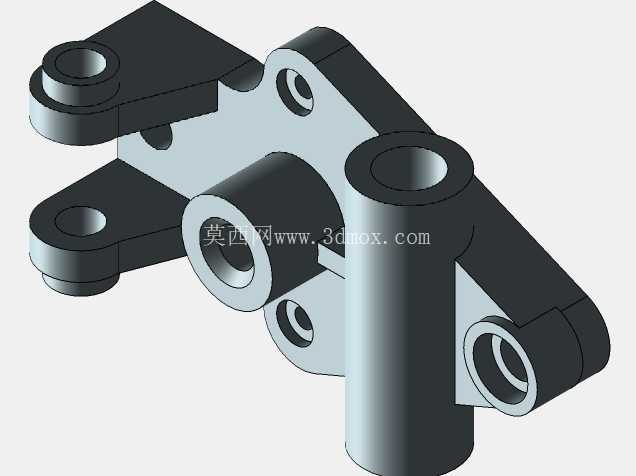

　　这类多安装位铰接支座常出现在凸轮传动机构的从动件支撑单元里，也会在轻工自动化设备的连杆传动组、小型工装夹具的定位铰接模块中承担核心连接作用，区别于普通单孔铰接座，它的多组同轴、异轴孔位设计，能同时满足多组连杆、摆臂的铰接定位需求，不用额外叠加转接板来拓展安装位，能有效压缩传动单元的整体安装空间。从实际使用场景来看，这类支座一般安装在设备的安装基板平面上，底部的大平面作为安装基准面，加工时需要保证平面度在0.02mm以内，避免安装后出现孔位轴线偏移，导致铰接的摆臂运动卡滞。

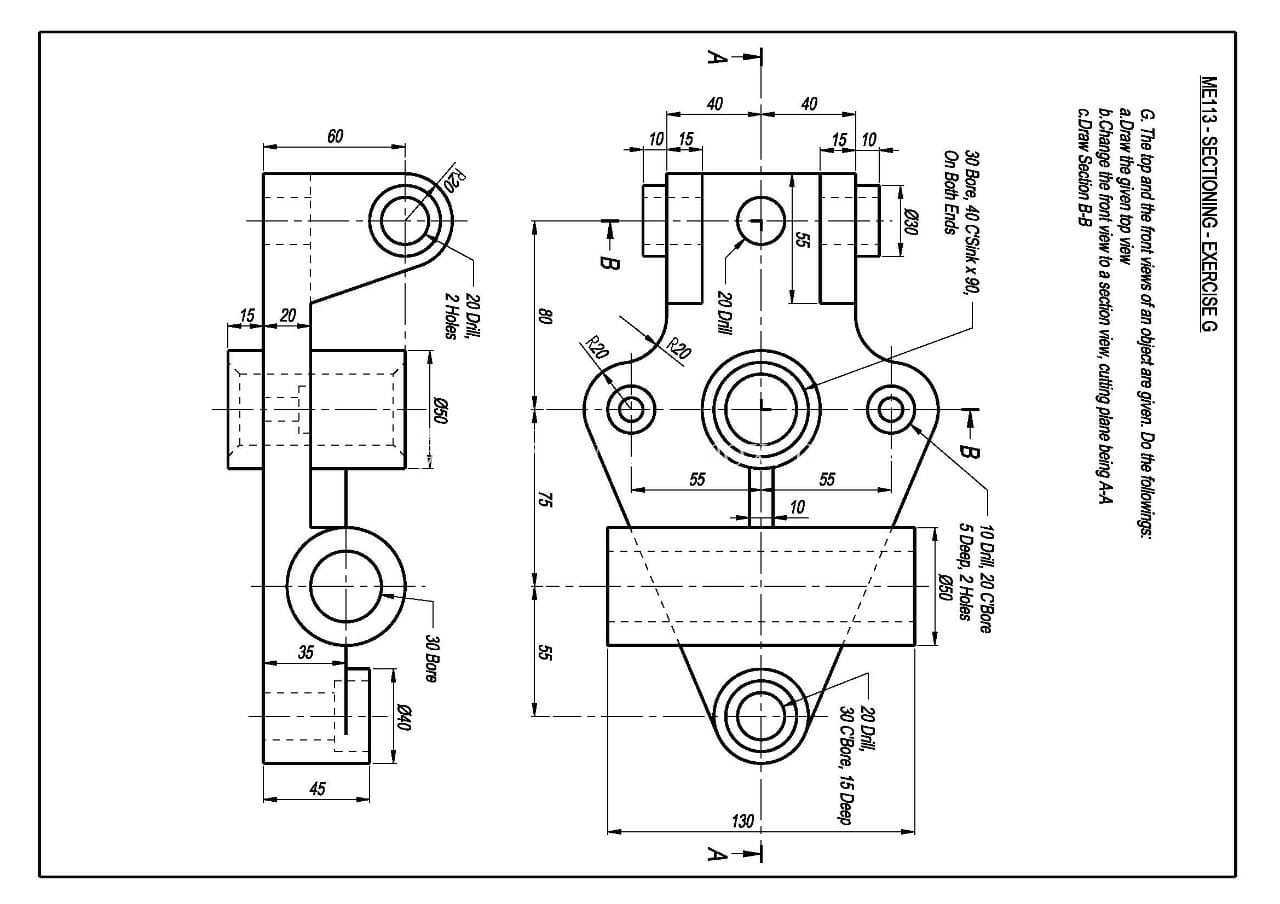

　　设计时首先要梳理各个铰接点的运动轨迹干涉边界：中间大直径的通孔是主铰接轴的安装位，通常用来承载主摆臂的回转载荷，孔内壁需要做粗糙度Ra1.6的精加工处理，配合铜套或者滚针轴承使用，能承受持续的回转摩擦；周边分布的几个带凸台的小孔位，分别对应不同功能的附属摆臂、复位弹簧拉杆或者位置传感器触发片的安装位，每个凸台的高度都经过匹配计算，保证安装在不同孔位的零件运动时不会出现空间干涉，比如左侧伸出的两个带孔凸耳，是用来安装凸轮从动滚轮的摆臂支座，凸耳的间距刚好匹配从动摆臂的宽度，两侧孔的同轴度公差控制在0.015mm，避免摆臂回转时出现别劲的情况。

　　在安装边界的考量上，支座整体的外轮廓没有多余的外伸尖角，所有棱边都做了R2的倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升构件的疲劳强度；底部安装面的两个沉头孔位，是用来穿内六角螺栓将支座固定在设备基板上的，孔位的中心距公差按照IT7级精度设计，能和基板上的预制孔位精准匹配，不需要现场二次修配。从功能特性来说，这种集成式的铰接支座替代了传统多个单孔支座拼接的安装方案，减少了装配时的累积误差，因为所有孔位的位置精度都在同一个毛坯上一次装夹加工完成，相比拼接式结构，整体的位置精度能提升一个公差等级，同时也减少了紧固件的使用数量，降低了设备长期运行后因为紧固件松动导致的传动精度下降风险。

　　设计过程中还需要考虑载荷的传递路径：主铰接孔承受的径向载荷会通过中间的立筋结构传递到底部安装面，立筋的厚度根据额定载荷的1.5倍安全系数计算确定，避免长期受载出现结构变形；各个侧伸凸耳的根部都做了圆角过渡，减少应力集中，在承受摆臂带来的交变载荷时不会出现根部断裂的问题。另外，支座上预留的几个小直径光孔，是用来安装润滑油嘴的，能定期给各个铰接孔内的轴承或者铜套加注润滑脂，延长铰接副的使用寿命，不用拆解整个传动单元就能完成日常维护，适配工厂设备常态化运维的需求。在实际选型适配时，需要核对各个铰接孔的直径、孔位中心距是否匹配对应传动机构的连杆尺寸，同时确认支座的总高度是否在设备内部的安装空间范围内，避免和周边的传动轮、走线槽等部件出现空间干涉；如果应用在有腐蚀性介质的生产场景，还可以在加工完成后做表面阳极氧化或者镀镍处理，提升构件的防锈耐腐蚀能力，拓展其在不同工况下的适用范围。
