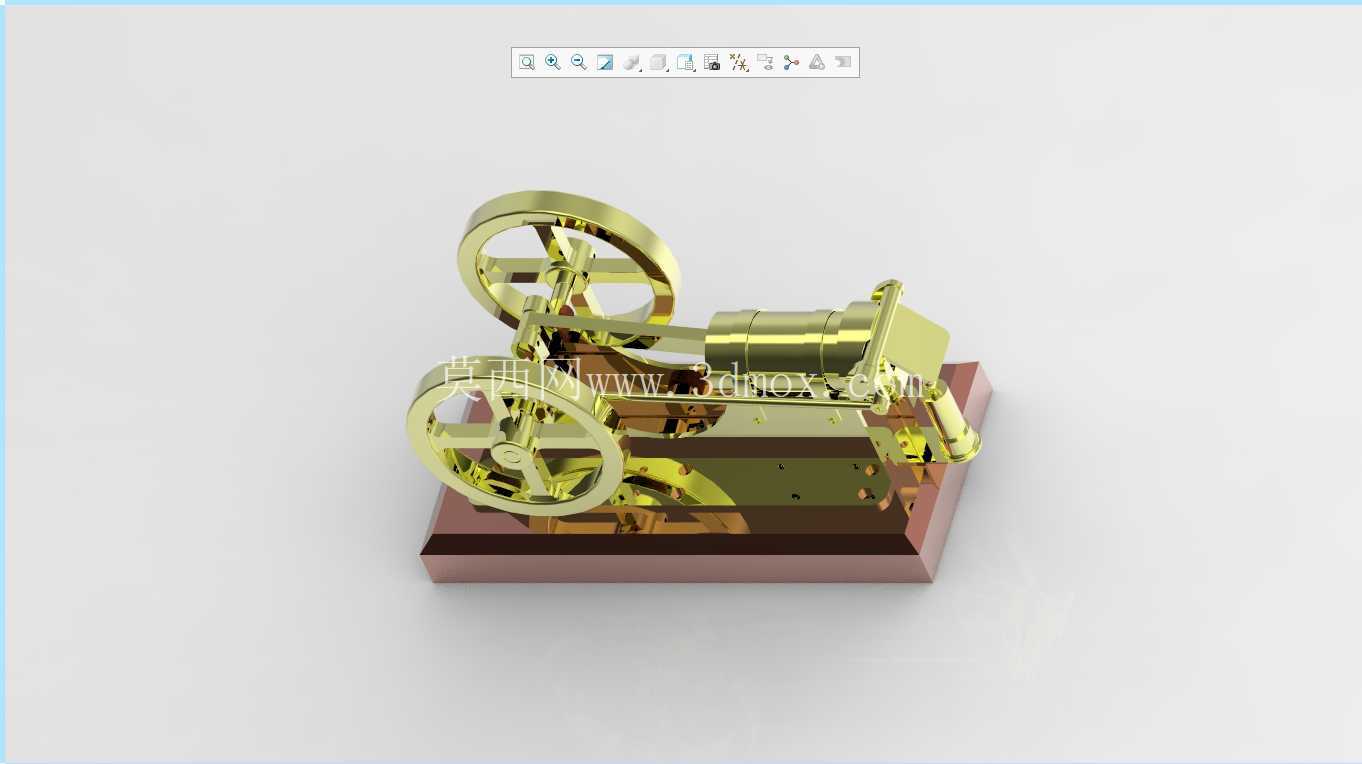

斯特林原理火焰吞噬者动力组件结构

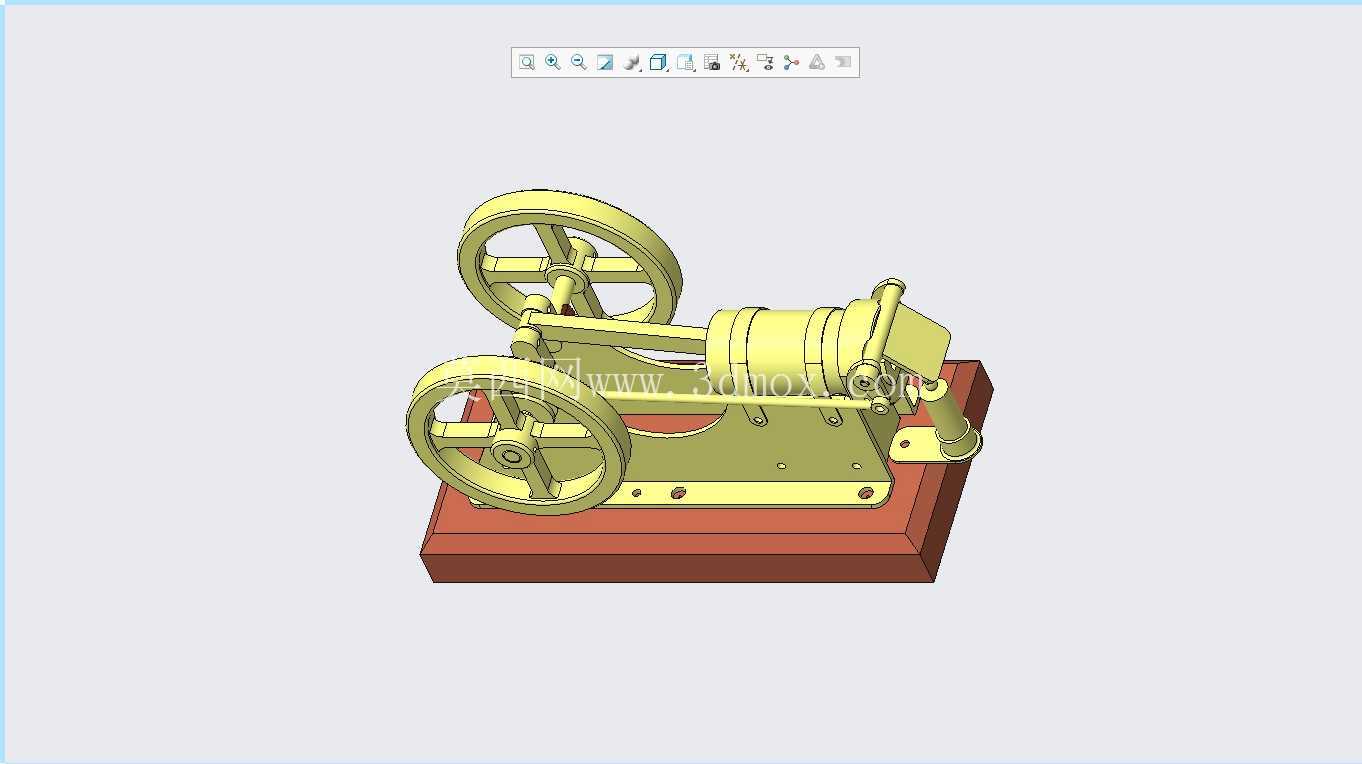

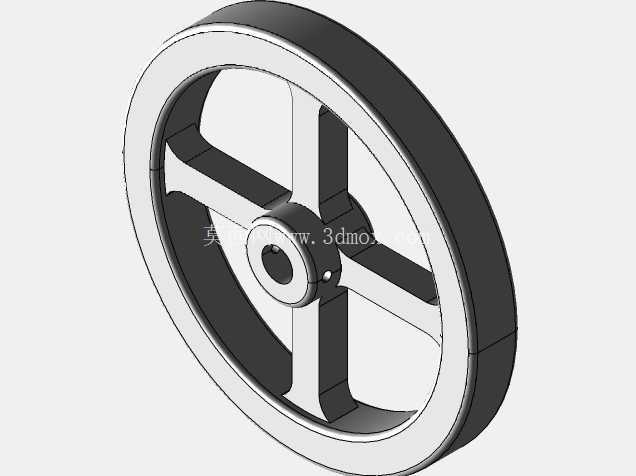

　　从实际应用场景来看，这类小型外燃动力组件常被用作机械原理教学的演示教具，也可作为小型创意装置的动力源，比如搭配微型发电机就能做成小型温差发电演示装置，或者直接作为桌面机械摆件展示热能到机械能的转化过程，相比内燃机模型，它不需要燃油供给系统，只要有小功率的外部热源就能工作，安全性和易操作性都更适合教学场景和个人DIY创作。设计思路上，整套组件采用对称式双飞轮布局，两个飞轮分别布置在曲轴的两端，这种布局可以平衡曲轴旋转时的偏心惯性，让运转过程更平稳，减少高速转动时的振动，飞轮本身采用轮辐式结构，在保证转动惯量的同时尽可能减轻自身重量，轮缘部分做了加厚处理，储存转动动能的能力更强，能够帮助活塞顺利越过上下止点，让动力输出更连贯。这套动力组件的结构设计围绕外燃式热机的工作逻辑展开，核心是通过冷热腔的温差驱动活塞做往复运动，再通过曲柄连杆机构将直线运动转化为双飞轮的旋转动能，整套机构没有复杂的配气阀组，依靠置换活塞的行程差完成工质的冷热循环，对于入门级机械原理学习场景来说，这种结构的容错率更高，组装调试时不需要精准到丝级的配气相位匹配，只要各运动副的间隙控制在0.02-0.05mm之间，保证运动顺滑无卡滞，就能在外部热源加热下稳定运转。

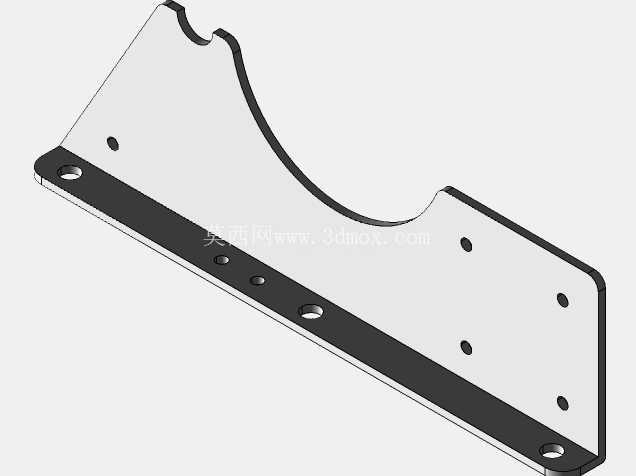

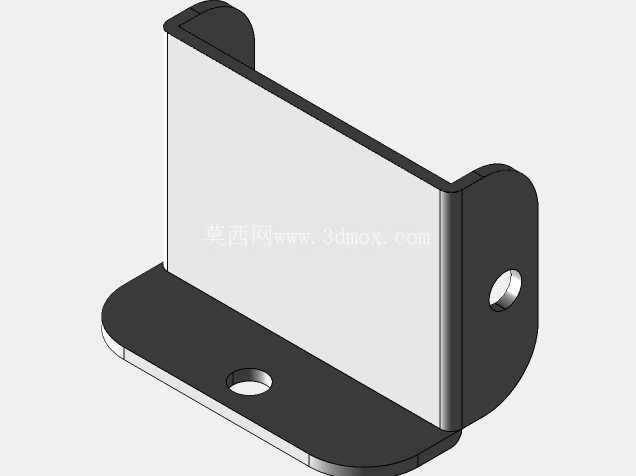

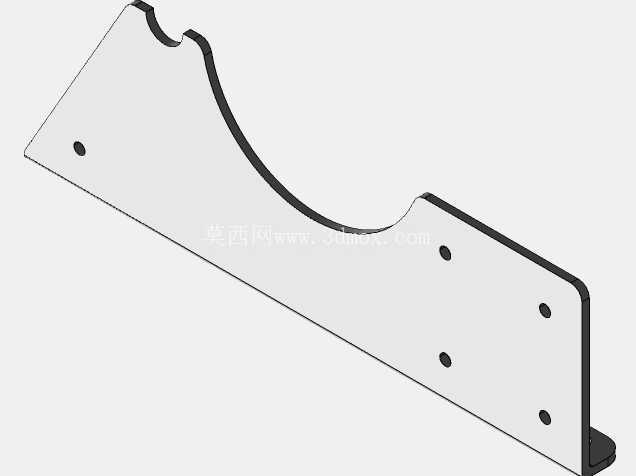

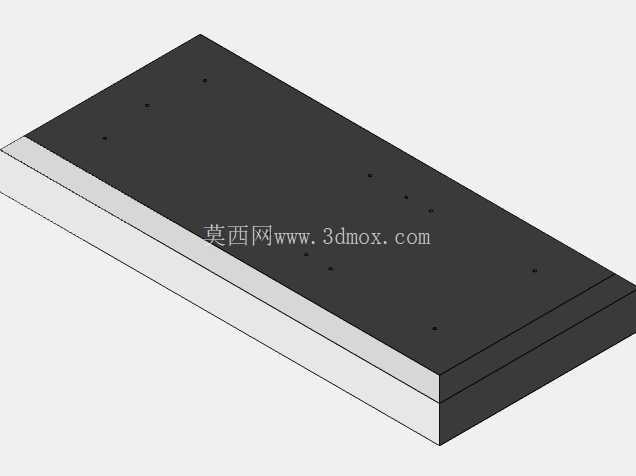

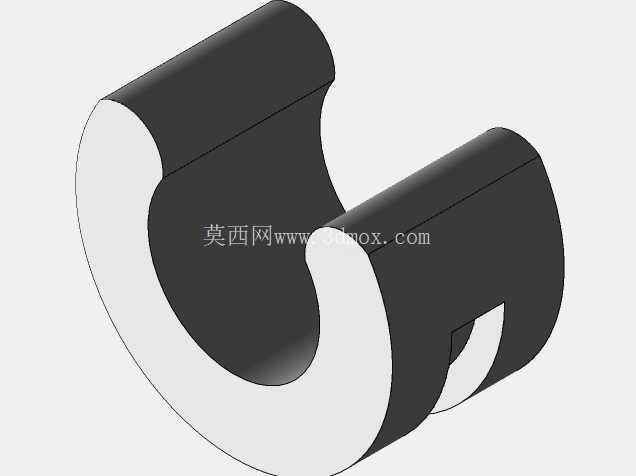

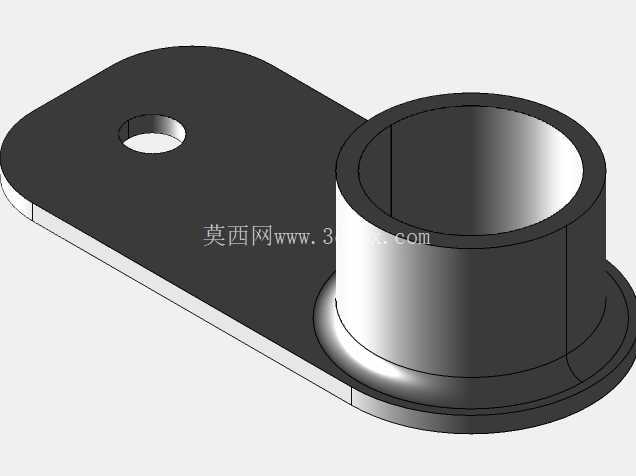

　　底座部分采用平整的板式结构，底部预留了四个安装孔位，安装边界的长宽尺寸控制在180mm×120mm以内，既可以直接放置在平整桌面使用，也可以通过螺栓固定在专用的演示台架上，底座上方的气缸支架采用一体式折弯结构，保证气缸安装的垂直度，避免活塞运动时出现偏磨，影响组件的使用寿命。各运动部件的连接都采用销轴式铰接结构，连杆两端的铰接孔内预留了衬套安装位，长期运转磨损后只需要更换衬套就能恢复配合精度，不需要更换整个连杆零件，降低了维护成本。

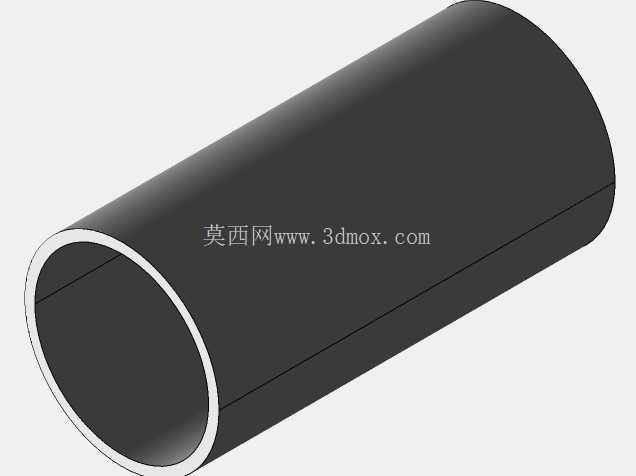

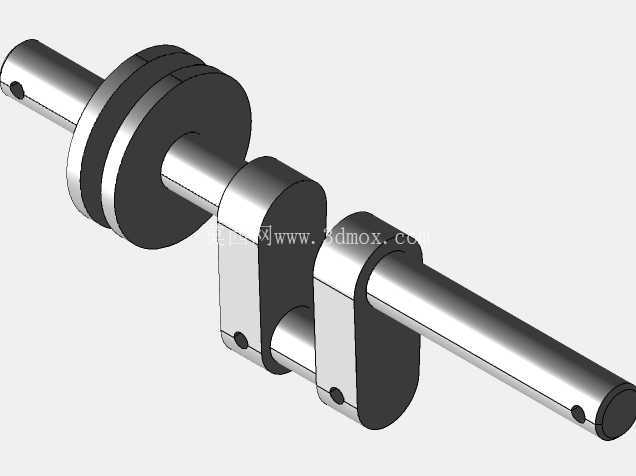

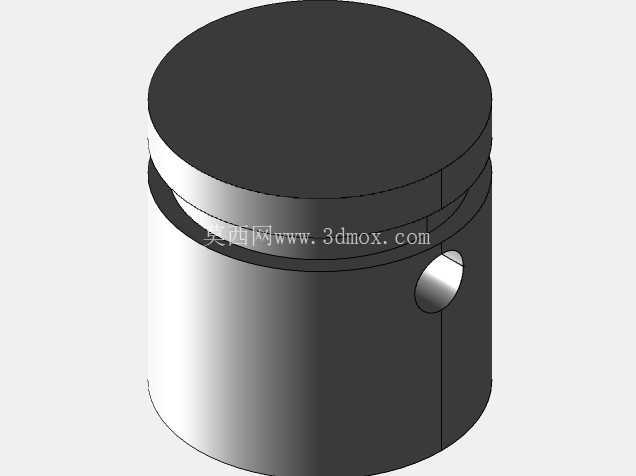

　　气缸部分采用直通式结构，热端直接暴露在热源上方，冷端通过金属壳体自然散热，不需要额外加装散热鳍片，简化了整体结构，置换活塞和动力活塞的行程比设置为1.6:1，这个比例是经过反复调试的最优值，既能够保证工质在冷热腔之间充分置换，又不会因为置换行程过大导致动力活塞的输出行程不足。曲轴的曲柄偏心距设置为8mm，对应的活塞行程就是16mm，这个行程参数搭配双飞轮的转动惯量，在热端温度达到300摄氏度左右时，曲轴转速可以稳定在800-1200转每分钟，能够输出足够的扭矩带动小型负载运转。

　　整套组件的所有零件都采用可拆分设计，组装时不需要特殊的专用工具，只要按照装配顺序依次将曲轴、连杆、活塞、飞轮、支架等部件连接固定，调整好各运动副的间隙，就能完成组装，非常适合机械初学者熟悉机械装配流程，理解曲柄连杆机构的运动原理，以及外燃机的能量转化逻辑。在实际调试过程中，需要注意热端气缸和热源的距离，不能让火焰直接接触气缸密封件，避免密封件过热损坏，同时要保证各铰接部位的润滑，初期组装时可以在销轴位置涂抹少量润滑脂，减少运转时的摩擦阻力，提升运转的顺畅度。从结构强度来看，所有受力部件都采用等强度设计，支架部分的厚度设置为3mm，飞轮的轮辐厚度设置为2mm，既能够承受运转时的交变载荷，又不会因为零件过厚导致整体重量过大，整套组件的总重量控制在1.2kg左右，搬运和展示都非常方便。
