汽车转向系统用转向节接头结构设计

　　在商用车与乘用车的底盘转向传动链路中，转向节接头是衔接转向拉杆与转向节本体的核心受力构件，其结构合理性直接决定转向操作的响应精度与行驶过程中的安全冗余。日常车辆行驶过程中，该零件需要持续传递转向力矩，同时承受路面颠簸带来的交变冲击载荷，不管是铺装路面的高频小幅振动，还是非铺装路面的大扭矩冲击，都需要接头具备足够的结构强度与抗疲劳性能，避免出现变形、断裂引发的转向失效风险。

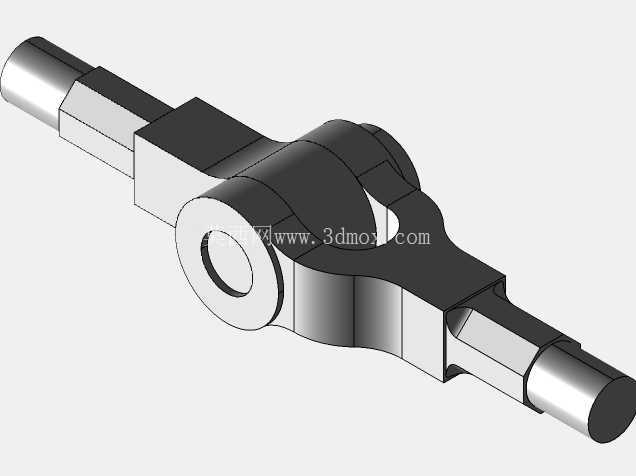

　　从结构设计逻辑来看，该接头采用中间膨大、两端缩径的轴类布局，中间的环形凸台结构是核心的铰接承载位，内孔预留了衬套或轴承的安装空间，可实现与转向节主销端的转动配合，保证转向动作过程中铰接部位转动顺滑无卡滞。两端的轴段做了扁位加工，并非完整圆柱结构，这种设计是为了匹配拉杆接头的安装卡槽，装配时扁位可以嵌入卡槽内起到周向防转作用，避免车辆长期运行过程中接头与连接部件出现相对转动，导致连接松旷、转向虚位增大的问题。两端轴段的直径经过载荷校核确定，既保证足够的抗剪切、抗弯曲强度，又不会因为尺寸过大增加不必要的簧下质量，影响底盘的操控响应表现。

　　实际选型匹配时，需要重点关注几个安装边界尺寸：首先是中间铰接孔的内径与凸台外径，这两个尺寸直接决定了适配的主销直径以及铰接部位的转动间隙，间隙过大会导致转向虚位，间隙过小则会出现转动卡滞，甚至在热胀冷缩后出现抱死风险。其次是两端轴段的长度与扁位的对称度，轴段长度决定了拉杆的安装行程余量，扁位对称度如果超差，会导致装配后拉杆受力偏斜，加快连接衬套的异常磨损。另外，两端轴段的同轴度也是关键形位公差，若同轴度偏差超出设计范围，装配后会产生额外的内应力，在交变载荷作用下更容易在轴肩位置萌生疲劳裂纹，缩短零件的使用寿命。

　　从应用场景覆盖来看，这类结构的转向节接头不仅适配传统燃油车的液压助力转向系统，也可匹配新能源车型的电动助力转向架构，不同载荷等级的车型只需要调整对应轴径、凸台厚度以及材料热处理工艺即可，不需要大幅改动整体结构布局。设计建模过程中，轴肩位置均做了圆角过渡处理，避免直角结构带来的应力集中问题，所有加工面的粗糙度要求也根据配合等级做了区分：铰接内孔与两端安装轴段为配合面，粗糙度要求较高，非配合的外表面则适当降低粗糙度要求，在保证使用性能的前提下控制加工成本。

　　在装配逻辑上，该接头不需要复杂的专用工装，中间铰接位压入耐磨衬套后，通过主销与转向节本体连接，两端轴段插入转向拉杆的连接叉槽内，穿入锁紧销即可完成固定，拆装维护便捷，适合售后维修场景下的快速更换。日常工况下，铰接位置的衬套可以储存少量润滑脂，降低转动过程中的摩擦阻力，减少金属部件的直接磨损，延长整套转向传动机构的维护周期。建模时所有的倒角、退刀槽结构都按照实际加工工艺做了还原，没有出现无法加工的倒扣或者薄壁结构，所有壁厚都经过受力仿真验证，在最大冲击载荷下的变形量控制在设计允许范围内，不会因为塑性变形导致转向参数偏移。
