曲面结构防滑橡胶握柄设计

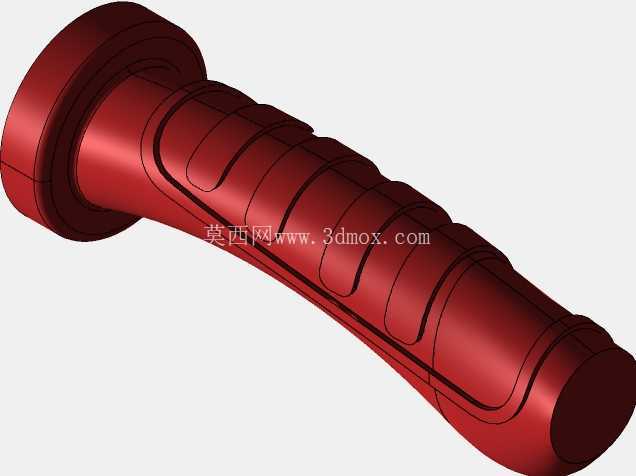

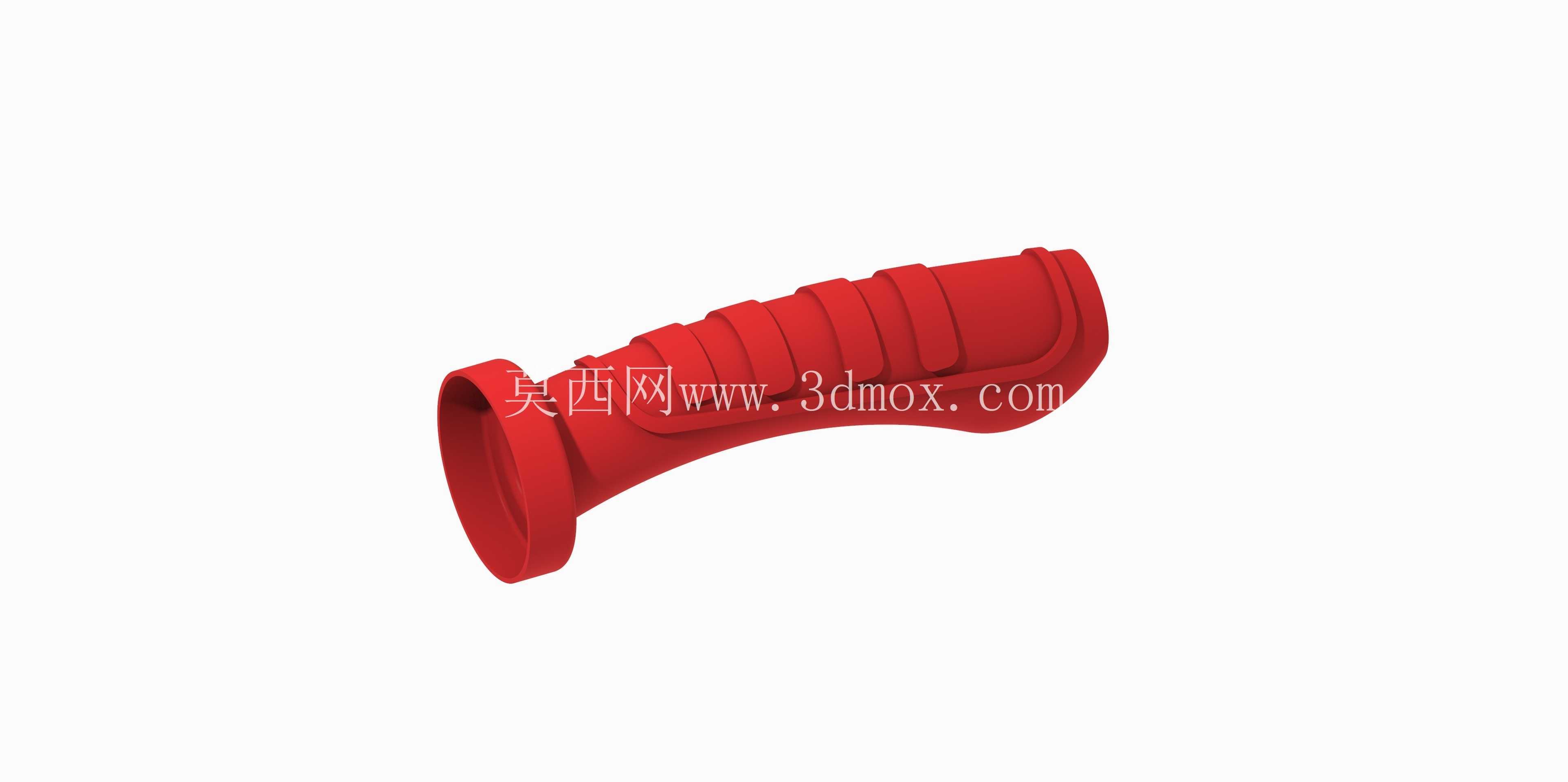

　　这类橡胶握柄多配套在手持操作类设备、小型工装夹具、手动工具的操作端，日常在低压检修工具、小型手动紧固器具、便携设备操作杆上都能见到同结构的部件，核心作用是在操作人员施力过程中提供足够的摩擦阻力，避免手部出汗、沾附油污时出现打滑脱手的情况，同时橡胶材质本身的阻尼特性可以缓冲设备运行时传递到手掌的小幅振动，降低长时间操作带来的手部疲劳感。从结构设计来看，握柄整体采用符合人体工学的弧形曲面，没有生硬的直角转折，整体轮廓贴合手掌自然握持时的掌面弧度，握持时受力面可以均匀分散到指根、掌心区域，不会出现局部应力集中硌手的问题。

　　表面的环形凸起肋条不是均匀排布的，靠近握持端的肋条间距更窄，对应手指指节的自然分布位置，每道肋条的边缘都做了R0.8以上的圆角过渡，既可以增加手指接触时的摩擦阻力，又不会因为棱角过于尖锐在长时间握持时磨伤皮肤。握柄的内腔是阶梯式结构，靠近安装端的内腔直径更大，用来和设备的操作杆端部做过盈配合，安装时不需要额外的粘接剂，依靠橡胶本身的弹性形变就能牢牢箍在金属杆端，内腔末端做了15度的导向倒角，装配时可以快速对准杆端，压装过程中不会出现橡胶边缘被金属杆端切伤的问题。

　　安装边界上，握柄整体的最大外径不超过38mm，适配直径22mm的标准金属操作杆，有效握持长度控制在110mm，刚好覆盖成年男性手掌从虎口到中指指节的握持范围，安装后握柄末端和杆端的台阶面完全贴合，不会出现晃动间隙，即使承受150N的轴向拉拔力也不会出现松脱。设计过程中采用曲面建模的思路构建整体轮廓，先通过多组截面曲线拟合出握柄的弧形主体，再在表面投影出肋条的分布轮廓，通过偏移、倒圆角操作做出凸起的防滑结构，最后对安装端的边缘做加厚处理，避免压装过程中端部出现开裂。

　　实际使用场景中，这类橡胶握柄除了基础的防滑减振作用，在低压电气操作工具上还能提供基础的绝缘防护，橡胶材质的绝缘电阻可以满足常规低压作业的防护要求，避免操作时意外接触带电部位出现触电风险。握柄的壁厚从安装端到末端做了渐变处理，安装端壁厚达到5mm，保证和杆端配合的结构强度，握持区域壁厚控制在3mm，既保留足够的结构强度不会轻易被捏变形，又能保留橡胶本身的弹性触感，握持时不会因为硬度过高产生不适感。表面的肋条高度控制在1.5mm，过高的肋条会在握持时产生明显的异物感，过低则起不到防滑作用，这个高度下即使佩戴薄款劳保手套操作，也能清晰感受到肋条的卡位，保证戴手套操作时也有足够的握持稳定性。握柄的外端做了圆弧收边，没有突出的棱角，即使操作过程中握柄端部碰撞到周边物体，也不会刮伤设备表面或者磕伤操作人员。从材料适配的角度，这个结构的握柄可以采用丁腈橡胶或者天然橡胶注塑成型，曲面结构的脱模角度控制在2度以上，所有的凸起结构都做了脱模斜度处理，不需要复杂的抽芯结构就能完成注塑生产，量产时的模具结构简单，生产良率更高。
