卧式斯特林发动机结构设计三维数模

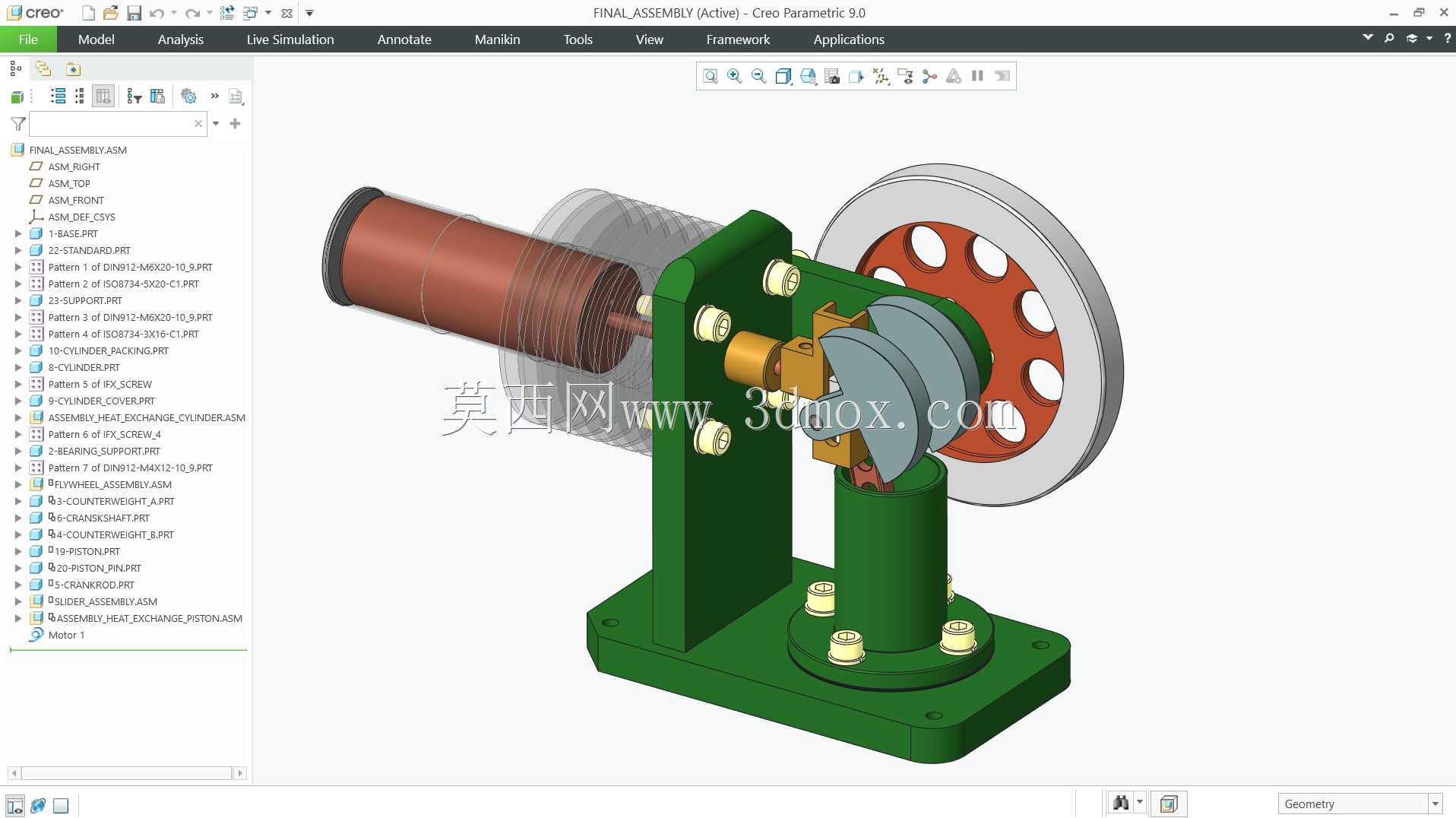

　　从结构布局来看，整套装置采用卧式排布的动力缸设计，动力气缸沿水平方向固定在立式铸造型支架上，支架底部为带安装孔的矩形安装底板，四个角点预留的沉头安装孔可直接通过螺栓固定在试验台架或演示基座上，整体安装边界控制在紧凑的台式尺寸范围内，不需要额外预留大跨度的操作空间，日常搬运、课堂展示都十分方便。动力输出端集成了大直径飞轮结构，轮缘位置做了减重镂空设计，既通过大转动惯量保证曲轴运转的平顺性，抵消活塞往复运动带来的转速波动，也尽可能控制了整体重量，避免飞轮惯量过大导致启动阻力过高。本次呈现的卧式斯特林发动机结构，在小型外燃动力装置的教学演示、原理验证场景中有着极高的适配性，不同于内燃机依赖燃料在缸内爆燃做功的逻辑，这类外燃式结构通过外部热源对缸内工质持续加热，配合闭式循环内的工质冷却、体积周期性变化完成动力输出，整个做功过程无气门配气机构的高频冲击，运行振动与噪音水平远低于同功率等级的小型内燃机，很适合作为机械原理课程的具象演示载体，也能为小型余热回收动力单元的原型验证提供结构参考。

　　传动部分采用曲柄滑块机构将活塞的往复直线运动转化为曲轴的旋转运动，配气端的置换活塞通过偏心连杆与曲轴联动，精准匹配动力缸内工质的热交换时序，保证加热、膨胀、冷却、压缩四个循环阶段的相位差符合热力学设计要求，所有铰接位置都设置了耐磨轴套结构，长时间连续运转也不会出现铰接点松旷导致的相位偏差。整套结构采用完全参数化的设计逻辑，每个零件的配合尺寸、安装位置都保留了参数关联，在做原理验证迭代时，只需要调整气缸行程、曲轴偏心距、飞轮直径这类核心参数，就能快速生成不同功率等级、不同布局形式的衍生结构，不需要从零开始重新绘制零件。

　　对于机械专业的学习者来说，这套结构可以直观展示外燃机的循环原理、曲柄连杆机构的运动逻辑、装配公差的配合要求，还能在三维环境中直接做运动仿真，观察不同曲轴转角下活塞的位置变化、连杆的受力状态，比平面原理图的认知效率高很多。在实际应用层面，这类小型斯特林发动机结构除了教学演示用途，还可以拓展为小型低温差发电装置的动力核心，只要匹配对应温度等级的外部热源，比如工业余热、太阳能集热装置，就能输出稳定的旋转动力带动小型发电机工作，整套结构没有复杂的油路、配气系统，维护门槛极低，对使用环境的要求也不苛刻。

　　设计过程中特意将支架、气缸、飞轮、曲轴这类核心零件做了模块化拆分，每个零件的装配基准都做了统一，不管是做3D打印实物验证，还是做金工加工制作原型，都能快速拆解出对应的零件加工图，装配环节不需要复杂的专用工装，按照装配关系依次锁紧连接螺栓就能完成整机装配，装配完成后手动盘动飞轮检查运动无卡滞，即可通入热源启动运行。整套结构的细节处理也充分考虑了长期运行的可靠性，气缸与端盖的连接位置预留了密封件安装槽，避免闭式循环内的工质泄漏导致功率衰减，所有连接螺栓的规格都做了统一，日常拆装维护不需要准备多规格的工具，曲轴两端的支撑位置设置了滑动轴承衬套，减少转动过程中的摩擦阻力，提升动力输出效率。
