V型多缸发动机曲柄连杆配气机构装配结构

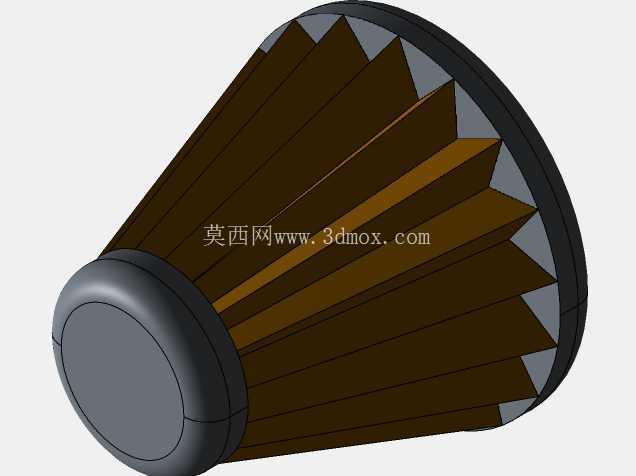

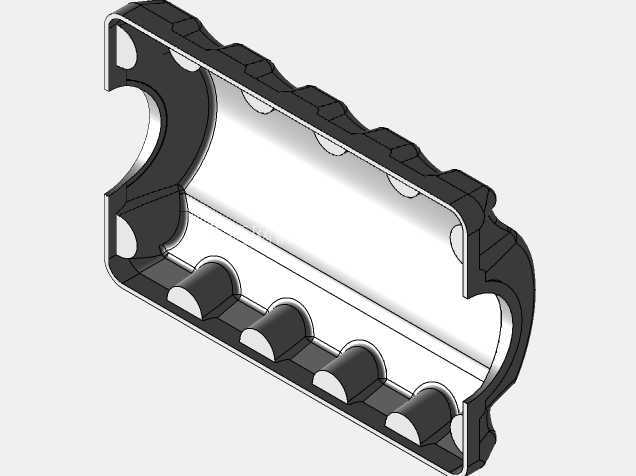

　　这套装配结构聚焦内燃机核心做功与配气模块，省略了外部缸体、油底壳、外围附件等非核心结构，将内部运动副的配合关系完全裸露呈现，主要面向动力总成研发阶段的运动干涉校验、教学演示场景，也可作为新入门结构工程师理解内燃机工作逻辑的具象参考载体。从实际应用场景来看，这类无缸体的核心装配体，常被用于高校内燃机专业的课堂教具开发、发动机维修培训的结构拆解演示，以及动力改装领域的配气相位、曲柄配重匹配的前期方案验证，不需要受限于特定机型的缸体轮廓约束，能快速调整核心运动部件的参数做迭代验证。

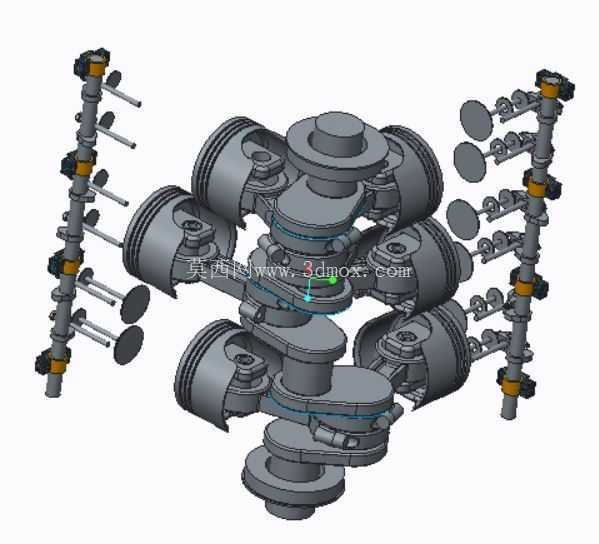

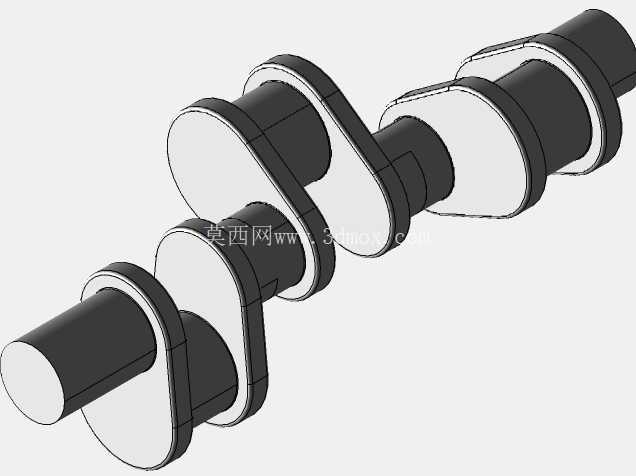

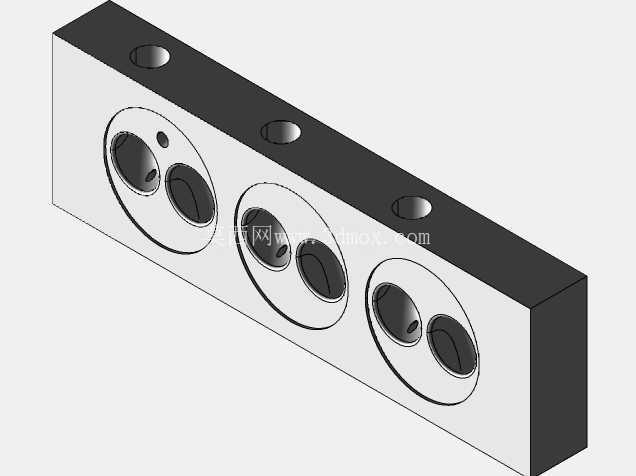

　　整套结构的核心功能是完成内燃机工作循环里的能量转换与进排气控制，曲柄连杆部分承接活塞往复运动的动能，将其转化为曲轴的旋转扭矩输出，两侧对称布置的配气机构则按照预设的配气相位，精准控制进排气门的开闭时序，保证气缸内的换气过程与活塞运动行程精准匹配，避免出现气门撞活塞、进排气重叠角异常导致的动力损失问题。设计思路上采用了对称式V型布局，两侧气缸列夹角经过优化，能在保证结构紧凑性的同时平衡活塞往复运动产生的一阶二阶惯性力，降低整机运转时的振动幅度；曲轴采用全支撑结构设计，每个曲柄销对应两侧气缸的活塞连杆组件，连杆大头采用剖分式结构方便装配时与曲柄销配合，活塞上的气环、油环槽位清晰预留，可直接匹配对应尺寸的活塞环组件实现气缸密封与刮油功能。两侧的配气机构采用顶置气门布局，每根凸轮轴对应一侧气缸的进排气门驱动，凸轮型线的升程、缓冲段设计直接决定气门开闭的平顺性，凸轮轴上的轴颈位置与支撑座的配合间隙预留了热膨胀余量，避免发动机热态运转时出现凸轮轴卡滞问题；气门组件包含气门杆、气门弹簧、弹簧座与锁片结构，弹簧的预紧力参数匹配凸轮型线的升程变化，保证气门能及时回位密封，不会出现高速运转时的气门浮动现象。

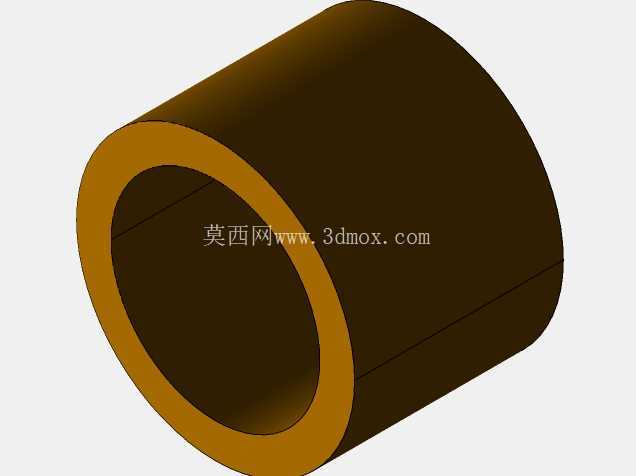

　　从安装边界来看，整套核心装配体的轴向尺寸以曲轴两端的输出轴、支撑轴颈为安装基准，径向尺寸以活塞处于上止点时的顶部轮廓、凸轮轴的最外侧安装座为边界，在做整机集成设计时，可直接以曲轴两端的轴承安装位、凸轮轴的支撑座定位面为基准，向外扩展设计缸体、缸盖、正时传动系统的结构，不需要再反复调整核心运动部件的相对位置；各运动副之间的配合间隙按照内燃机常规设计规范预留，曲柄销与连杆大头瓦的间隙、凸轮轴与支撑座衬套的间隙、气门杆与气门导管的间隙都符合量产机型的设计公差要求，可直接用于后续的运动仿真分析，验证不同转速下的部件运动轨迹、受力载荷分布。

　　在实际工程应用中，这类裸露核心结构的装配模型，能帮助设计人员快速排查运动干涉问题，比如活塞在上止点时与气门的最小安全距离、连杆摆动时与曲轴平衡块的间隙、凸轮旋转时与挺柱的接触轨迹是否符合设计预期，相比带完整缸体的整机模型，能大幅减少仿真分析时的非必要计算量，把算力集中在核心运动部件的受力、运动特性验证上，缩短动力总成前期开发的方案迭代周期。对于维修培训场景而言，这套模型能让学员直观看到曲轴旋转时活塞的往复运动规律、凸轮轴转动时气门的开闭动作，理解四冲程发动机进气、压缩、做功、排气四个行程中各部件的协同工作逻辑，不需要拆解完整的实体发动机就能掌握核心结构的配合关系，降低培训过程中的教具损耗成本。
