直列四缸内燃机曲柄活塞组结构设计

项目分类:发动机 发布时间:2025-01-05 ID:877296
  • 直列四缸内燃机曲柄活塞组结构设计
  • 直列四缸内燃机曲柄活塞组结构设计
  • 直列四缸内燃机曲柄活塞组结构设计
  • 直列四缸内燃机曲柄活塞组结构设计
  • 直列四缸内燃机曲柄活塞组结构设计
  • 直列四缸内燃机曲柄活塞组结构设计

  这套直列四缸内燃机的核心运动组件,主要面向小排量乘用车、通用小型动力设备的动力单元开发场景,是内燃机中将燃料燃烧热能转化为旋转机械能的核心执行结构。日常做动力总成前期方案验证、教学演示结构拆解、零部件干涉校验时,这类参数化的三维结构能帮设计人员快速核对运动包络,省去反复打样试装的冗余环节。

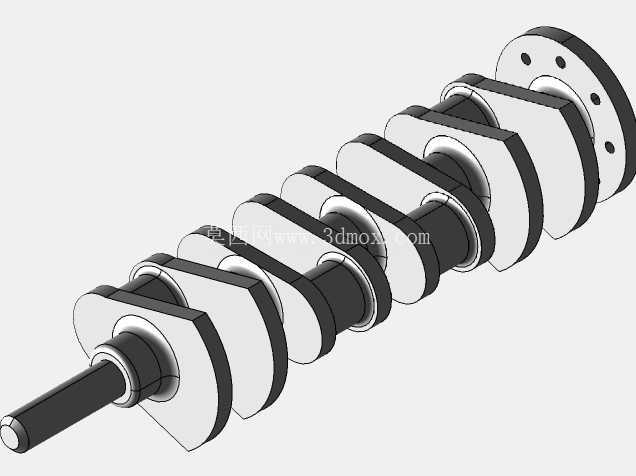

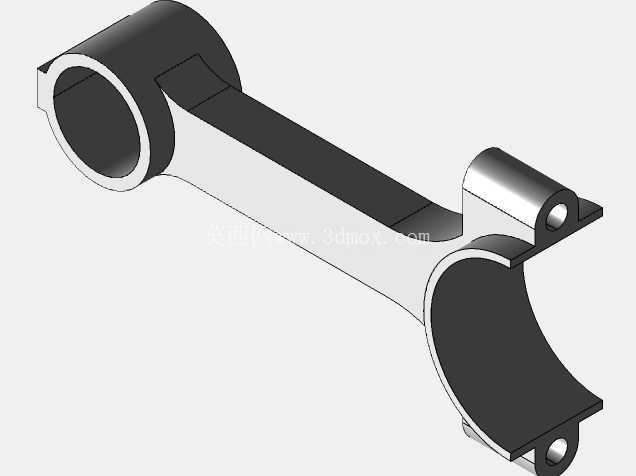

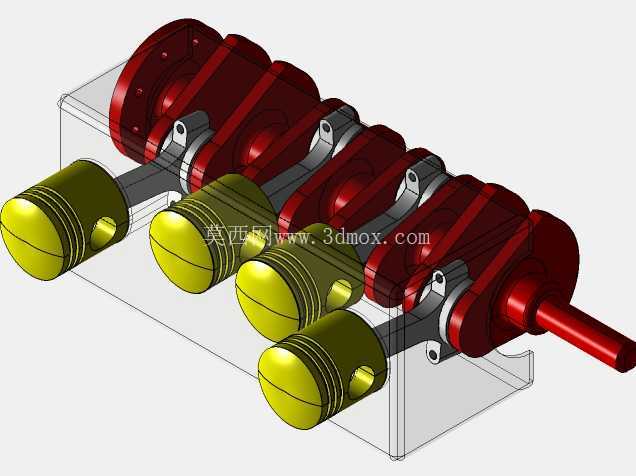

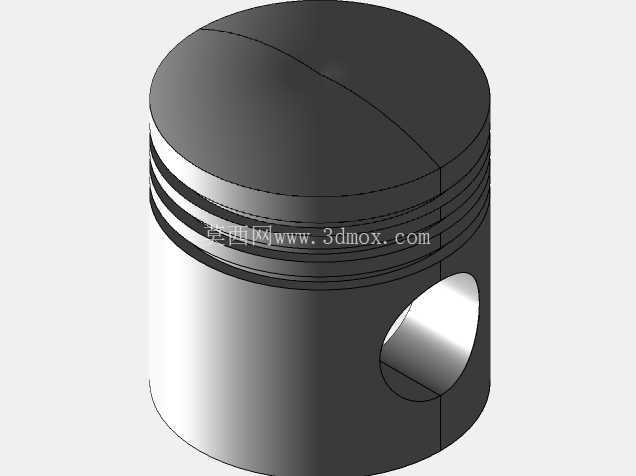

  从功能特性来看,这套结构完整覆盖了四缸机做功顺序下的运动逻辑:四个活塞沿气缸轴线做往复直线运动,通过连杆将推力传递给曲轴,把直线运动转化为曲轴的连续旋转输出。四个曲拐按180度相位差均匀布置,能保证四个气缸的做功行程均匀错开,让曲轴输出扭矩的波动控制在合理区间,相比单缸、双缸结构,运转平顺性有明显提升,也能平衡掉大部分一阶、二阶往复惯性力,降低整机运转时的振动幅度。活塞头部的环槽结构预留了气环、油环的安装位置,气环负责密封燃烧室的高压燃气,避免做功行程的压力泄漏影响输出效率,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室造成积碳。连杆小头通过活塞销与活塞连接,大头采用剖分式结构与曲轴的连杆轴颈配合,轴瓦安装位的尺寸公差预留了合理的配合间隙,能保证高速运转时的润滑油膜形成,减少运动副的磨损。

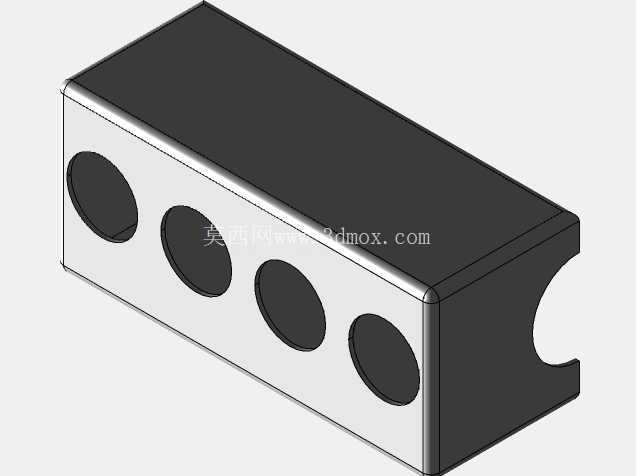

  设计思路上,这套结构优先保证运动过程无干涉:做三维装配时,先确定曲轴的主轴颈轴线作为整机装配基准,再依次匹配连杆轴颈的偏心距、连杆长度、活塞行程三者的尺寸关系,确保活塞运行到上止点时,不会与气缸盖发生碰撞,运行到下止点时,活塞裙部不会脱出气缸筒的导向范围。曲轴的平衡块结构与曲拐一体成型,每个平衡块的配重都对应同侧曲拐、连杆、活塞的往复运动质量,能抵消大部分旋转惯性力,减少曲轴运转时的挠曲变形。气缸体部分采用透明化的示意结构,主要是为了直观展示内部运动件的相对位置,实际量产时会根据散热需求、强度要求选用铸铁或者铝合金材质,设计对应的冷却水套、润滑油道结构。

  从安装边界来看,四个气缸的中心距保持等距布置,适配常规直列四缸机的缸体安装孔位,曲轴前端的输出轴段预留了皮带轮、正时齿轮的安装键槽,后端则预留了飞轮连接的法兰面,能直接匹配常规的离合器、变速箱输入轴连接尺寸。活塞的外径尺寸对应常规的小排量发动机缸径范围,活塞销孔的同轴度、连杆大小头孔的平行度都按内燃机行业的常规公差要求做了参数化约束,后续如果要调整排量,只需要修改缸径、曲拐偏心距、连杆长度的参数,就能快速衍生出不同排量的结构方案,不需要重新搭建整个装配体系。

  做这类动力结构的三维设计时,最需要注意的就是运动件的间隙预留:活塞与气缸壁之间要预留热膨胀间隙,避免发动机工作温度升高后活塞胀死在缸筒内;连杆大头与曲轴轴颈之间的间隙要匹配润滑油膜的厚度要求,间隙过大会造成机油压力不足、运转异响,间隙过小则会导致润滑不良、轴瓦烧蚀。这套结构在建模时就把这些配合间隙做了参数化设置,设计人员可以根据不同的材料特性、润滑条件快速调整间隙值,不需要反复修改特征。另外,曲轴的轴向定位尺寸也做了明确的约束,能防止曲轴运转时发生轴向窜动,保证前端轮系、后端飞轮的运转稳定性。在教学场景中,这套结构可以直观展示四冲程内燃机的做功循环过程,帮助初学者快速理解曲柄连杆机构的运动原理;在产品开发场景中,这套结构可以作为基础方案,后续叠加配气机构、冷却系统、润滑系统、燃油供给系统的模型,就能快速搭建完整的内燃机整机三维方案,缩短前期开发的建模周期。
