单缸振荡蒸汽动力装置结构设计

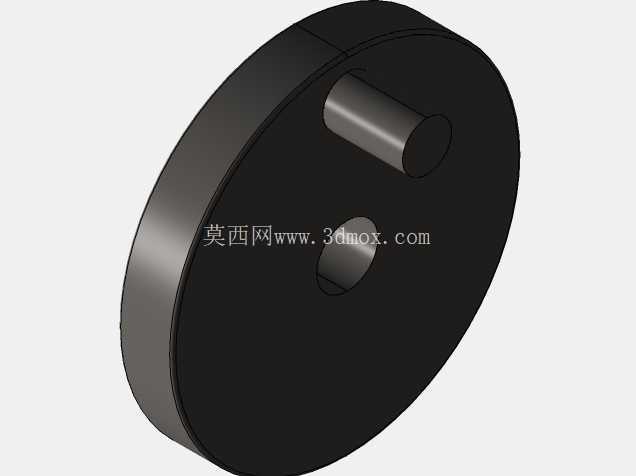

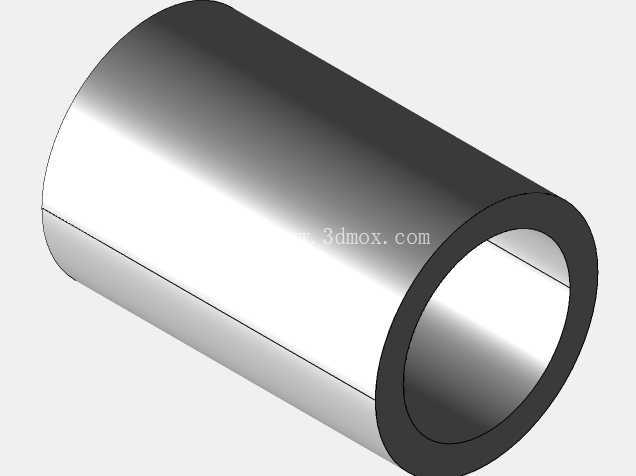

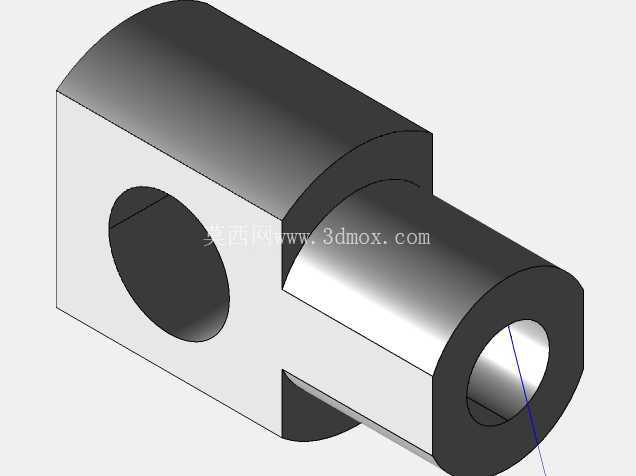

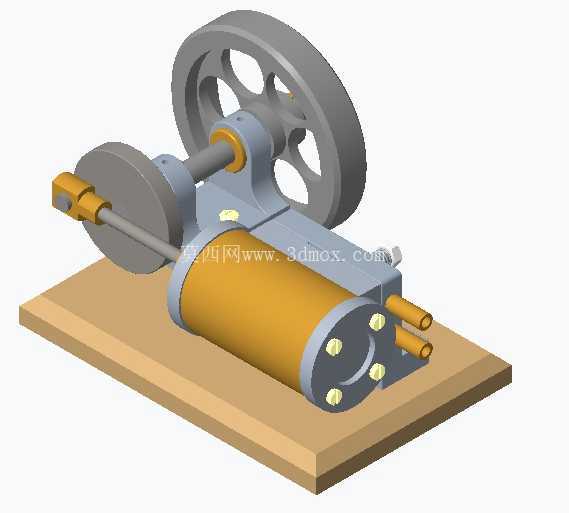

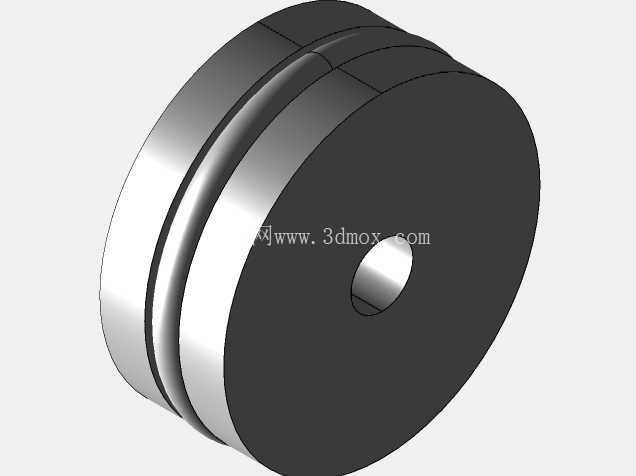

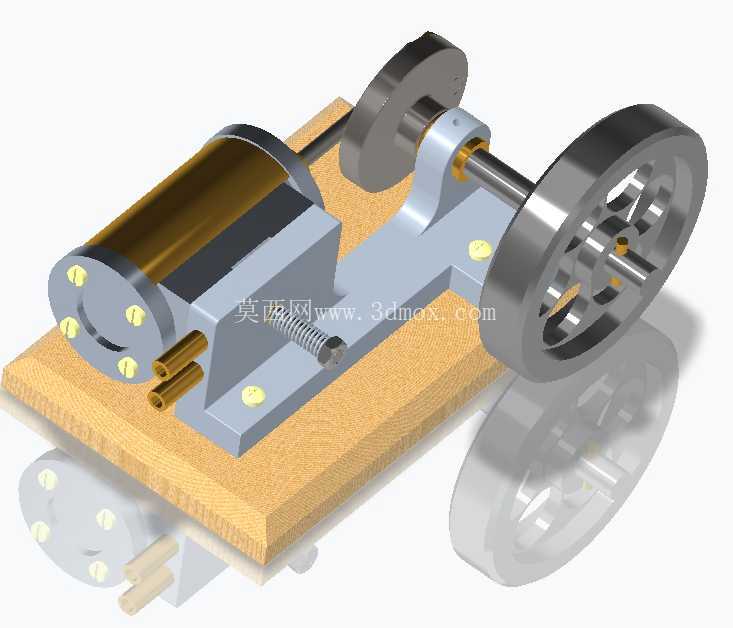

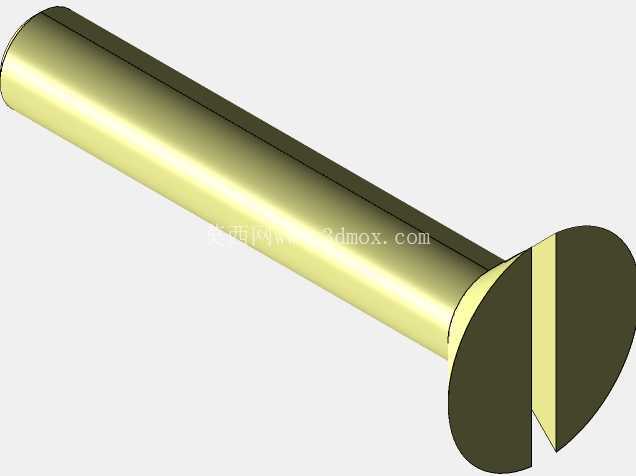

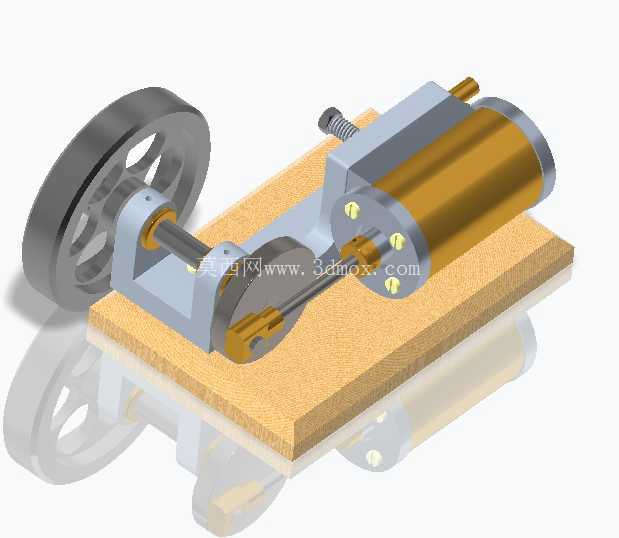

　　在小型动力演示、教学实验以及微型动力装置研发场景中，这类单缸振荡动力结构是非常典型的原理验证载体，很多高校的热能动力、机械设计专业会用这类结构做热力学循环、曲柄连杆运动特性的演示教具，也有不少微型动力爱好者会基于这类结构做小型蒸汽动力输出装置，用来驱动微型发电机、小型传动演示台等负载。从实际功能来看，这套结构依靠蒸汽介质进入气缸推动活塞做往复运动，通过与活塞联动的曲柄结构把直线往复运动转化为飞轮的旋转运动，飞轮储存的转动惯量又能反过来带动活塞越过止点，保证整个循环连续运转，振荡配气的结构设计省去了复杂的外置配气机构，让整体结构更加紧凑，减少了传动环节的能量损耗。

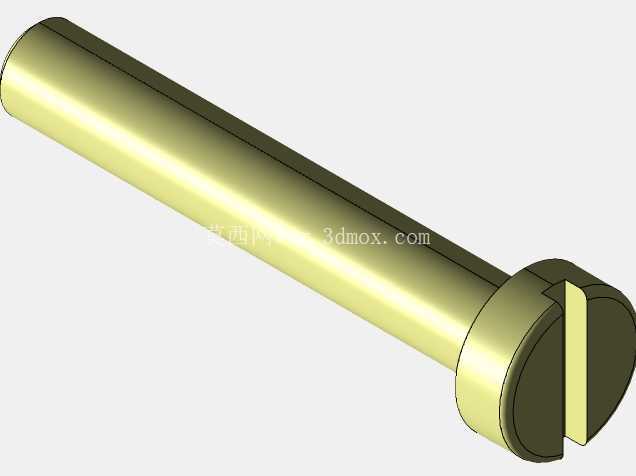

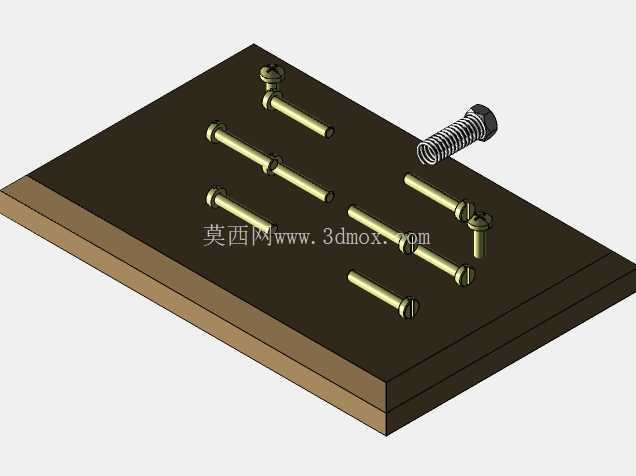

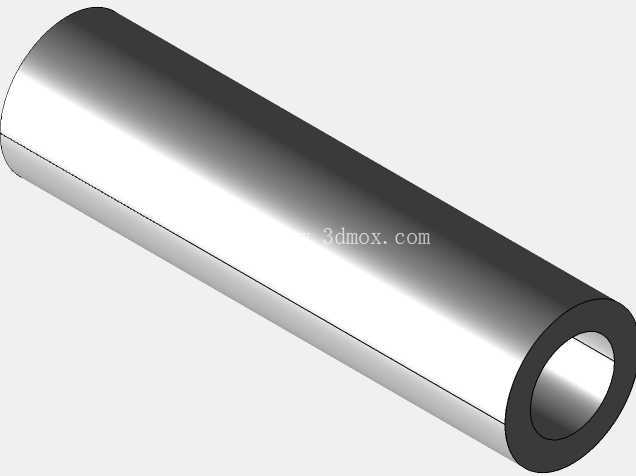

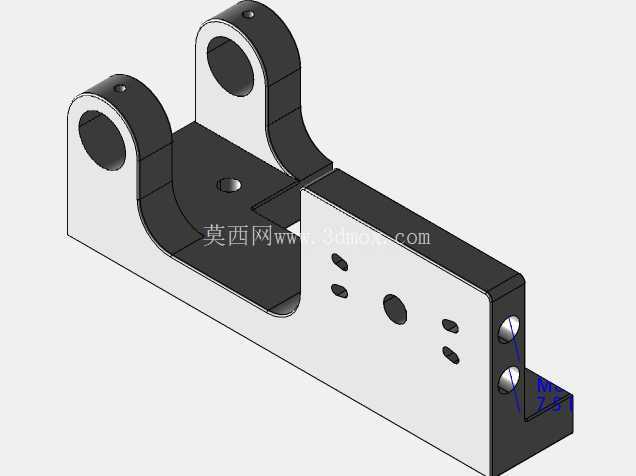

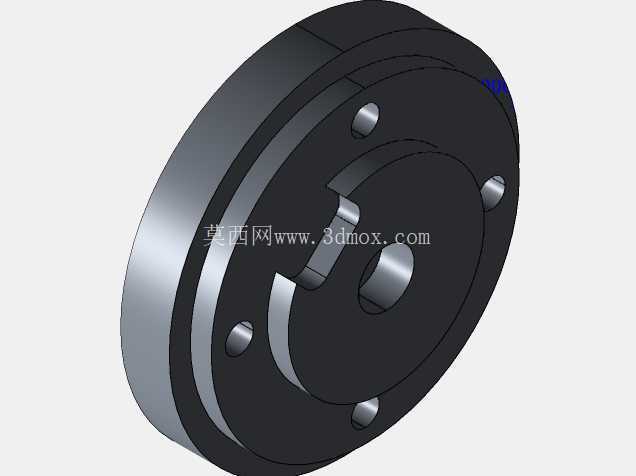

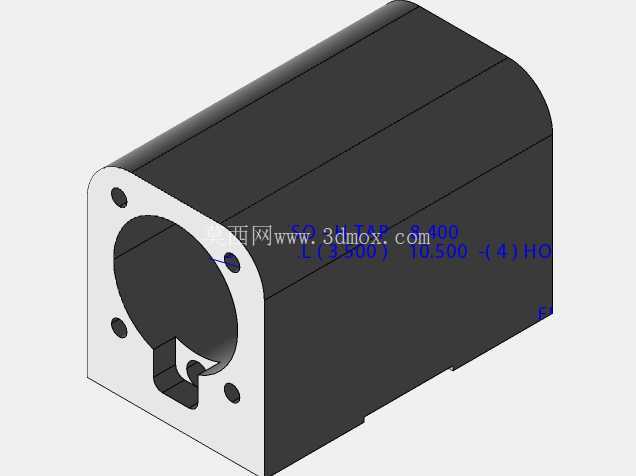

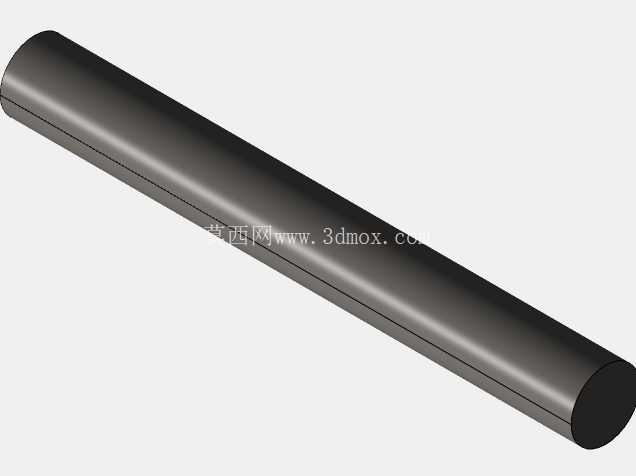

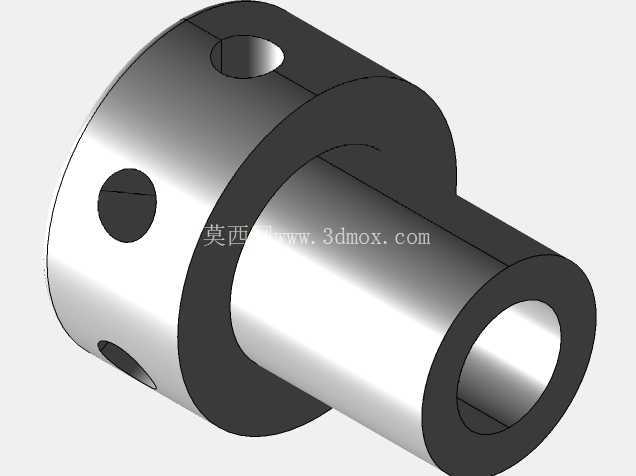

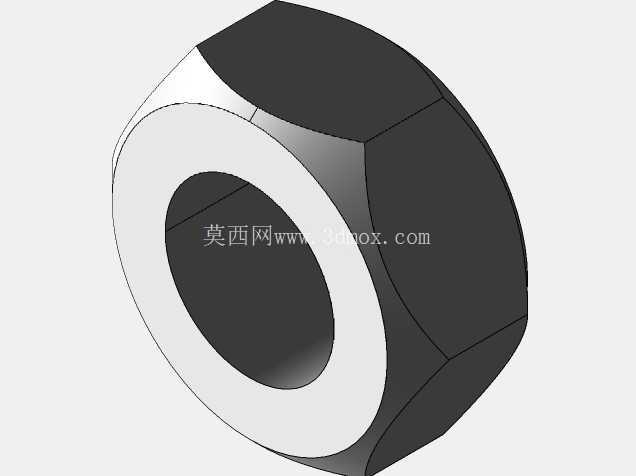

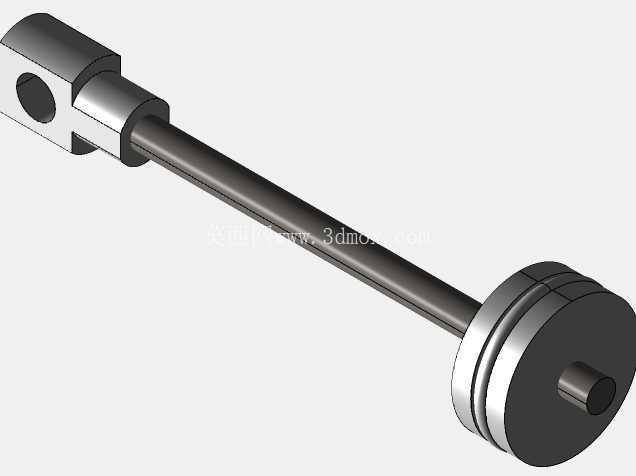

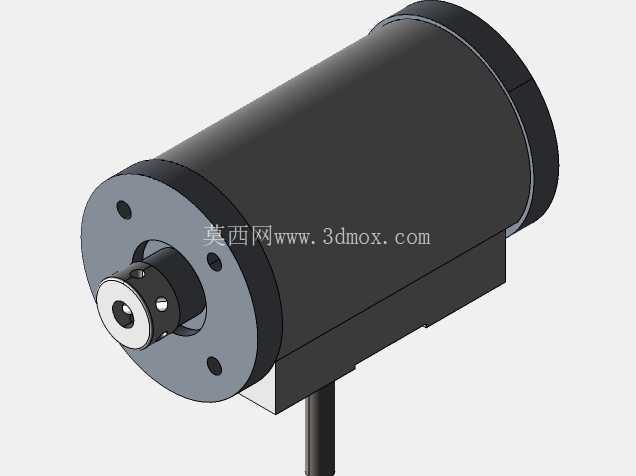

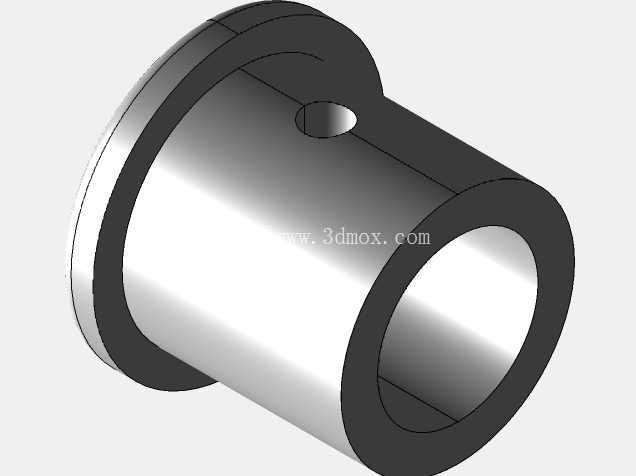

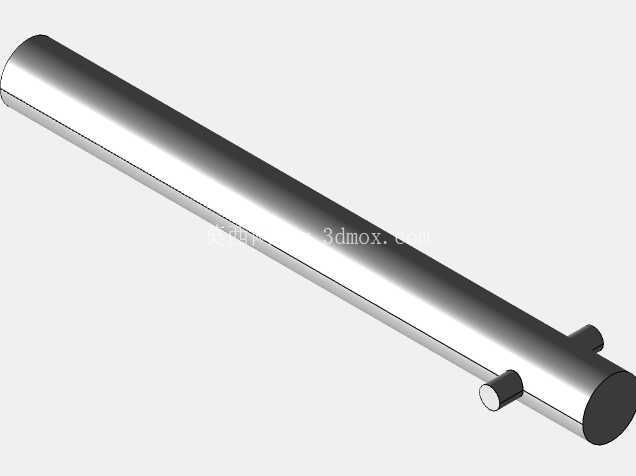

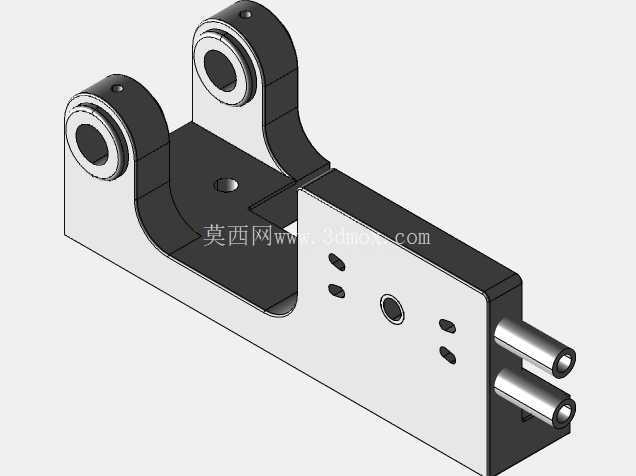

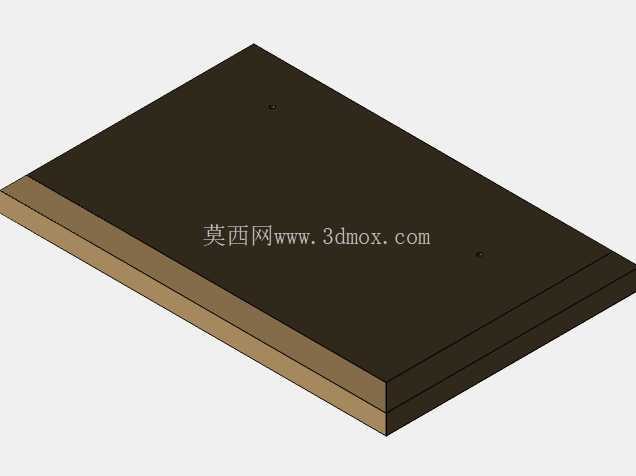

　　做这套结构的三维设计时，首先要考虑的是气缸与活塞的配合间隙，蒸汽动力装置对密封的要求较高，间隙过大会导致蒸汽泄漏降低输出效率，间隙过小则会在热胀状态下出现卡滞，因此建模时需要预留合理的热膨胀余量，同时要保证气缸内壁、活塞外圆的圆柱度公差，避免运动过程中出现偏磨。其次是曲柄轴的支撑结构设计，两个轴承座的同轴度必须严格控制，建模时要以同一基准轴做两个安装孔的定位，否则飞轮转动时会出现径向跳动，不仅会增大运转阻力，长期运转还会造成轴的疲劳磨损。底座的设计采用了木质安装基板加金属支架的组合，金属支架承担主要的结构支撑力，木质基板一方面起到隔振的作用，另一方面也降低了整体重量，方便在演示场景中移动摆放，安装孔位的排布要兼顾各个部件的维护空间，比如气缸的进排气接头位置要预留足够的管路安装空间，避免管路弯折影响蒸汽流通。

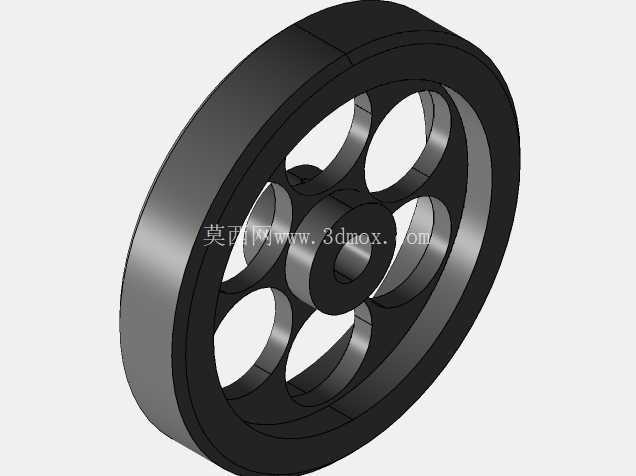

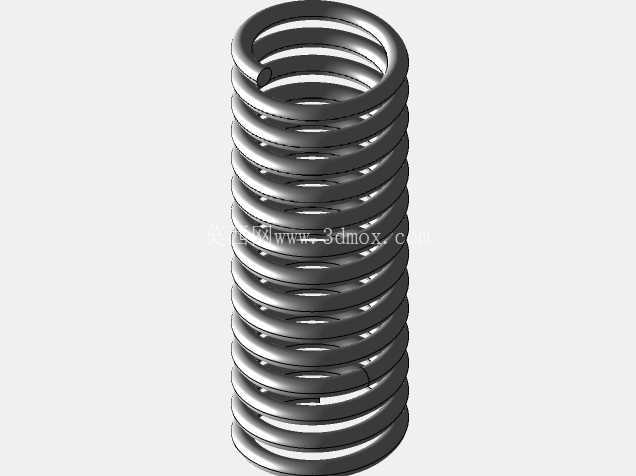

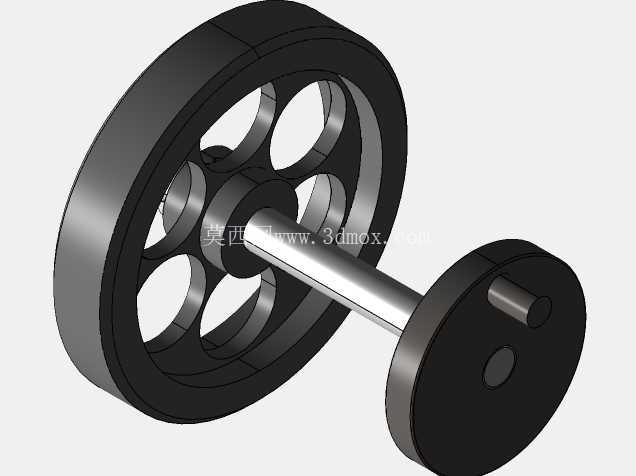

　　从安装边界来看，整套装置的横向尺寸以飞轮的最大回转半径为边界，设计时要保证飞轮外圆与底座、支架之间留有足够的安全间隙，防止运转过程中出现剐蹭；纵向尺寸要覆盖气缸前端到飞轮后端的全部长度，安装时气缸的轴线要与曲柄轴的轴线保持垂直，否则活塞运动时会出现侧向力，加速密封件的磨损。配气结构的振荡联动件要调整好合适的预紧力，弹簧的刚度不能过大也不能过小，刚度过大会增加活塞运动的阻力，刚度过小则会导致配气动作滞后，影响蒸汽的进排气时序，建模时可以通过运动仿真模拟不同弹簧刚度下的配气动作，找到最优的参数区间。飞轮的重量设计也需要匹配气缸的输出功率，重量过大会导致启动困难，重量过小则无法储存足够的转动惯量，运转时会出现转速波动过大的问题，甚至无法连续越过上下止点导致停机。

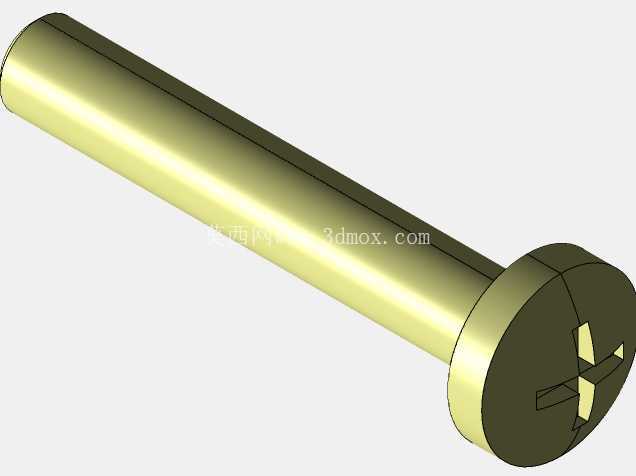

　　在实际应用中，这类结构还可以根据使用场景调整参数，如果是用于教学演示，可以适当增大各部件的尺寸，让内部的运动结构更加直观，方便观察活塞往复、曲柄转动、配气切换的整个过程；如果是用于微型动力输出，则可以在保证结构强度的前提下尽量缩小尺寸，降低整体重量，提升功率密度。气缸的进出气接口采用了标准的小通径管路接头，方便连接外部的蒸汽发生装置，接头的密封面设计成锥面结构，不需要额外的密封件就能实现较好的密封效果，减少了蒸汽泄漏的风险。支架与底座之间采用内六角螺丝连接，安装拆卸都比较方便，后期维护时可以快速拆解各个部件进行清理或者更换易损件。整个运动副的表面都需要做相应的光洁度处理，尤其是活塞与气缸的配合面、曲柄轴与轴承座的配合面，较低的表面粗糙度可以减小摩擦阻力，提升整套装置的运转效率，同时也能延长部件的使用寿命。
