带手动操作摇臂的法兰式蝶阀结构

　　在中小口径低压流体输送管路的现场手动控制场景里，这类带外置摇臂的法兰式蝶阀是非常常见的通断控制部件，常被用在给排水、低压气体输送、小型化工介质循环的管路上，相比同口径的闸阀、截止阀，它的结构更紧凑，安装占用的轴向空间更小，操作时的行程更短，现场巡检人员只需要扳动外置的摇臂，就能在90度转动范围内完成阀门从全开到全关的状态切换，不需要像闸阀那样转动多圈手轮，在需要快速切断管路的工况下操作效率更高。

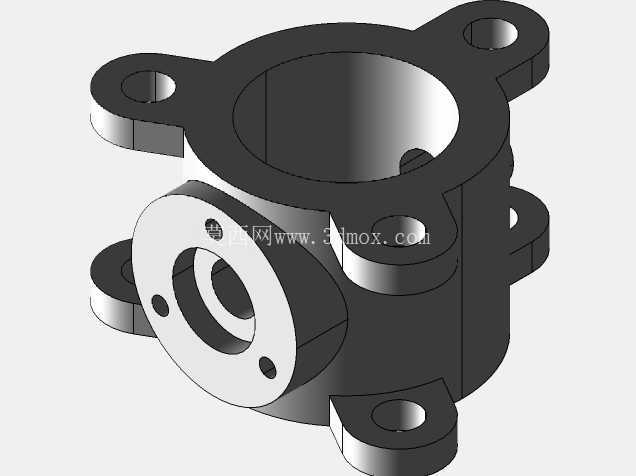

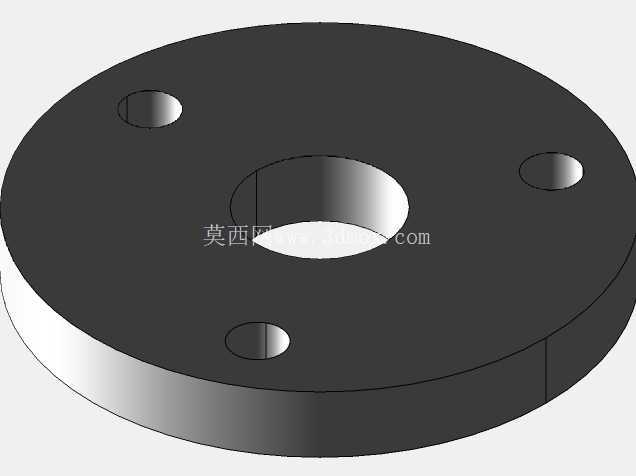

　　从结构设计的角度看，这个蝶阀的阀体采用了带四个安装凸耳的法兰连接形式，每个凸耳上都预制了光孔安装位，安装时可以直接穿过螺栓和管路两端的配对法兰锁紧，不需要额外的对中工装，四个凸耳沿阀体圆周均匀分布，锁紧后受力均匀，能避免单侧螺栓预紧力过大导致的阀体密封面倾斜问题。阀体的中心流道是直通式结构，没有多余的缩径或者挡流结构，当阀瓣处于全开位置时，介质流过的流阻非常小，不容易在阀腔内积存介质杂质，对于含有少量细小颗粒的低压输送介质，也能有不错的通过性，不容易出现卡滞问题。

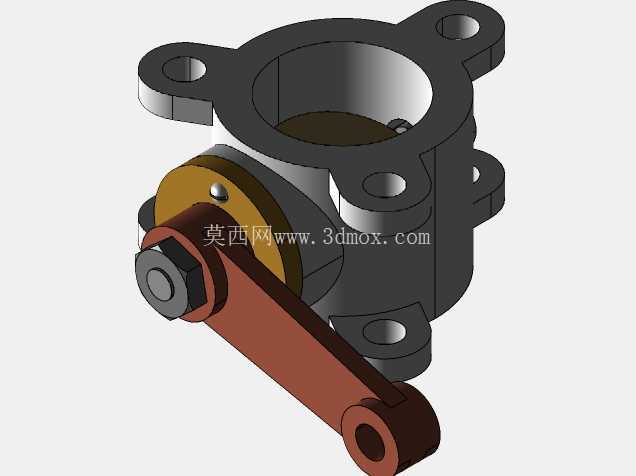

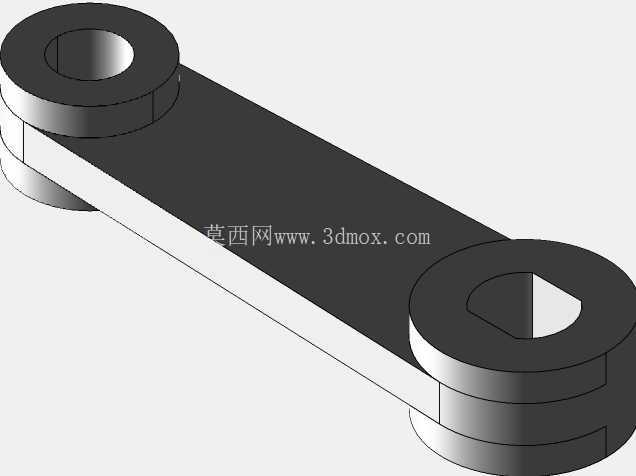

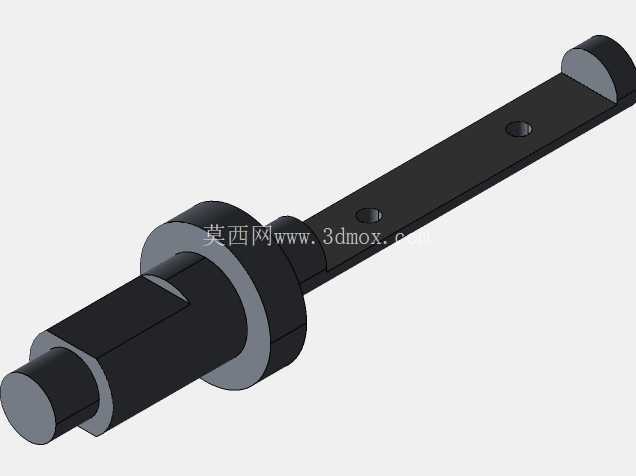

　　外置的摇臂驱动结构没有采用复杂的减速机构，摇臂直接和阀杆的伸出端连接，阀杆穿过阀体上的轴孔和内部的阀瓣刚性连接，轴孔位置设置了密封结构，避免介质从阀杆和阀体的配合间隙泄漏。摇臂的长度经过了力矩匹配，在公称压力对应的密封比压要求下，操作人员徒手扳动摇臂就能提供足够的密封压紧力，不需要额外加力杆，既避免了力矩过大导致阀瓣密封面压损，也能保证关闭状态下的密封可靠性。摇臂的末端做了圆孔设计，现场如果需要临时锁闭阀门状态，可以直接穿过挂锁锁定摇臂位置，防止无关人员误操作改变管路通断状态。

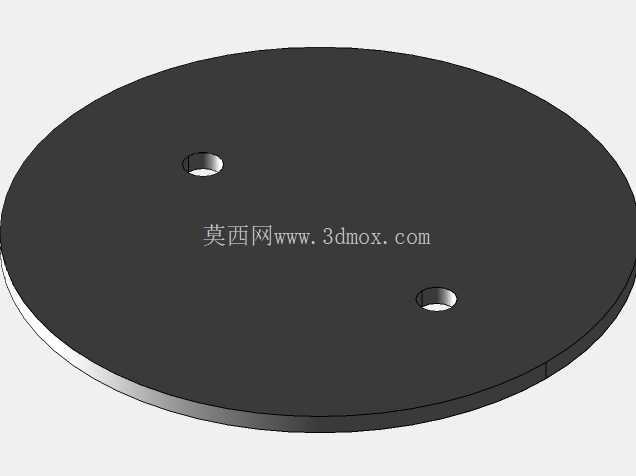

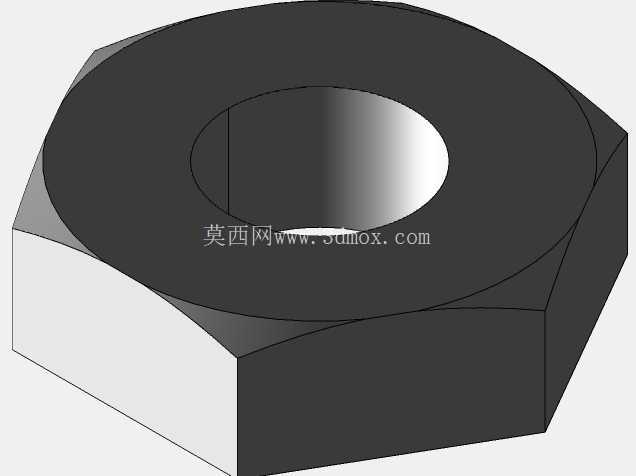

　　设计建模的时候，首先要确定的是阀体通径和安装法兰的孔位尺寸边界，四个安装凸耳的中心距必须和对应压力等级的标准法兰尺寸匹配，否则现场安装时会出现螺栓孔对不上的问题；其次是阀杆和阀瓣的转动同轴度，阀杆的两个支撑轴孔必须保持同轴，否则转动时会出现卡涩，操作力矩会大幅上升，长期使用还会出现轴封偏磨泄漏的问题；阀瓣的密封面要和阀体的密封座配合角度精准匹配，关闭位置的限位要准确，避免过位导致密封面挤压变形。整个结构没有多余的复杂零件，拆解后只有阀体、阀瓣、阀杆、轴封、摇臂、锁紧螺母几个核心部件，加工难度低，后期维护更换密封件的时候不需要把整个阀门从管路上拆下来，只需要拆开摇臂就能抽出阀杆更换轴封和阀瓣密封件，维护成本很低。

　　在安装边界上，这类蝶阀因为摇臂是侧向伸出的，安装时需要在阀体侧面预留足够的摇臂转动空间，不能把阀门紧贴墙面或者其他管路部件安装，否则摇臂转动到全开或者全关位置时会出现干涉，导致阀门无法完全开关。阀体本身的轴向长度比同口径闸阀短近三分之一，在管路布置空间紧张的场合，能有效节省管路安装空间，减少管线的整体排布长度。对于需要频繁开关的现场操作工况，这种直连摇臂的结构比蜗轮驱动的结构响应更快，没有蜗轮副的回程间隙，操作时的阀位反馈更直接，操作人员通过摇臂的角度就能直观判断阀门的开度大小，不需要额外的阀位指示装置。
