多耳式法兰连接阀体结构组装设计

　　该结构件主要应用于工业流体管路系统的节点连接场景，作为管路通断、流向切换或介质调节部件的核心承载壳体，可适配低压工况下的水、气体、低粘度油品等介质输送场景，在小型化工管路、民用给排水支路、气动控制系统回路中都能见到同类结构的应用。从实际使用角度出发，这类带多安装耳的壳体结构，核心作用是为内部阀芯、密封组件提供封闭的安装腔体，同时通过周向分布的安装耳实现与相邻管路、驱动组件的可靠固定，避免管路运行过程中因介质压力波动、设备振动出现连接松脱的问题。

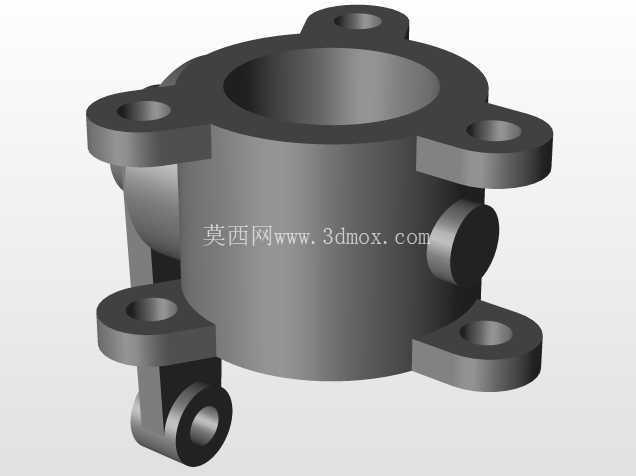

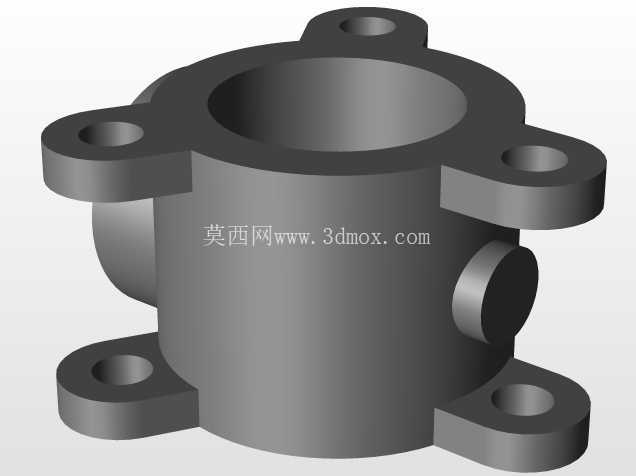

　　设计过程中首先要考虑腔体的通径匹配，内部中空腔体的直径直接决定了介质的最大通流能力，建模时需要先根据目标管路的额定流量确定通径尺寸，再围绕通径向外推导壳体的壁厚，壁厚取值既要满足额定压力下的强度要求，避免承压时出现壳体变形开裂，也要兼顾材料成本与整体重量，不能过度冗余增加不必要的材料消耗。周向分布的六个安装耳采用对称式布局，每个安装耳上的通孔中心与腔体中心的距离需要严格控制公差，确保安装时螺栓可以顺利穿入对接法兰的对应孔位，不会出现孔位错位导致的装配应力；安装耳与主体腔体的衔接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在长期承压或受振动载荷时发生断裂。

　　侧面预留的凸台结构是为驱动组件的连接轴预留的安装位，凸台的外径与内部轴孔的同轴度需要在建模时严格约束，确保轴件装入后转动顺畅，不会出现卡滞，同时凸台端面需要预留密封槽的安装位置，保证轴件转动时介质不会从轴孔间隙泄漏。下方延伸的带孔支耳结构用于辅助定位，在部分需要固定安装角度的使用场景中，可以通过该支耳搭配定位销，限制壳体整体的周向转动，避免驱动组件动作时壳体跟随转动影响控制精度。

　　从安装边界来看，该结构的最大外缘由六个安装耳的外端面决定，安装时需要在对接法兰面预留对应尺寸的安装空间，螺栓的长度需要匹配安装耳厚度、密封垫厚度与对接法兰的厚度，确保螺栓拧紧后密封垫能产生足够的压缩量实现端面密封。建模过程中所有配合面都需要标注合理的形位公差，比如腔体的内圆圆柱度、安装耳端面的平面度、轴孔与腔体的垂直度，这些公差直接决定了后续零件加工的合格率与装配后的密封性能。不同于常规的两通法兰结构，这种多耳布局的壳体可以在有限的安装空间内实现更稳固的固定，尤其适合安装空间局促、周围存在持续振动的设备配套场景，不需要额外增加固定支架就能实现可靠安装。结构的所有棱边都做了微小的倒角处理，既可以避免加工、装配过程中锋利棱边划伤操作人员，也能去除加工产生的毛刺，防止毛刺脱落进入管路介质中造成下游阀门或设备的堵塞。
