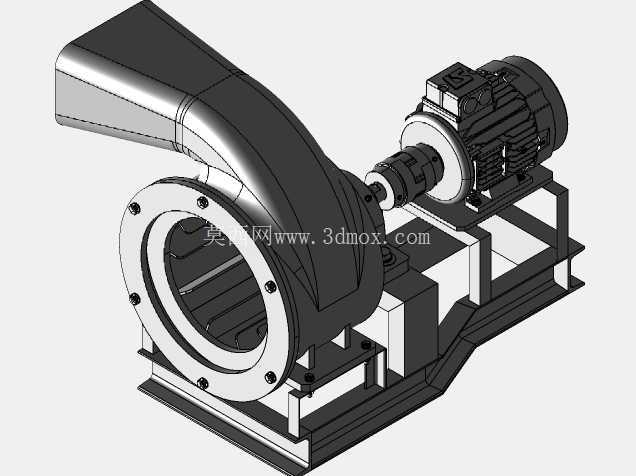

鼓风机配套球阀组件结构设计

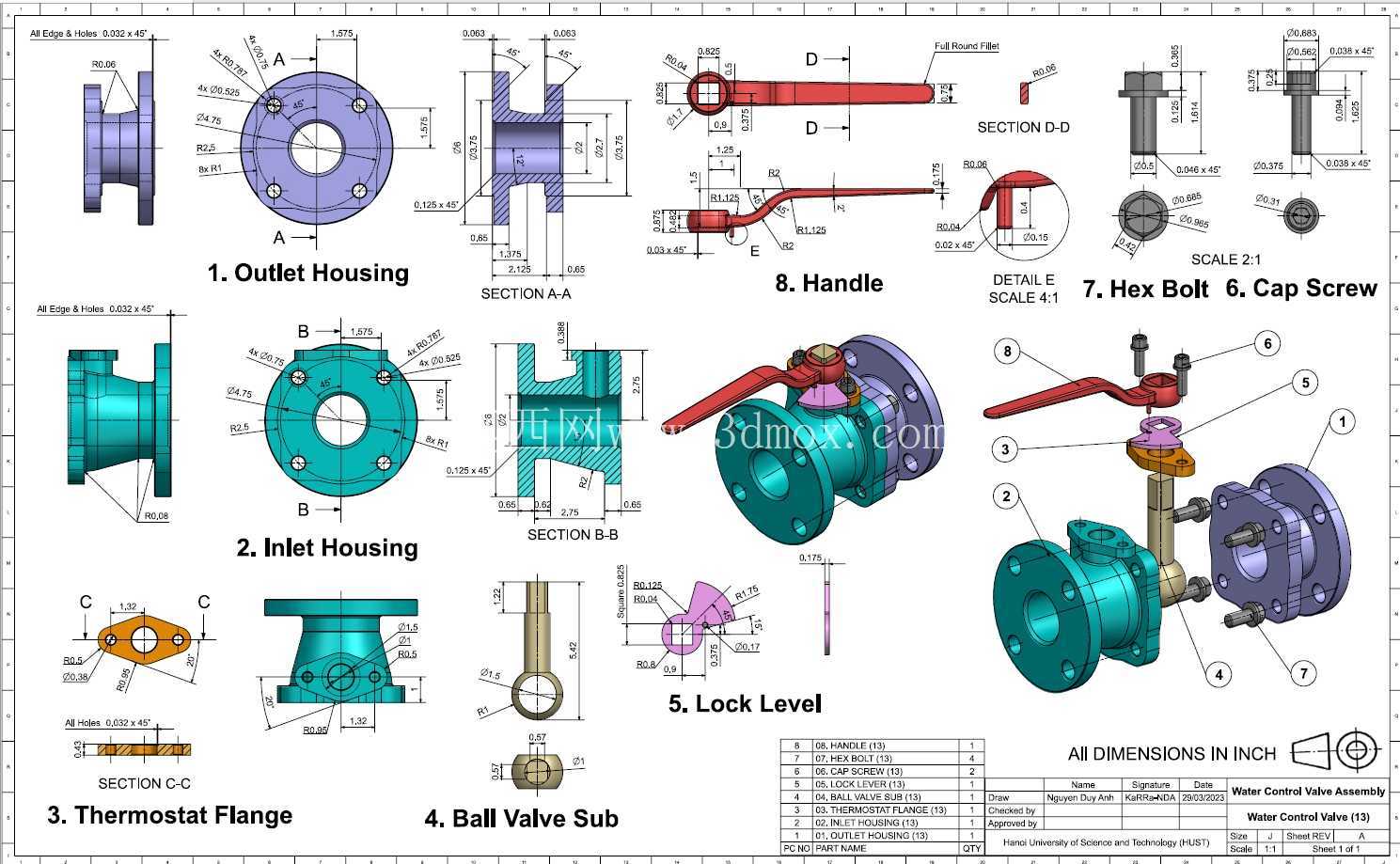

　　这套组件的核心是适配鼓风机管路的通断控制需求，在工业送风、废气输送、工艺气体循环的管路上，这类阀件需要兼顾低流阻、快关断、长期密封可靠的特性，避免管路漏风导致的风压损失、介质泄漏问题。从结构拆分来看，进出口壳体均采用法兰连接形式，法兰端面的螺栓孔位做了等距圆周排布，适配同通径的鼓风机出口法兰与下游管路法兰，安装时只需匹配螺栓孔位穿装紧固件，就能完成阀件与管路的对接，安装边界完全匹配常规工业通风管路的法兰尺寸规范，不需要额外做变径转接。出口壳体的内部流道做了圆弧过渡处理，没有直角突变结构，能最大程度降低气流通过时的局部阻力，减少鼓风机的额外压损，避免阀件位置产生紊流引发的管路振动。

　　进口壳体的端面设计了密封槽位，装配时嵌入适配的密封垫片，在法兰螺栓锁紧后能实现端面的静密封，杜绝气体从连接位置泄漏。恒温法兰的设置是为了适配部分输送高温气体的工况，当管路内介质温度存在波动时，这个结构能补偿一定的热胀冷缩量，避免不同部件因为热变形量不一致出现密封面错位、螺栓应力超限的问题。球阀子组件是整个阀件的通断核心，球体的通孔直径与管路通径完全一致，全开状态下流道完全贯通，流阻几乎和等径直管相当，不会对鼓风机的送风效率产生明显影响；球体与密封件的配合面做了高精度的表面处理，转动时的摩擦阻力小，长期开关也不会出现密封面磨损导致的内漏。

　　锁紧结构的作用是在阀件处于全开或者全关位置时实现位置锁定，避免管路气流冲击、设备振动导致阀板自行移位，出现误通断的问题，操作时先扳动解锁结构才能转动手柄，能有效提升现场运行的可靠性。手柄采用长力臂设计，操作人员不需要借助额外工具，徒手就能完成开关操作，手柄的握持位置做了防滑结构，戴劳保手套操作也不会打滑；手柄与阀杆的连接位置做了防松设计，长期反复开关也不会出现手柄松旷、转动角度不到位的问题。所有外露的紧固件均采用内六角或者外六角标准件，日常维护拆卸时不需要特殊工具，现场就能完成密封件更换、部件检修的操作。

　　从装配逻辑来看，整个组件先完成进出口壳体与球体密封组件的对接，再依次安装阀杆、锁紧结构、手柄，最后穿装所有连接螺栓并按对角顺序锁紧，装配过程不需要特殊工装，普通的装配钳工就能完成组装作业。在实际选型应用时，需要匹配鼓风机的额定风压、管路通径、输送介质的温度参数，确认法兰孔位数量、螺栓孔径与现场管路一致，就能直接替换同规格的常规管路阀件，不需要对现有管路做改造。这套结构的设计充分考虑了现场运维的便利性，所有易损密封件都采用标准规格，备件采购方便，不需要定制特殊配件，能大幅降低后期的维护成本。在建模过程中，所有配合面都做了公差匹配设计，转动副的间隙控制在合理范围，既不会因为间隙过小出现卡涩，也不会因为间隙过大导致密封失效、晃动量超差；法兰端面的平面度、螺栓孔的位置度都符合通用机械加工的公差要求，普通的机加工设备就能完成所有零件的加工，不需要高精度的特种加工设备，加工成本可控。
