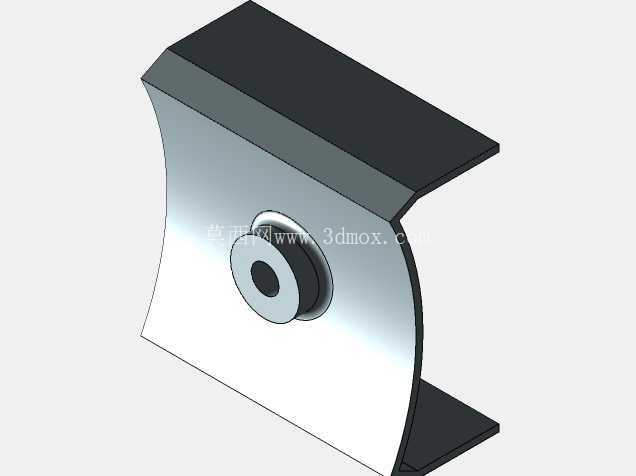

带定位孔异形支撑限位金属构件

　　这类异形支撑限位构件，常应用在工装夹具定位、小型设备行程限位、钣金组件拼接支撑的场景中，在低压电气柜内部走线固定、小型输送线侧边挡停、非标自动化设备的工位辅助定位环节都能见到这类零件的身影。从结构设计来看，构件整体采用等厚板材加工，主体轮廓通过折弯或铣削成型，上部开设的V型开口槽主要用于卡接对应直径的圆轴类零件，或是嵌入配套的卡合件实现快速定位，避免装配过程中出现横向窜动；板身中部的圆形通孔为安装定位孔，可穿入对应规格的螺栓或定位销，将构件固定在安装基座上，孔位的位置精度直接决定整个构件的安装定位误差，设计时通常会根据装配公差要求，将孔位与安装基准边的形位公差控制在IT7-IT8级区间，保证装配后限位位置的一致性。

　　构件下部的弧形过渡轮廓，一方面是为了避让安装位置周边的其他凸起结构，避免装配时出现干涉，另一方面也能减少板材尖角带来的应力集中，提升构件长期受载时的结构强度，避免在反复受冲击的工况下出现根部断裂的问题。从安装边界来看，这类零件的厚度通常根据实际受载大小选择3-8mm的板材，整体外轮廓的长宽尺寸控制在100mm以内，属于小型结构件，安装时仅需通过单孔或双孔固定即可满足使用要求，不需要额外的支撑结构，占用安装空间极小，适合在设备内部紧凑的装配空间中使用。在实际使用过程中，这类构件的受载方向主要集中在V型槽的卡合侧面，因此设计时会对槽口的两个受力面做表面硬化处理，或是在槽口位置加装耐磨衬片，避免长期摩擦导致槽口尺寸磨损超差，影响限位精度。

　　构件的侧边折弯结构主要是为了提升整体的抗弯强度，等厚平板在受侧向力时容易出现弯折变形，通过侧边折出一定高度的立边，能大幅提升构件的截面惯性矩，在不增加板材厚度的前提下提升整体结构刚度，降低材料成本。在装配适配性上，这类零件的安装基准面通常会做平面度处理，保证与安装基座贴合紧密，避免固定后出现倾斜导致限位位置偏移，孔位周边会做小尺寸的沉孔处理，让螺栓安装后头部不突出构件表面，避免对周边运动部件造成刮擦。从工况适配角度，这类构件可适配常温下的一般工业环境，若应用在有腐蚀介质的场景中，可选择不锈钢材质加工，或是做表面镀锌、喷塑处理提升防锈能力；若应用在有较高耐磨要求的工位，可选择45号钢加工后做淬火处理，提升表面硬度延长使用寿命。

　　在建模过程中，这类零件需要重点关注轮廓的过渡圆角、槽口的角度精度、安装孔的位置度，以及折弯边的高度一致性，这些参数直接决定零件加工后的装配适配性，若槽口角度偏差过大，会导致卡接的轴类零件出现卡滞或间隙过大的问题；若安装孔位置偏差超差，会导致零件无法顺利安装到预设位置，需要现场扩孔修正，影响装配效率。这类零件虽然结构简单，但在非标设备的细节设计中属于高频使用的构件，往往需要根据具体的安装空间、限位行程、受载大小做针对性的轮廓调整，没有统一的标准尺寸，因此在建模时需要优先确认安装位置的边界尺寸、被限位部件的运动行程、受力大小这几个核心参数，再反向推导构件的轮廓尺寸、板材厚度、孔位位置，避免出现设计完成后无法适配安装空间的问题。
