立式杯状搅拌混合装置结构设计

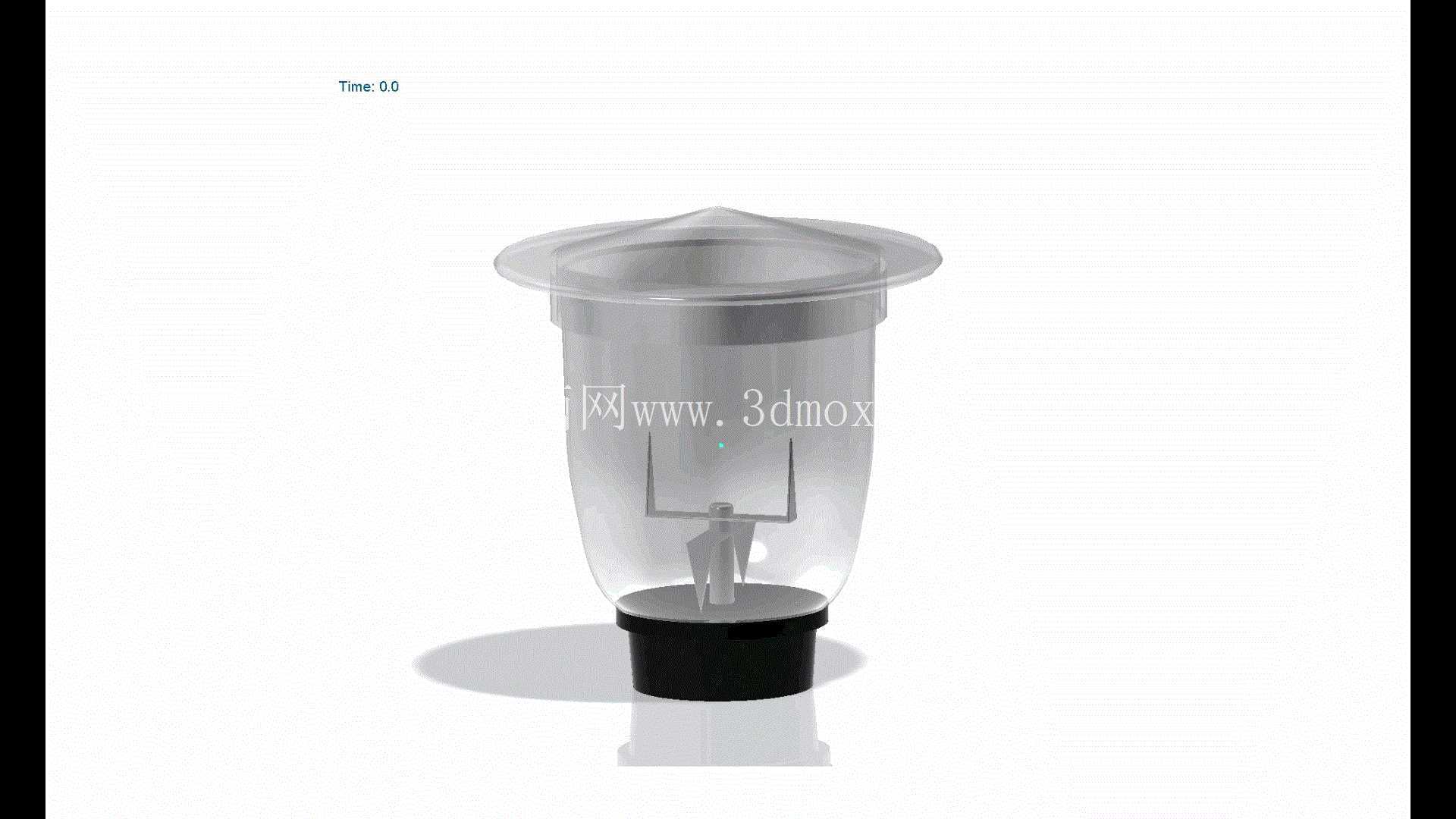

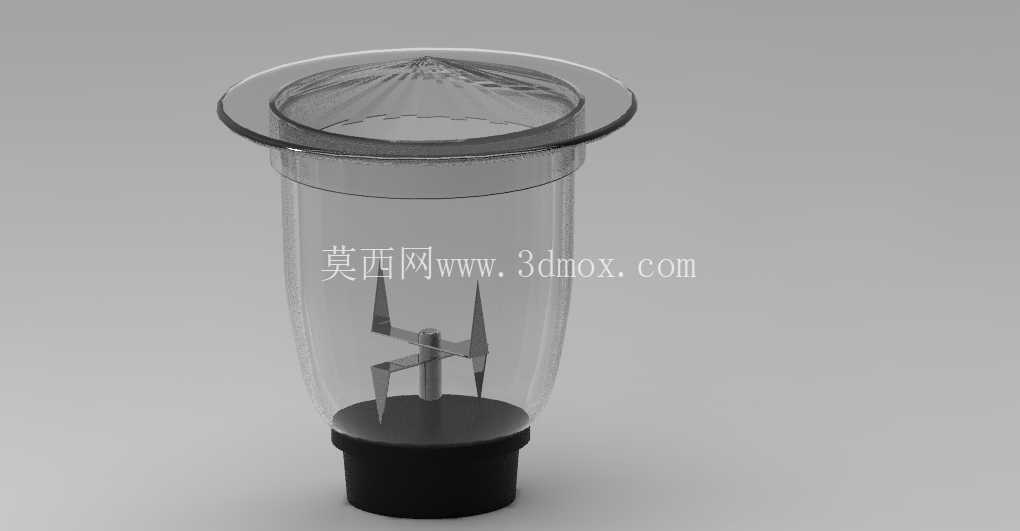

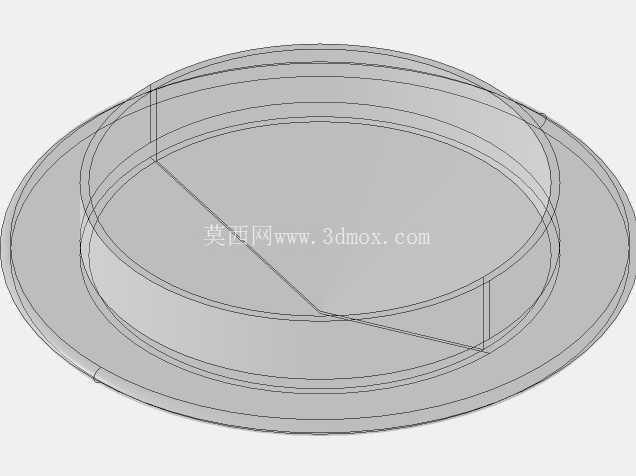

　　在食品加工、实验室小样制备、精细化工小批量配料场景中，这类立式杯状混合装置是完成固液混合、液液分散、低粘度物料均质的核心执行部件，区别于大型工业搅拌罐的大容积连续作业设计，该结构更适配小批量、多批次的灵活混合作业需求，常见于饮品调制、实验试剂混匀、小型日化配料等工位。从结构功能来看，装置上部采用外翻边杯口设计，外翻边的圆弧过渡结构一方面能够在作业过程中阻挡物料飞溅溢出，避免高速搅拌时液滴沿杯壁爬升后洒出，另一方面外翻边形成的支撑凸缘可以直接卡装在配套设备的定位槽内，无需额外紧固件即可完成快速定位，适配快拆快换的作业节奏，减少工位切换的辅助时间。

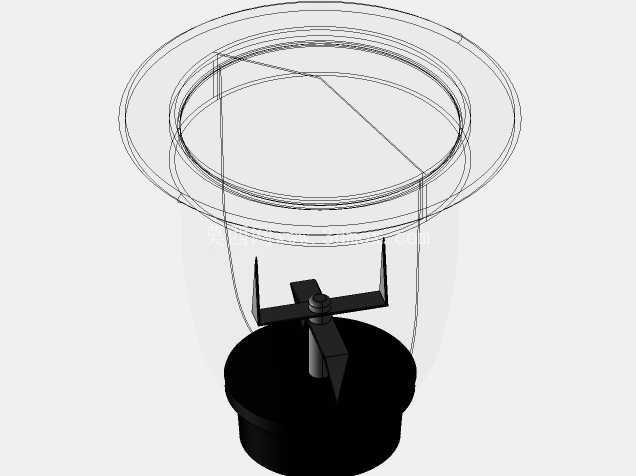

　　杯体主体采用上宽下窄的锥度设计，锥度取值经过流场仿真验证，能够让搅拌过程中被桨叶甩向杯壁的物料沿锥面自然回流到搅拌核心区，避免物料在杯壁处形成滞留死区，保证混合均匀度；杯壁的壁厚设计兼顾结构强度与透光观察需求，既能够承受搅拌过程中物料的冲击载荷，也能让操作人员直观观察内部物料的混合状态，实时判断混合进程。底部的黑色基座是整个装置的安装定位与动力衔接部位，基座的外径与配套设备的安装孔位做了公差配合设计，安装时直接插入设备的定位座即可完成同轴度校准，基座内部预留了动力输入轴的连接接口，搅拌桨的转轴从基座中心穿入，与下方驱动电机的输出轴通过快拆结构连接，传动间隙控制在极小范围内，避免高速搅拌时出现径向跳动。

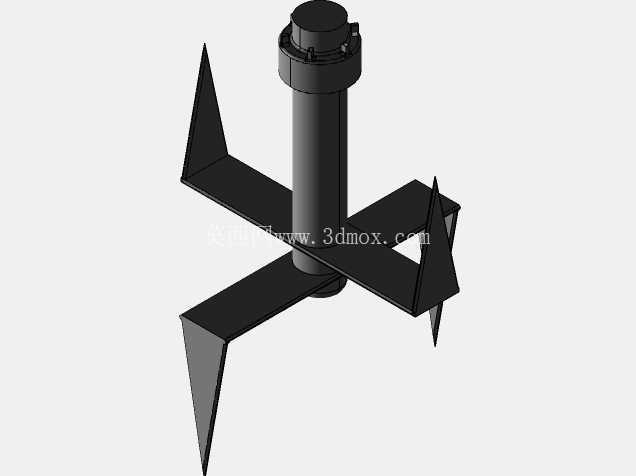

　　内部的搅拌桨采用双层结构设计，下层桨叶贴近杯底弧面，轮廓与杯底的圆弧曲率完全匹配，能够刮扫杯底沉积的重质物料，避免高密度组分沉底无法参与混合；上层桨叶采用斜向折弯设计，旋转时能够推动物料形成轴向循环流，让上层物料持续向下卷入搅拌核心区，配合杯体的锥度结构形成完整的循环流场，无需额外挡板即可消除搅拌漩涡，提升混合效率。从安装边界来看，杯体总高度适配常规小型搅拌设备的工作行程，外翻边的最大外径满足多数通用小型搅拌座的定位槽尺寸要求，底部基座的插入深度与设备安装孔的深度匹配，安装后杯体的轴线与驱动轴的同轴度公差控制在合理范围内，避免高速运转时出现偏磨、振动问题。

　　设计过程中优先考虑了易清洁性，杯体内壁无死角、无凹槽结构，搅拌桨与转轴的连接采用快拆结构，作业完成后可以直接将杯体连同搅拌桨一同取下冲洗，无清洁盲区，符合食品、实验类场景的卫生要求；杯体材质选用透明高强度工程塑料，既满足可视化需求，也具备足够的抗冲击性能，能够承受常规搅拌作业的载荷，同时耐常见弱酸弱碱物料的腐蚀，适配多类物料的混合需求。在实际选型应用中，需要根据待混合物料的粘度、密度匹配对应的驱动转速，低粘度液液混合可以采用较高转速实现快速分散，含固体颗粒的固液混合则需要调整转速避免颗粒沉降卡滞，该结构的搅拌桨动平衡经过校准，在额定转速范围内运行平稳，无明显振动噪音，适合桌面型小批量作业场景使用。
