涂装作业用浸漆接料托盘结构设计

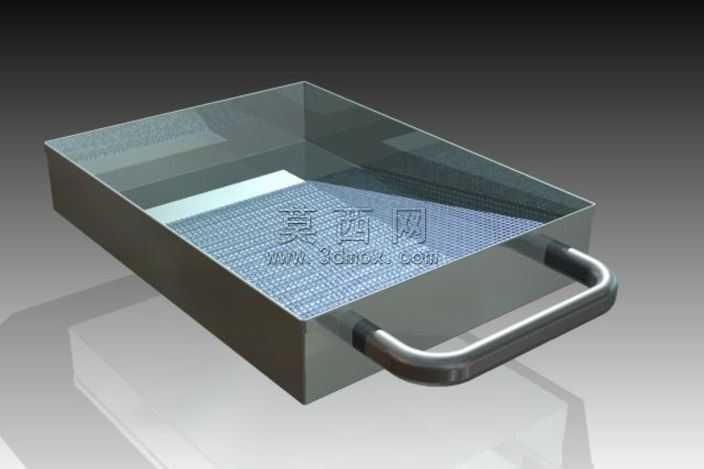

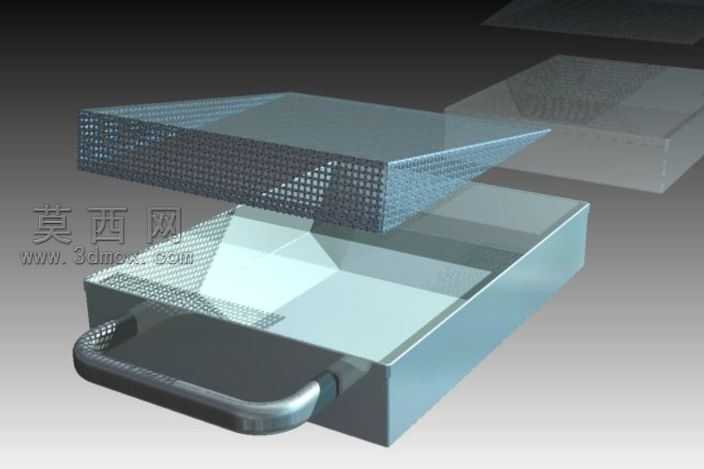

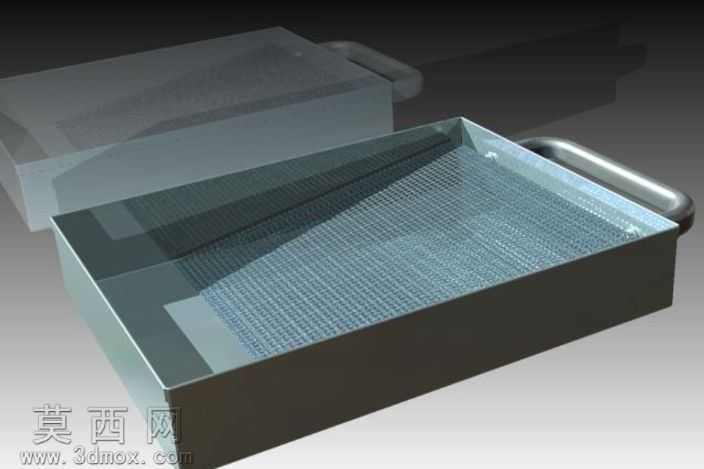

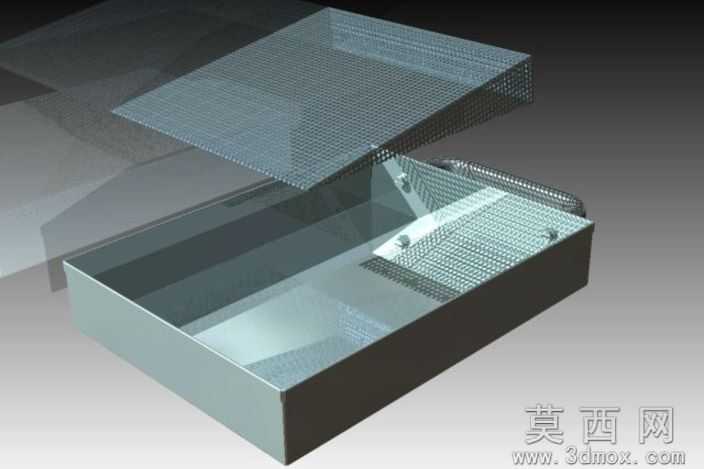

该三维模型采用主流三维机械设计软件完成全参数化建模，整体为敞口浅槽式长方体结构，建模过程中先绘制托盘主体的二维轮廓草图，通过拉伸凸台命令生成槽体基础实体，再对槽体侧壁与底板的衔接处做等半径圆角处理，避免尖锐应力集中的同时，也减少漆料残留死角。槽体内部底板设计有细微的网格状导流纹理，建模时通过阵列凸起特征实现该结构，能够在承接浸漆作业滴落的漆料时，让多余漆料沿纹理导流汇聚，避免漆料在底板局部淤积固化。槽体单侧设计有一体化的弧形手持握柄，握柄与槽体侧壁采用平滑过渡的放样特征连接，握柄表面做了哑光防滑的材质模拟，符合人工手持搬运的人机工程学要求，握持时不会出现硌手、打滑的问题。材质渲染阶段，槽体主体采用哑光磨砂金属材质，调整材质的反射率与粗糙度参数，模拟工业用钢制托盘经喷砂处理后的真实质感，内部网格纹理区域略微提高高光参数，凸显网格的凹凸结构层次，握柄部分采用与主体一致的金属基底，表面附加细微的防滑纹理贴图，还原实际工装的使用质感。结构设计上，槽体侧壁采用等厚薄壁设计，在保证整体结构强度、承接漆料时不易变形的前提下，尽可能降低托盘整体自重，方便操作人员手持移动；槽体的敞口边缘做了外翻卷边处理，既能够提升槽口的结构刚度，避免长期使用后槽口变形，也能防止槽壁残留的漆料沿外壁流淌污染作业环境。该模型的设计思路围绕小型工件浸漆作业的实际需求展开，针对幼虫盆内浸泡油漆后转移到滚筒上的作业场景，专门优化了接料范围与漆料导流结构，能够有效承接工件转移过程中滴落的多余漆料，减少漆料浪费与作业台面的污染，整体结构简单实用，没有冗余的复杂特征，既符合实际加工制造的工艺要求，也能满足涂装作业场景的实用需求，模型的所有特征均保留完整参数，可根据实际使用需求调整槽体的长宽高尺寸、握柄角度、网格纹理密度等参数，适配不同规格的浸漆作业场景。
